共模抑製比，描述的是放大器共模電壓的變化導致的輸出電壓的變化，通常使用dB值來描述。舉個例子
，比如80dB的共模抑製比，代表共模電壓變化1V
，輸入失調電壓變化0.1mV
，如果放大1000倍，那麼對應的輸出失調電壓將變化100mV。





其中 Vout 為輸出失調電壓；Vcm 為輸入共模電壓
；即輸入端對地共模電壓與 Vref 之間的差值；Gain 為儀表放大器的增益。從公式上看
，儀表放大器的共模電壓導致的輸出失調電壓變化與增益有關係。實際上，儀表放大器的CMRR指標在不同的增益下是不同的。比如TI典型的高精度零失調儀表放大器INA188，在增益為1的時候，CMRR最小值為84dB，而在增益為1000的時候，CMRR的最小值為118dB，典型值為130dB。所以重複上麵的例子，使用INA188放大1000倍
，1V的共模電壓變化，典型情況下輸出失調電壓變化僅僅為0.3mV，這可以滿足絕大部分應用場合的應用要求。

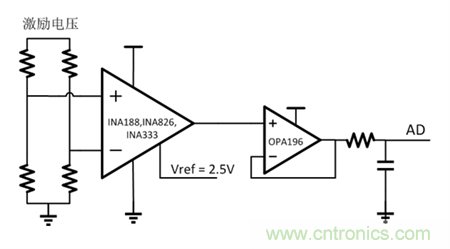

上圖所示的是一個典型的電橋測量方案，包含前級差分儀表放大器，電平移位限幅緩衝驅動ADC等結構，提供高精度的小信號采樣。典型的儀表放大器可以參考INA188, INA826, INA333，可以覆蓋從高電壓到低功耗的全部場合
，並且CMRR在放大倍數為10的時候的最小值大於100dB。OPA196為TI全新一代的E-trim運算放大器，直流失調電壓更是在100uV以下，OPA191甚至達到5uV 。這樣高的CMRR和低的失調電壓，提高係統精度的同時可以降低係統的設計難度和成本，提升產品的競爭力。
