1 加熱單元的介紹

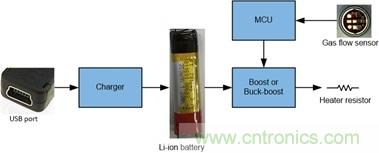

加熱單元的基本結構如圖1所示
，主要包括鋰電池，相關充電電路和接口；加熱電阻絲
；中央控製器（MCU）和氣流檢測的傳感器等。一般情況下電阻絲的阻值一般在0.4 Ω~2.8 Ω左右。傳統的方法是利用電池直接給電阻加熱的方式，也可以在電池和電阻之間串聯一個開關管調節輸出功率。但是，這種方法最大的輸出功率會受到電池電壓限製的，同時因為電池電壓不穩定，造成輸出功率的不穩定。



圖1 加熱單元的基本結構



2 TPS61022 介紹



TPS61022 是一個支持從鋰電池輸入
，輸出15W（5V/3A）的一顆升壓芯片。它在全溫度範圍內開關電流的穀值最小值6.5A。TPS61022有較小的導通電阻，下開關管的導通電阻是12mΩ，上開關管的導通電阻是18mΩ。所以它有比較高的效率，比如在Vin=3.6V
， Vout=5V
，Iout=2.5A的情況下整機效率大概95%。同時
，TPS61022的典型啟動帶載能力為1Ω，所以它可以支持大部分加熱單元的煙嘴電阻阻值啟動。TPS61022 的工作開關頻率是1MHz，封裝是2mm*2mm VQFN，可以幫助客戶獲得較小的設計麵積。



3 係統介紹

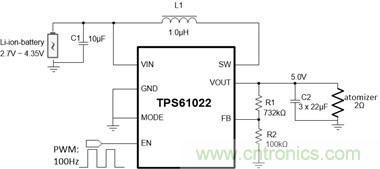

加熱單元的供電電路如圖2所示。可以通過PWM調製EN引腳實現輸出功率的動態調節。通過把MODE引腳連接到GND（低電平）使得TPS61022工作在輕載高效的模式，可以在輕載下獲得更高的效率。根據TPS61022的應用手冊[1]

，選擇1μH的電感，輸出采用3顆22μF的陶瓷電容。可以將MCU的GPIO與EN引腳連接，通過調整輸出PWM的占空比來調節輸出的功率。整個係統的好處是輸出功率穩定
，不受輸入電壓變化的影響。



圖2 通過TPS61022實現加熱單元的供電電路圖



4 測試結果

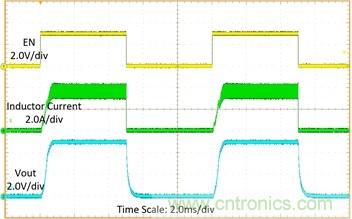

圖3是工作在Vin=3.6V，占空比50%下的穩態波形圖。TPS61022可以通過調製EN引腳實現調節輸出功率的目的。當EN引腳為高電平
，TPS61022首先會軟啟動，開始工作
；當EN引腳為低電平，TPS61022會關機。通過TPS61022不斷的開啟關閉，實現控製平均輸出功率的目的。建議使用PWM的頻率為100Hz。



圖3 TPS61022穩態波形

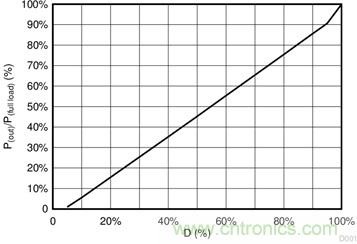

圖4的表示了輸出功率隨著PWM占空比的變化曲線。從曲線中可以看出，輸出功率和占空比的關係並不是線性的。因為TPS61022存在軟起動的過程。在占空比是100%
，輸出功率為12.5W，滿負載工作。當占空比為50%時
，輸出功率為5.6W。用戶可以通過調節PWM的占空比來調節輸出功率，進而調節加熱單元的口感。



圖4輸出功率與占空比的關係曲線

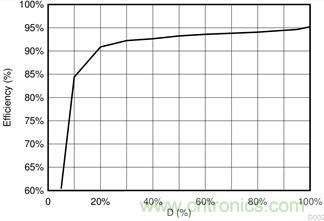

圖5表示了效率和PWM的占空比的變化曲線。測試的輸入電壓為3.6V。從曲線中可以看出
，係統的整機效率為95%在滿載輸出功率下（5V/12.5W）。



圖5 效率與占空比的關係曲線

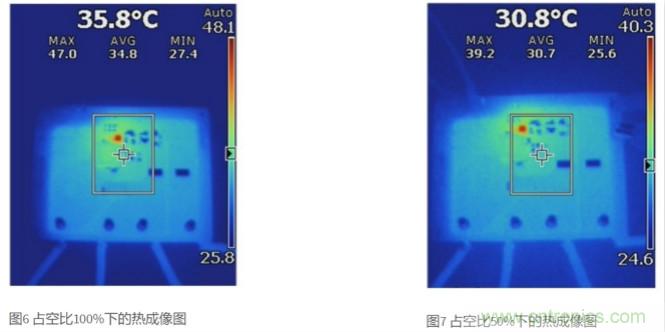

圖6和圖7顯示了不同占空比下的溫升。圖6顯示芯片的溫升是19.6℃，在Vin=3.6V輸出功率12.5W（滿載功率）。圖7顯示芯片的溫升是13.6℃，在Vin=3.6V輸出功率3W（50%PWM占空比）。溫升均在可以接受的範圍內。
