AD7329 八信道、12 位加符號位、1 MSPS ADC 擁有真正的雙極輸入以及四個可獨立編程、可通過軟件選擇的輸入範圍：±4×V_REF、±2×V_REF、±V_REF 和 0-to-4×V_REF。它采用靈活的設計，經配置後可以滿足各種各樣的應用需求。如圖 1 所示，AD7329 由 8 信道多路複用器以及隨後的采樣保持和逐次逼近 ADC
、信道序列器、2.5 V 基準電壓源和 SPI 兼容接口組成。

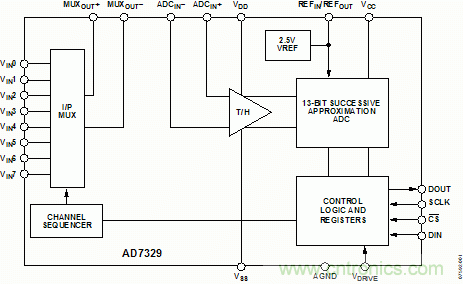

圖 1. AD7329 功能框圖



模擬輸入信道通過多路複用器路由至 MUX_OUT+ 和 MUX_OUT– 引腳。ADC_IN+ 和 ADC_IN– 引腳連接到采樣保持輸入開關 (R1) 和采樣電容器 (C2)，如圖 2 所示。需要注意的是，輸入源必須提供所需的電流以驅動 ADC 輸入，並在 ADC 的 300 ns 采樣時間內建立所需的精度。當采樣保持開關從“保持”變為“采樣”時，ADC 產生的瞬時反衝會影響輸入源。在以最高采樣速率運行的應用中，可能需要一個輸入緩衝放大器來驅動 ADC，從而將輸入源與采樣保持開關隔離開來。



圖 2. AD7329 模擬輸入結構—單端模式



AD7329 的設計非常靈活
，允許在 MUX_OUT+ 和 ADC_IN+ 引腳之間放置一個運算放大器。在圖 3 中，超低噪聲、超低失真的 AD797 運算放大器將輸入源與 AD7329 的輸入結構隔離開來，增加了輸入阻抗並減小了驅動 ADC 所需的電流。此配置還允許單個運算放大器以最大的采樣頻率驅動八個模擬輸入信道，因此減少了元件數量、板麵積和係統成本。



圖 3. MUX_OUT 和 ADC_IN 之間的緩衝器增加了輸入阻抗



通過配置運算放大器以實現增益，如圖 4 所示，使得 AD7329 能夠適應毫伏範圍內的信號
，同時保持出色的性能。微弱信號由 AD797 放大，並將經過放大的信號應用於 ADC_IN+。為了實現最佳性能，可以選擇增益，以便滿度輸入信號使用 ADC 的完整動態範圍。



圖 4. MUX_OUT 和 ADC_IN 之間的增益級有利於毫伏輸入



表 1 顯示了在 ±10 V 範圍內獲得的性能和增益（采用 10 kHz 輸入和 1 MSPS 采樣速率）。值得注意的是，在增益為 1000 時，轉換器還可以實現大於 11 的有效位數 (ENOB) ，從而實現與 21 位 ADC 相當的動態範圍。此外，圖 3 中所示配置的所有優勢也適用於此應用場合。

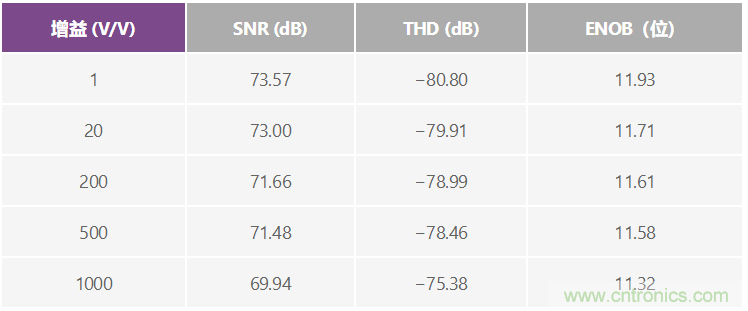

表 1. AC 性能和增益



某些應用場合要求更改增益以適應具有不同信號幅度的輸入信道。在這些情況下，可以采用 AD8250
、AD8251

、AD8253 等可編程增益儀表放大器 (PGIA) 來取代運算放大器。



參考電路



AN-0972
，AD7329 如何幫助降低成本
