單(dan)電(dian)源(yuan)運(yun)算(suan)放(fang)大(da)器(qi)電(dian)路(lu)要(yao)求(qiu)對(dui)輸(shu)入(ru)共(gong)模(mo)電(dian)平(ping)進(jin)行(xing)偏(pian)置(zhi)以(yi)處(chu)理(li)正(zheng)負(fu)擺(bai)動(dong)的(de)交(jiao)流(liu)信(xin)號(hao)。當(dang)采(cai)用(yong)電(dian)阻(zu)分(fen)壓(ya)供(gong)電(dian)電(dian)源(yuan)的(de)方(fang)法(fa)來(lai)提(ti)供(gong)偏(pian)置(zhi)時(shi)，必(bi)須(xu)進(jin)行(xing)足(zu)夠(gou)的(de)去(qu)耦(ou)處(chu)理(li)，以(yi)維(wei)持(chi)電(dian)源(yuan)抑(yi)製(zhi)(PSR)不變。



常見但錯誤的方法



一種常見的，但是錯誤的做法是通過一個帶有0.1 μF旁路電 容的100 kΩ/100 kΩ分壓電路來向運算放大器的同相端提供 VS/2偏置。如果使用這些值

，電源去耦往往顯得不足，因為其極點頻率僅為32Hz。



正確方法推薦



當電路工作在不穩定的環境下
，圖1（同相放大）和圖2（反相放大）給出了如何獲得最佳效果的VS/2去耦偏置電路。

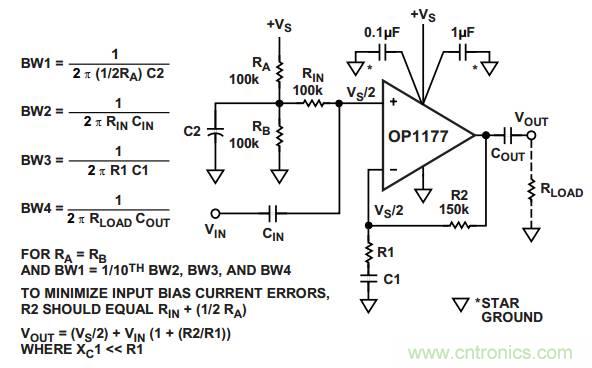

【圖1 單電源同相放大器電路的正確去耦方法

Midband Gain = 1 + R2/R1】

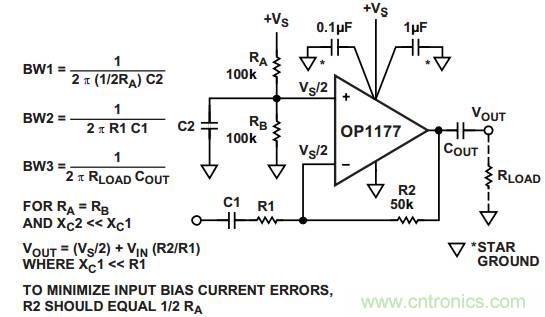

【圖2 單電源反相放大器電路的正確去耦方法

Midband Gain = –R2/R1】



兩種情況下，偏置功能均由同相輸入端提供
，反饋使反相輸入端獲得相同的偏置

，而單位直流增益則將輸出偏置為同一電壓。耦合電容C1與BW3一致
，滾降低頻增益。
