微控製器控製模擬移相器電路設計

發布時間：2014-12-14 責任編輯：sherryyu

【導讀】移相器廣泛應用於各種電路，但由於在放大器中的偏差以及電容公差，通常很難實現電路精確控製所需的精確移相。本文介紹的是微控製器控製模擬移相器電路設計。

移相器廣泛應用於各種電路，但由於在放大器中的偏差以及電容公差，通常很難實現電路精確控製所需的精確移相。圖1中的電路利用AD5227 64步遞增/遞減數字電位器IC3可以控製輸入到輸出的移相，並替換電阻值。計算輸出中心頻率的公式為：FCENTER=1/（2×π×R×C）。AD5227可以取各種不同範圍的電阻值。該例子中的電阻為10kΩ。通過步進64個點，720kHz輸入正弦波可以從0度到360度循環若幹次。AD5227作為一個電位器，A和B為兩端，W為擦拭器。

PIC16F84設置AD5227數字電位器的電阻精確控製有關模擬輸入的輸出移相

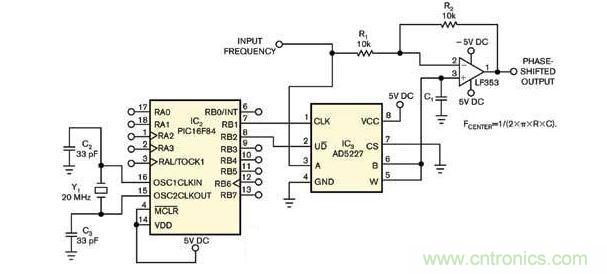

圖1 PIC16F84設置AD5227數字電位器的電阻精確控製有關模擬輸入的輸出移相

　　

該例子中應用了具有20MHz晶振頻率的PIC16F84微控製器IC2.該微控製器在理論上的潛在性能為5MIPS，可在鎖相環（PLL）電路中用於多種用途。也可用任何微控製器，甚至一個現場可編程門陣列（FPGA）控製AD5227。

要采購微控製器麼，點這裏了解一下價格!
