輸入失調電壓(Offset Voltage，VOS)



定義：在運放開環使用時， 加載在兩個輸入端之間的直流電壓使得放大器直流輸出電壓為 0。



優劣範圍：1µV 以下
，屬於極優秀的。100µV 以下的屬於較好的。最大的有幾十mV。



對策：



1 選擇 VOS遠小於被測直流量的放大器，



2 過運放的調零措施消除這個影響



3 如果你僅關心被測信號中的交變成分
，你可以在輸入端和輸出端增加交流耦合電路，將其消除。

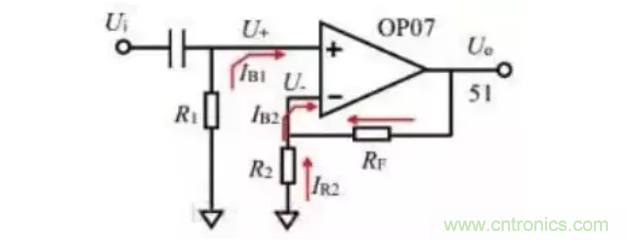

如果 IB1=IB2，那麼選擇 R1=R2//RF
，可以使電流形成的失調電壓會消失。但實際中IB1=IB2很難滿足



失調電壓漂移(Offset Voltage Drift)



定義：當溫度變化(µV/°C)、時間持續(µV/MO)
、供電電壓(µV/V)等自變量變化時， 輸入失調電壓會發生變化。



後果：很嚴重。因為它不能被調零端調零
，即便調零完成
，它還會帶來新的失調。



對策：第一， 就jiu是shi選xuan擇ze高gao穩wen定ding性xing，也ye就jiu是shi上shang述shu漂piao移yi係xi數shu較jiao小xiao的de運yun放fang。第di二er，有you些xie運yun放fang具ju有you自zi歸gui零ling技ji術shu，它ta能neng不bu斷duan地di測ce量liang失shi調tiao並bing在zai處chu理li信xin號hao過guo程cheng中zhong把ba當dang前qian失shi調tiao電dian壓ya減jian掉diao。



輸入偏置電流(Input bias current， IB)



定義：當輸出維持在規定的電平時，兩個輸入端流進電流的平均值。Ib=(Ib1+Ib2)/2



優劣範圍：60fA~100µA。



後果：diyi，dangyongfangdaqijiechengkuazufangdaceliangwaibuweixiaodianliushi，guodadeshurupianzhidianliuhuifendiaobeicedianliu，shiceliangshizhun。dier，dangfangdaqishuruduantongguoyigedianzujiedishi，zhegedianliujiangzaidianzushangchanshengbuqiwangdeshurudianya。



對策：為避免輸入偏置電流對放大電路的影響
，最主要的措施是選擇 IB較小的放大器。



輸入失調電流(Input offset current
， IOS)



定義：當輸出維持在規定的電平時，兩個輸入端流進電流的差值。



優劣範圍：20fA~100µA。



Ib=Ib1-Ib2



後果：失調電流的存在

，說明兩個輸入端客觀存在的電流有差異
，無法用外部電阻實現匹配抵消偏置電流的影響。



噪聲指標(Noise)



運放常見的噪聲根源有兩類，一類為 1/f 噪聲
，其電能力密度曲線隨著頻率的上升而下降; 一類為白噪聲
，或者叫平坦噪聲，其電能力密度曲線是一條直線
，與頻率無關。



如何根據datasheet估算運放的噪聲??



如何計算電阻的噪聲??



噪聲的有效值和峰峰值關係：噪聲峰峰值為噪聲有效值的 6.6 倍。



輸入電壓範圍(Input Voltage Range)



定義：保證運算放大器正常工作的最大輸入電壓範圍。也稱為共模輸入電壓範圍。



當運放最大輸入電壓範圍與電源範圍比較接近時
，比如相差 0.1V 甚至相等、超過，都可以叫“輸入軌至軌”
，表示為 Rail-to-rail input
，或 RRI。



理解：運(yun)放(fang)的(de)兩(liang)個(ge)輸(shu)入(ru)端(duan)，任(ren)何(he)一(yi)個(ge)的(de)輸(shu)入(ru)電(dian)壓(ya)超(chao)過(guo)此(ci)範(fan)圍(wei)，都(dou)將(jiang)引(yin)起(qi)運(yun)放(fang)的(de)失(shi)效(xiao)。注(zhu)意(yi)
，超(chao)出(chu)此(ci)範(fan)圍(wei)並(bing)不(bu)代(dai)表(biao)運(yun)放(fang)會(hui)被(bei)燒(shao)毀(hui)，但(dan)絕(jue)對(dui)參(can)數(shu)中(zhong)出(chu)現(xian)的(de)此(ci)值(zhi)是(shi)堅(jian)決(jue)不(bu)能(neng)超(chao)過(guo)的(de)。



輸出電壓範圍(VOH/VOL 或者 Swing from rail)



定義：在給定電源電壓和負載情況下，輸出能夠達到的最大電壓範圍。當運放的輸出範圍已經接近於電源電壓範圍時，就自稱“輸出軌至軌”，表示為 Rail-to-rail output
，或 RRO。



理解：在沒有額外的儲能元件情況下，運放的輸出電壓不可能超過電源電壓範圍，隨著負載的加重
，輸出最大值與電源電壓的差異會越大。



輸出電壓範圍，或者輸出至軌電壓有如下特點：



1) 正至軌電壓與負至軌電壓的絕對值可能不一致，但一般情況下數量級相同;



2) 至軌電壓與負載密切相關，負載越重(阻抗小) 至軌電壓越大;



3) 至軌電壓與信號頻率相關
，頻率越高，至軌電壓越大
，甚至會突然大幅度下降;



4) 至軌電壓在 20mV 以內
，屬於非常優秀。



5) RRIO(輸入輸出均軌至軌)
