網友推薦：一款可自主切換交直流的電路設計圖
發布時間：2014-04-06 責任編輯：sherryyu
【導讀】其qi實shi在zai工gong程cheng師shi設she計ji過guo程cheng中zhong如ru何he能neng夠gou在zai保bao證zheng正zheng常chang安an全quan的de情qing況kuang下xia，自zi動dong的de讓rang交jiao直zhi流liu進jin行xing切qie換huan是shi一yi個ge很hen重zhong要yao的de技ji術shu問wen題ti。這zhe裏li一yi位wei網wang友you提ti供gong給gei大da家jia一yi款kuan可ke以yi自zi主zhu切qie換huan交jiao直zhi流liu的de電dian路lu設she計ji圖tu，該gai設she計ji圖tu采cai用yongMOSFET進行快速電子切換，故能達到電源不間斷的目的。值得選擇。

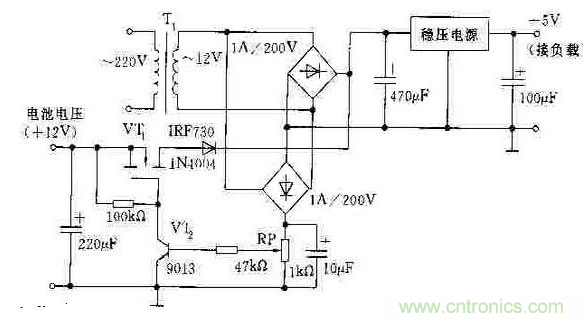

下圖是交直流入自動切換電路，市電電壓經變壓器T1降壓後，再經整流、濾波、穩壓後輸出，供負載工作。同時，另一路通過整流、濾波產生的直流電壓經RP分壓加到VT2的基極，VT2導通，VT1截止。當市電中斷時，VT2由導通轉為截止，此時功率場效應管VT1導通，蓄電池通過VT1加於穩壓電路，輸出穩定的直流電壓供負截。由於采用MOSFET進行快速電子切換，本電路達到電源不間斷的目的。
