當電源接通時
，由於SCR1--SCR4的控製極沒有觸發電流而處於關斷狀態，J1--J4都不動作。如需J1吸合
，則按S1，電流通過R2對C1充電，A點對地來說變為低電位，T1截止。隨著對C1的充電
，B點的電位隨A點電位的升高而升高。這時
，由於對C1充電的電流流過SCR1的控製極，所以SCR1導通，J1得電吸合，LED1點亮，鬆開S1後，由於SCR1的作用，J1保持吸合狀態，C1通過R1放電。
　　
如果需要J4吸合
，由需按S4。由於T1先截止後導通，SCR1因失電而關斷
，J1複位，而後，SCR4導通，J4吸合
，其原理如前所述。同樣道理
，如需其它繼電器吸合
，隻需按相應的按鈕即可。

如需擴展
，隻需增加由發光管
、繼電器、可控矽和按鈕組成的單元電路即可。

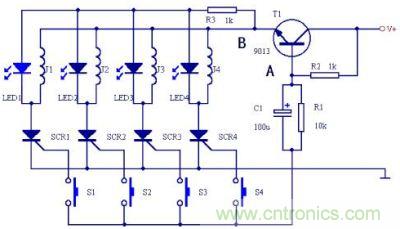

圖題：用可控矽製作音源切換電路
