【導讀】MAX22190和MAX22199默認提供串行化數據
，但在需要實時
、低延遲或更高速度的係統中
，最好為每個工業級數字輸入通道提供電平轉換的實時邏輯信號。這些工業級數字輸入在基於SPI或引腳(LATCH)的時序控製下
，對8個24 V灌電流輸入的狀態進行采樣和串行化
，以便用戶可以通過SPI讀出8個狀態。使用串行接口可以盡量減少需要隔離的邏輯信號數量，對於高通道數數字輸入模塊很有幫助。

背景知識

邏(luo)輯(ji)信(xin)號(hao)的(de)串(chuan)行(xing)化(hua)是(shi)指(zhi)通(tong)過(guo)對(dui)信(xin)號(hao)進(jin)行(xing)同(tong)步(bu)采(cai)樣(yang)
，將(jiang)信(xin)號(hao)變(bian)成(cheng)時(shi)間(jian)量(liang)化(hua)的(de)形(xing)式(shi)。但(dan)這(zhe)意(yi)味(wei)著(zhe)實(shi)時(shi)信(xin)息(xi)內(nei)容(rong)會(hui)丟(diu)失(shi)。在(zai)某(mou)些(xie)係(xi)統(tong)中(zhong)，這(zhe)種(zhong)信(xin)息(xi)丟(diu)失(shi)可(ke)能(neng)會(hui)引(yin)發(fa)問(wen)題(ti)。例(li)如(ru)
，增(zeng)量(liang)編(bian)碼(ma)器(qi)或(huo)計(ji)數(shu)器(qi)等(deng)應(ying)用(yong)關(guan)注(zhu)開(kai)關(guan)信(xin)號(hao)之(zhi)間(jian)的(de)時(shi)序(xu)差(cha)異(yi)。這(zhe)些(xie)應(ying)用(yong)要(yao)麼(me)需(xu)要(yao)采(cai)用(yong)高(gao)速(su)采(cai)樣(yang)和(he)高(gao)速(su)串(chuan)行(xing)讀(du)出(chu)，要(yao)麼(me)需(xu)要(yao)利(li)用(yong)MAX22195所提供的非串行化並行數據。通過並行操作方式使用MAX22190/MAX22199，能夠實現診斷功能和配置靈活性。本文深入探討了這種方法的特點、局限性和設計考量。

詳情

這項技術的核心在於將8個LED輸出用作邏輯信號。LED可以直觀地指示數字輸入的狀態，這對於安裝、維護和使用都很有用。IEC 61131-2標準明確定義了工業級輸入的特性和規格，而輸出狀態本質上是二元的：要麼為開
，要麼為關。

MAX22190/MAX22199采用無能耗LED驅動器

，LED由現場傳感器/開關供電

，而不是從數字輸入模塊中的電源獲得電流/功率。這些器件將輸入電流限製在由REFDI電阻設置的某一水平。這樣做是為了盡量降低模塊的功耗。對於常見的1型/3型數字輸入
，輸入電流通常設置為約2.3 mA（典型值），大於IEC標準要求的2.0 mA最小值。IC將約2.3 mA現場輸入(IN)電流的大部分傳輸至LED輸出引腳，芯片僅消耗約160 µA電流。

LED驅動器輸出的是電流而非電壓
，因此需要將電流轉換為電壓，才能與其他邏輯器件（如數字隔離器

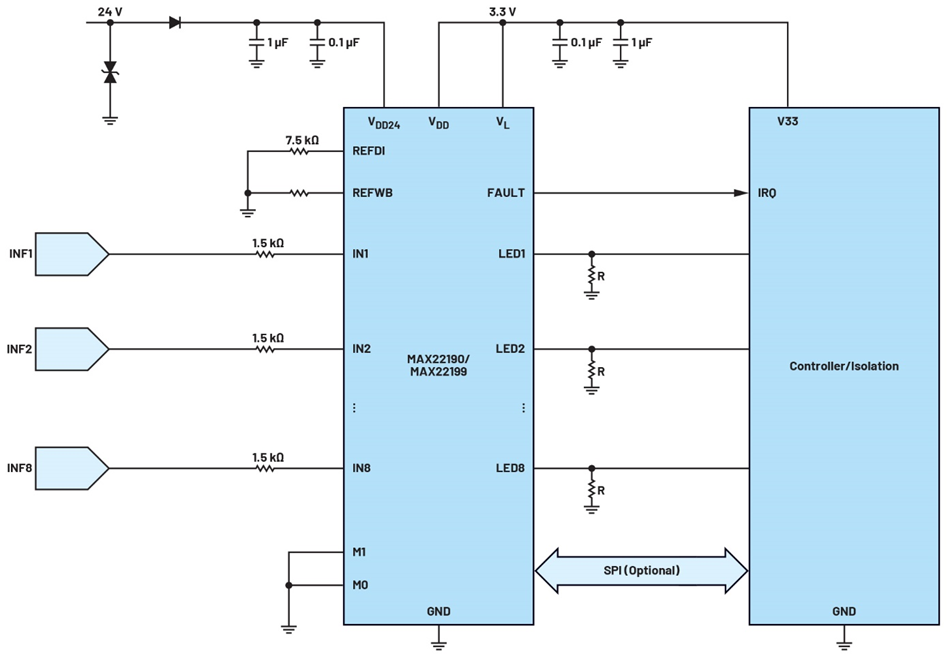

、微控製器等）對接。為了實現此目的，電阻是最簡便的跨阻元件，如圖1所示。

圖1.LED引腳用作基於電壓的邏輯輸出

產品數據手冊中沒有介紹如何以這種方式使用LED輸出引腳。本文探討了其特性和可能的局限性。

LED引腳特性

在LED引腳上使用接地電阻來產生電壓輸出時
，需要考慮以下事項：

LED引腳容許的最大電壓是多少？

從LED引腳到IN引腳是否存在交互/反饋？

具體來說：由於IEC標準規定了最小電流水平，LED引腳上的電壓是否會導致IN輸入電流發生變化？

LED輸出電流是否表現出不良的瞬態行為，例如過衝或上升/下降緩慢？

當輸入以高速率切換時
，LED輸出是否適合用作高速邏輯信號？

LED輸出是否需要濾波

？（可通過SPI編程）

根據MAX22190/MAX22199數據手冊所列的絕對最大額定值
，容許的最大LED引腳電壓為+6 V。因此
，LED引腳適合用作5 V（和3.3 V）邏輯輸出，但須注意，電壓不得高於6 V。

需要評估LED引腳電壓對其他關鍵特性的影響。特別值得關注的是在高LED引腳電壓下IN輸入電流的變化
，因為相關標準對IN輸入電流有明確要求。對於3型數字輸入
，要注意的關鍵情況是現場電壓接近所定義的11 V導通狀態閾值電壓時。

對於接近11 V電平的三個現場輸入電壓（9 V

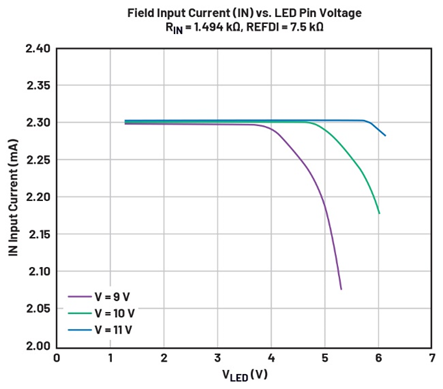

、10 V和11 V），圖2顯示了實測的現場IN電流與LED引腳電壓的依賴關係。之所以選擇10 V和9 V電平
，是因為它們處於3型輸入的過渡區間內
，並且它們的輸入電流沒有最小值要求
，而11 V要求輸入電流的最小值為2 mA。

當現場電壓為11 V閾值時，藍色曲線顯示：當LED電壓高於約5.8 V時
，IN電流開始下降。在6 V時
，電流僅下降0.6%。對於9 V和10 V的情況（它們處於對電流無明確要求的過渡區間），測量結果顯示：對於高達5.5 V的輸入

，輸入電流仍然高於2 mA。

總之，以上結果表明MAX22190/MAX22199能夠產生5 V LED邏輯輸出（及3.3 V等較低電壓邏輯輸出），同時仍然兼容3型數字輸入。對於1型數字輸入
，情況非常簡單
，因為導通閾值為15 V
，要高得多
，因而LED引腳也能提供5 V邏輯電平，而不會對現場輸入電流產生任何影響。

並行操作示例

圖3顯示了一個10 kHz現場輸入（黃色曲線）及所產生的LED輸出電壓（藍色曲線）。LED輸出上使用了一個1.5 kΩ電阻
，以提供3.3 V邏輯信號。毛刺濾波已禁用（默認旁路模式）。

圖2.現場輸入電流與LED引腳電壓的依賴關係

關於切換條件下LED輸出電流的瞬態行為

，圖3顯示了10 kHz切換的情況。使用1.5 kΩ電阻將電流轉換為電壓。示波器截圖顯示，LED輸出不會產生可能損壞邏輯輸入器件的瞬態過衝或下衝。上升和下降時間很快，不會造成信號失真。

使用SPI接口

MAX22190/MAX22199具有SPI可編程濾波器，支持每通道毛刺/噪聲濾波。這些器件提供8個最長20 ms的濾波時間常數。針對高速應用
，可以旁路濾波器。選定的噪聲濾波也適用於LED輸出，以使視覺表現與電信號一致。

診斷通過SPI提供

，例如低電源電壓報警
、過熱警告
、REFDI和REFWB引腳上的短路檢測及現場輸入的斷線檢測。

寄存器位的上電默認狀態為：

所有8個輸入都處於使能狀態

所有輸入濾波器都處於旁路狀態

斷線檢測處於禁用狀態

REFDI和REFWB（僅限MAX22199）引腳的短路檢測處於禁用狀態

因此，在不需要毛刺濾波（比如對於高速信號）和診斷的應用中，無需使用SPI接口。如果需要每通道可選的毛刺/噪聲濾波，或者需要診斷檢測功能
，則可以使用SPI。

圖3.10 kHz切換

；通道1：現場輸入；通道2：LED輸出。

LED輸出波形沒有顯示出過衝或其他不良的異常現象

，例如導通狀態下電壓變化不定。這說明LED輸出可以用作電壓輸出。我們對其特點和局限性進行了研究。

毛刺濾波

MAX22190和MAX22199提供每通道可選的毛刺濾波。下麵以濾波時間設置為800 µs的200 Hz開關信號為例，展示毛刺濾波器對LED輸出的影響。指定的毛刺寬度通過改變占空比來模擬。對正毛刺和負毛刺均進行了研究。

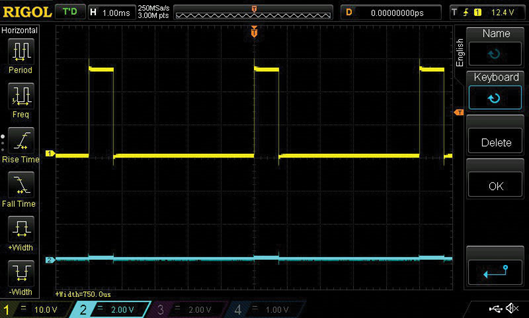

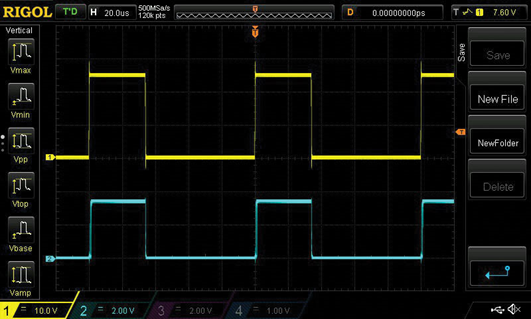

圖4顯示了750 µs正脈衝被800 µs毛刺濾波器濾除的示例。因此，正毛刺濾波對LED輸出和SPI數據均有效。

圖4.正毛刺濾波

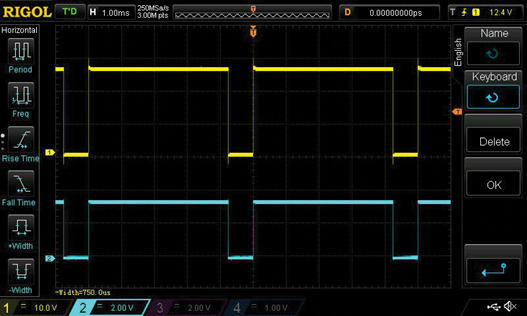

然而，負毛刺並未在LED輸出端被濾除，如圖5所示，750 µs下降脈衝傳播到LED輸出端。這與使用SPI讀出數據的情況不同，後者的正毛刺和負毛刺均被成功濾除。

圖5.負毛刺濾波

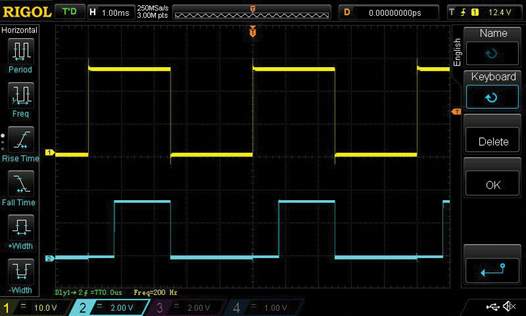

圖6顯示了使能800 µs毛刺濾波器且輸入以50%占空比切換時的LED輸出信號。上升沿延遲約770 µs，而下降沿沒有延遲。這說明濾波器未能妥善處理LED輸出。

圖6.對LED輸出的濾波效應

高頻切換

對於要求高開關頻率

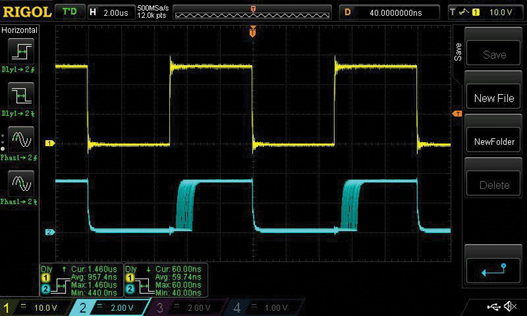

、低傳輸延遲或低偏斜的應用，毛刺濾波會被禁用。在旁路模式（毛刺濾波器）和100 kHz輸入下，LED輸出產生圖7所示的波形。下降沿顯示出約60 ns的低傳輸延遲，但上升沿具有顯著的傳輸延遲和抖動。上升沿抖動在±0.5 µs範圍內，平均傳輸延遲為約1 µs。上升延遲和抖動的原因是約1 MHz的采樣，如數據手冊中所述。在下降沿不會發生采樣，因此響應速度很快。

圖7.100 kHz輸入切換，濾波器旁路

這表明，LED輸出具有最大約1.5 µs的上升時間/下降時間偏斜
，並伴有抖動。通道間偏斜在下降沿較低，但在上升沿要高得多。這可能會限製LED輸出在某些應用中的使用。

設計考量

本部分討論LED輸出引腳用作電壓輸出時需要考慮的一些事項。

為確保安全，應當對MAX22190/MAX22199電流驅動型LED輸出的電壓進行限製，使之不超過所驅動的邏輯輸入的安全電平。雖然REFDI電阻將IN現場輸入電流設置為典型電流水平，但實際IN電流存在±10.6%的容差，如數據手冊中所述。

因此，電阻兩端的電壓將在±10.6%範圍內。邏輯輸入通常存在嚴格規定的絕對最大額定值，如VL + 0.3 V
，其中VL為邏輯電源電壓。當連接兩個邏輯信號時，通常使用公共VL電源來確保匹配，因為標準邏輯輸出采用推挽或開漏輸出，其最大輸出電壓由邏輯電源VL定義/限製。

為了確保輸入不超過絕對最大額定值，可以降低典型LED引腳的輸出電壓。或者

，可以認為LED引腳的約2.3 mA輸出電流不會對邏輯輸入造成損害，因為邏輯輸入通常設計成能夠承受遠高於此的閂鎖電流（一般在50 mA至100 mA範圍）。這需要針對所考慮的器件進行驗證。第三種方案是通過箝位來限製電壓

，此方案相對而言不理想。

標準邏輯輸出為推挽式


，阻抗較低，為驅動邏輯輸入提供了很好的靈活性。相比之下，LED輸出是開漏輸出
，開關速度由下拉電阻和寄生電容決定。

在無額外電容的情況下，可以實現100 kHz及以上的開關頻率。

結論

雖然根據文檔的說明，MAX22190/MAX22199工業級數字輸入用於串行數據操作

，但它們也可用作提供8個並行輸出的8通道輸入模塊。為實現此目的，原本用於視覺狀態指示的LED驅動器被轉用作基於電壓或基於電流的邏輯輸出。以這種方式使用並行操作時，是否使用SPI接口並非強製要求，用戶可以獲得所有診斷和器件配置功能，但也存在一些限製。

致謝

本文係與Rockwell Automation資深硬件工程師Chin Chia Leong合作撰寫。
