【導讀】晶振外置的RTC應用電路一般由RTC芯片、外置32k晶振、負載電容組成

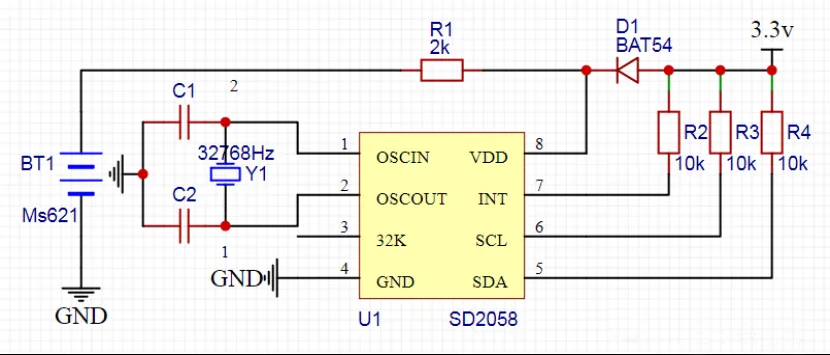

，最常見的電路原理圖大致如下，其中U1為RTC芯片，Y1為32k晶振，C1、C2為晶振負載電容。

晶振外置的RTC應用電路一般由RTC芯片、外置32k晶振

、負載電容組成，最常見的電路原理圖大致如下，其中U1為RTC芯片，Y1為32k晶振，C1、C2為晶振負載電容。

生產中，引起RTC停振的原因大致如下：

RTC停振理論分析

RTC內部振蕩器電路如下圖所示：

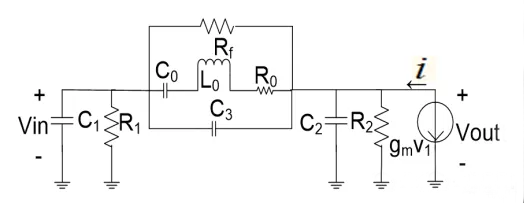

除了石英晶振外，mp、mn、Rf、C1、C2器件全部集成於芯片之中，考慮到OSCIN和OSCOUT引腳到地的等效電阻R1、R2，上圖的等效電路結構如下圖：

其s域的傳輸函數為：

取T(s)函數的實部為nRes（稱為振蕩負阻），並將C0、 L0
、R0、Rf、gm1、C1
、C2合適的參數代入
，並假設R1=R2

，以R1

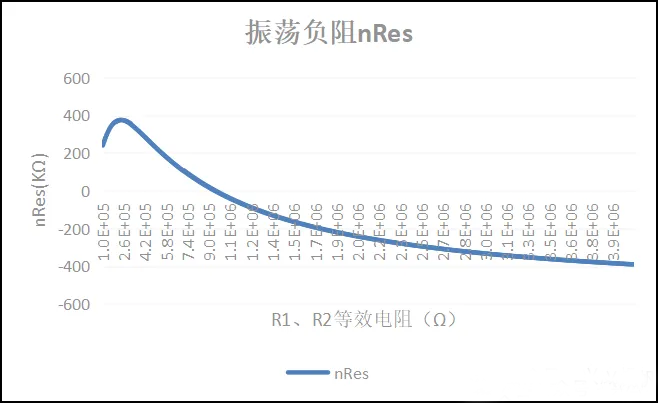

、R2為變量，畫出R1、R2和nRes的關係圖如下：

為了保證晶振可靠的振蕩，一般要求振蕩負阻大於5倍的晶振內串聯電阻R0。興威帆的RTC充分考慮了設計冗餘
，在外置諧振電容值合適的情況下，能穩定可靠地振蕩工作。
