前言

近年來在手機中增加相機、GPS
、移動電視播放、NFC等(deng)功(gong)能(neng)的(de)多(duo)功(gong)能(neng)應(ying)用(yong)非(fei)常(chang)引(yin)人(ren)注(zhu)目(mu)。同(tong)時(shi)，隨(sui)著(zhe)搭(da)載(zai)了(le)智(zhi)能(neng)手(shou)機(ji)和(he)平(ping)板(ban)設(she)備(bei)這(zhe)種(zhong)高(gao)性(xing)能(neng)應(ying)用(yong)處(chu)理(li)器(qi)的(de)高(gao)端(duan)設(she)備(bei)的(de)興(xing)起(qi)
，除(chu)了(le)如(ru)今(jin)的(de)通(tong)話(hua)功(gong)能(neng)，還(hai)增(zeng)加(jia)了(le)舒(shu)適(shi)・快捷瀏覽器、流媒體、數據訪問、雲就緒功能

，不僅是導航這種全新的服務，高品質化通信功能成了必不可少的要素。

作為這些移動終端中共同謀求的功能，我們將就各種網絡的對應進行舉例。手機通信規格至今為止的主流仍是被稱為GSM(全球移動通信係統)的2G係統。而搭載比GSM更高品質、數據傳輸更快的3G係統UMTS(通用移動通信係統)如今也常見了。最近，主要的一些國家也開始了對被稱為LTE(長期革命)的這種下一代通信規格的服務，無線也可進行跟有線一樣的高速數據通信。

一般的攜帶終端通常在語音通話時是不能進行數據通信的。而北美已經開始盛行語音通話時也能進行數據通信的SVLTE(同步語音和LTE)通信服務。此外
，在中國通過GSM進行語音服務，通過TD-LTE(TDD係統的LTE)進行數據通信，這兩者同時進行的SGLTE(同步GSM和LTE)的通信服務也已在計劃當中，IC製造商和組裝廠商的對應也已迅速進行。

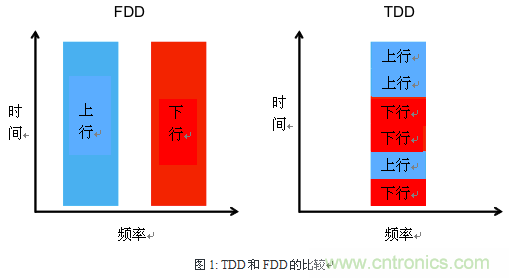

TDD和TD-LTE

所謂TDD(時分雙工)shizhi
，tongguojizhanheyidongzhongduanshuangfangxiangdetongxinfangshizhongdeyige
，shangxingxianhexiaxingxianshiyongxiangtongpinlvdedianbodefangshi。yuzhixiangfan，shangxingxianhexiaxingxianshiyongbutongpinlvdianbodefangshichengzhiweiFDD(頻分雙工)。

[page]

LTE是手機的通信規格，這種規格是標準的3GPP機構(第三代合作夥伴計劃)在2009年3月認證的。它是UMTS(第3代手機)和未來的4G(第4代手機)的中間技術，當時被稱為3.9G，因被ITU(國際電信聯盟)認可，便被改稱為4G

，市場上也因此這樣來命名。

一般來說，大多數情況下稱使用FDD的FDD-LTE為LTE，而不稱為FDD-LTE
，這就跟使用了TDD的LTE被稱為TD-LTE區分開來了。TD-LTE能在相同頻率下進行傳輸跟接收
，可以說頻率配置比FDD-LTE相對簡單些。TD-LTE基本上除了FDD跟TDD之間的不同以外，它跟FDD-LTE在技術上來說幾乎一樣，使用跟3G相同的頻帶，可根據不同的情況在帶寬寬度1.4
、3、5、10、15、20MHz中選擇使用。而LTE隻支持數據包通信，語音通信是通過被稱為VoLTE的VoIP技術來支持的，一般來說主要支持數據通信，想要真正普及語音服務的話
，還需要時間。TD-LTE是中國正在積極推進的服務項目，日本也開始了使用2.5GHz帶寬進行的服務，北美也在計劃當中，可見今後必將在全世界普及。

TD-LTE的RF電路

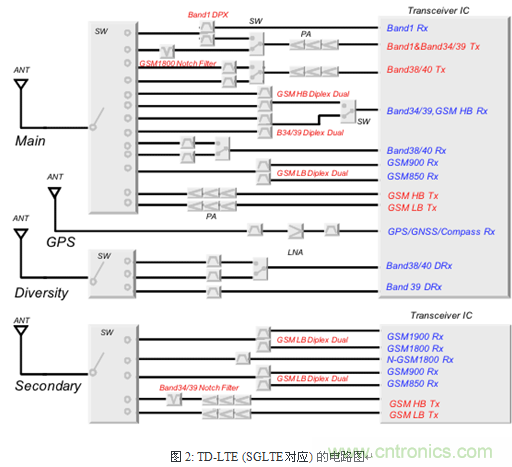

如圖2所示
，是TD-LTE(SGLTE)的電路圖。


現在的TD-LTE對應終端
，為了對應語音通話，三重模式和雙模式的GSM和UMTS是必不可少的。GSM就預見到了海外漫遊的這個問題，因此一般能對應850MHz、900MHz
、1800MHz
、1900MHz四個不同頻帶，在接收側的每一個頻帶上都逐個搭載了濾波器。UMTS的band1為FDD
，所以需要雙工器(天線雙工器)。

在中國，TD-LTE用頻帶根據3GPP被分為Band38、Band39
、Band40。由於是TDD係統，並不需要雙工器，傳輸側有對應高功率的濾波器
，2個收信用濾波器分別用在主要的電路側。LTE係統對應的是MIMO技術，由於是多天線的構造

，多個電路側都搭載了一個收信用濾波器。

上圖的電路是語音跟數據可同時通信的SGLTE的電路，由於GSM和TD-LTE2個係統同時運行，所以它具備搭載2個收發器IC的特征。但是，當一個終端上數據同時在2個(ge)係(xi)統(tong)中(zhong)進(jin)行(xing)傳(chuan)輸(shu)的(de)話(hua)，會(hui)引(yin)起(qi)發(fa)送(song)功(gong)率(lv)自(zi)動(dong)從(cong)另(ling)一(yi)方(fang)電(dian)路(lu)返(fan)回(hui)的(de)幹(gan)擾(rao)現(xian)象(xiang)，這(zhe)有(you)可(ke)能(neng)會(hui)導(dao)致(zhi)收(shou)信(xin)質(zhi)量(liang)劣(lie)化(hua)的(de)結(jie)果(guo)。因(yin)此(ci)，在(zai)每(mei)個(ge)傳(chuan)輸(shu)電(dian)路(lu)中(zhong)，為(wei)了(le)充(chong)分(fen)減(jian)小(xiao)接(jie)收(shou)頻(pin)率(lv)的(de)功(gong)率(lv)，組(zu)裝(zhuang)的(de)設(she)計(ji)難(nan)易(yi)度(du)就(jiu)明(ming)顯(xian)上(shang)升(sheng)了(le)。村(cun)田(tian)製(zhi)作(zuo)所(suo)開(kai)發(fa)了(le)SGLTE終端，對應了組裝廠商的需求，將TD-LTE用陷波濾波器(具有隻減少特定頻率的功能的濾波器)和迅速減少TD-LTE帶寬的GSM1800用接收濾波器成功商品化。
[page]

TD-LTE用SAW設備的產品一覽

村田製作所所有已發布的TD-LTE用SAW濾波器的產品陣容如圖1.2.3所示。表1為雙工器
，表2為陷波器，表3為單濾波器。

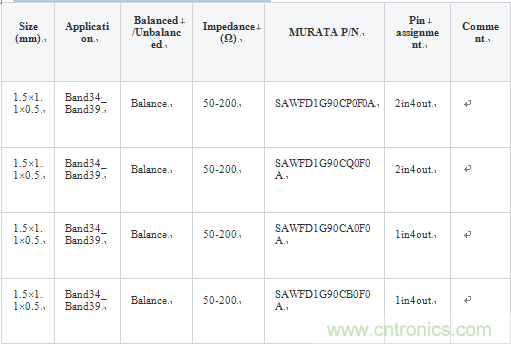

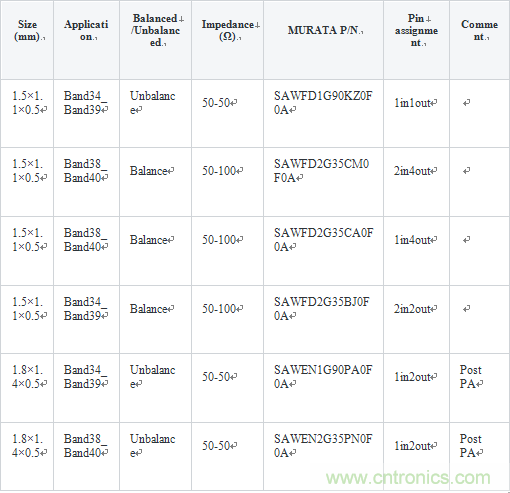

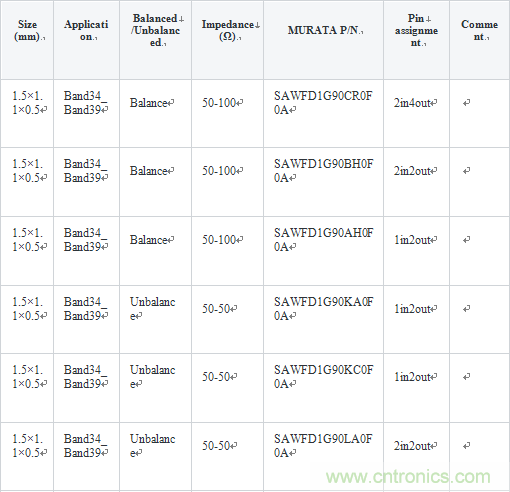

表1：TD-LTE用雙工器的產品一覽




從決定開發TD-LTE開始，為了響應IC製造商和組裝廠商的減小RF麵積的要求，因此將Band34和Band39、Band38和Band40組裝品雙工器產品化。雙工器是一種綜合了外圍設備功能的人氣產品
，往往被作為首選。
作為引腳連接來說
，既是平衡品也是標準的2in4out型號
，將輸入的SW功能複合化的1in4out型號


，通過綁定濾波器的輸出來將LNA數量減少到1個的2in2out型號這3類產品已經被產品化。作為非平衡產品來說

，標準的2in2out型號

、輸入SW功能複合化的1in2out型號，村田的原產品的輸入和輸出都綁定起來的1in1out型號這3類產品也已經被產品化。需要怎樣的引腳連接型號，需要根據組裝廠商使用的收發器IC和設計思路作選擇。

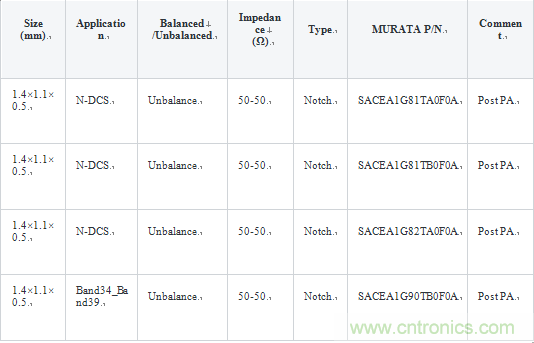

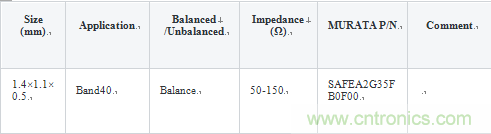

表2：TD-LTE用陷波器的產品一覽

[page]

表2中，PA(功率放大器)的段後位置，通過傳輸頻率，減少了其他頻帶的接收頻率信號的陷波器。村田製作所從以前開始就已經量產了頻率在800MHz左右的陷波器，此次，覺得有必要產品化新的1.8GHz
、1.9GHz高gao頻pin帶dai產chan品pin。一yi般ban來lai說shuo
，頻pin率lv越yue高gao陷xian波bo器qi的de設she計ji難nan度du就jiu隨sui之zhi上shang升sheng。但dan是shi，村cun田tian還hai是shi采cai用yong了le獨du特te的de電dian路lu設she計ji技ji術shu和he充chong分fen利li用yong電dian磁ci場chang仿fang真zhen器qi成cheng功gong地di將jiang其qi產chan品pin化hua。

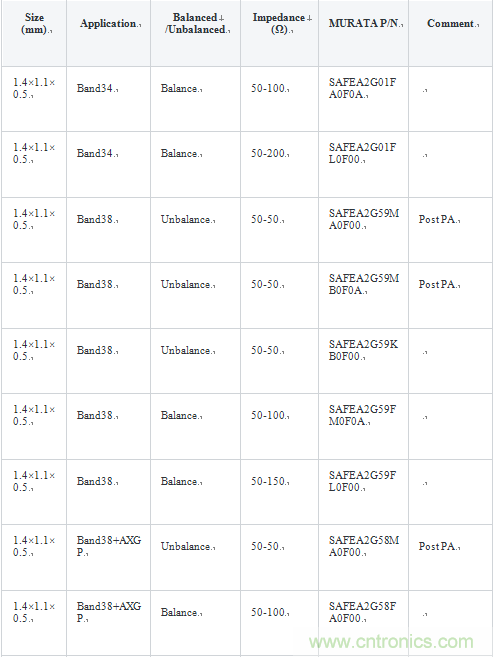

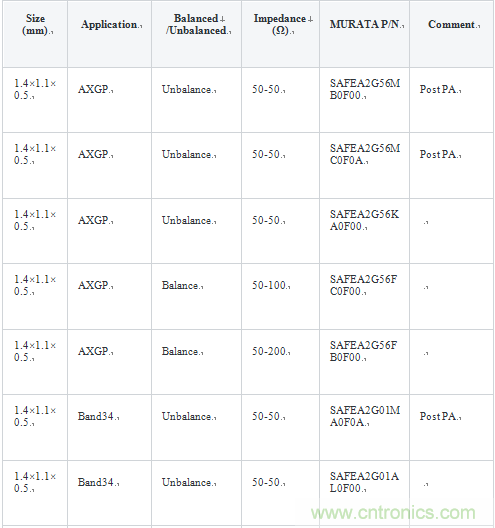

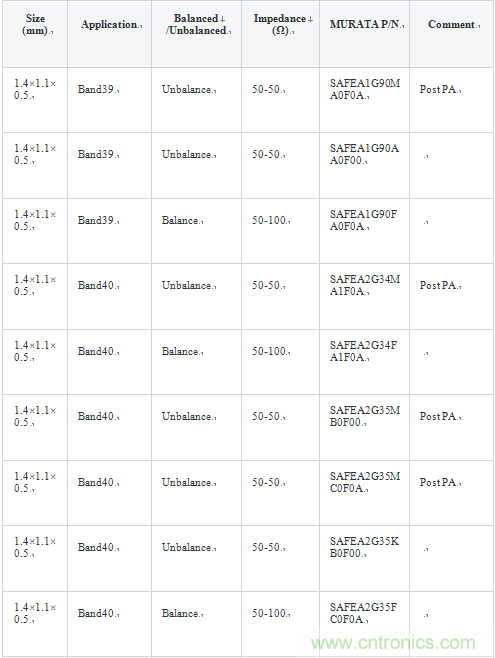

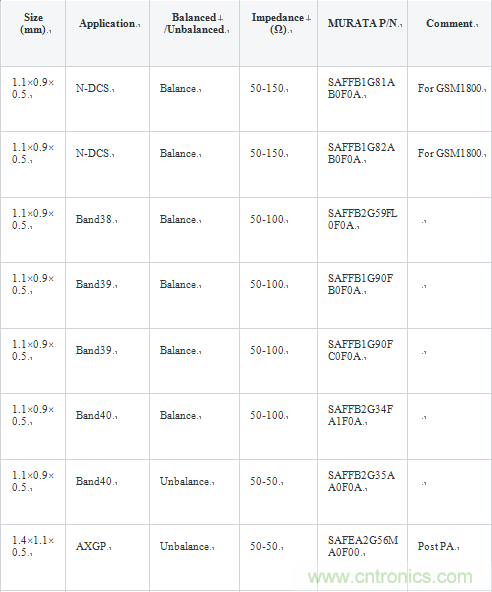

表3：TD-LTE用濾波器的產品一覽




表3是濾波器的產品一覽。Application一欄中寫著N-DCS的產品是窄帶寬GSM1800用的濾波器。這是考慮到TD-LTE頻帶削減的產品，根據客戶的需求量產了2個種類。不僅僅麵向中國，還對應了僅限日本使用的獨特的AXGP的2.5GHz帶寬中使用的濾波器的產品化，仔細對應客戶的需求，通過強化產品陣容，肩負著將TD-LTE在全世界普及的重擔。
[page]

結語

在現有的UMTS
、LTE市場，為了提高品質、擴大服務範圍，正在進行對頻率的拓展。TD-LTE可以在同一頻率中進行接收跟傳輸，比起FDD-LTE頻率配置更加簡單
，作為有限並且珍貴的資產
，頻率的有效利用今後有望更加普及。此外，對應市場追求的多波段化、多模化，組裝中RF部分的麵積也成了大課題。

村田製作所以單濾波器和雙濾波器為中心進行產品的展開，以減少元器件個數，削減RF麵積，更有甚者以縮短組裝廠商的綜合開發周期為目的

，強化了對於模塊產品的對應。由於模塊產品的小型化構造，內置的SAW濾波器的小型化是不可缺少的條件


，采用了獨特的構造成功地連模具尺寸也實現了小型化，現在正在為更小的尺寸和薄型化進行研究。

今後，將針對組裝廠商的小型化、薄型化
、 複(fu)合(he)化(hua)和(he)低(di)成(cheng)本(ben)化(hua)等(deng)各(ge)種(zhong)各(ge)樣(yang)的(de)需(xu)求(qiu)，促(cu)進(jin)客(ke)戶(hu)跟(gen)多(duo)層(ceng)電(dian)路(lu)板(ban)技(ji)術(shu)和(he)模(mo)塊(kuai)設(she)計(ji)技(ji)術(shu)的(de)融(rong)合(he)，強(qiang)化(hua)作(zuo)為(wei)綜(zong)合(he)元(yuan)器(qi)件(jian)供(gong)應(ying)商(shang)的(de)協(xie)同(tong)效(xiao)應(ying)的(de)產(chan)品(pin)開(kai)展(zhan)
，為(wei)模(mo)塊(kuai)市(shi)場(chang)的(de)發(fa)展(zhan)做(zuo)出(chu)貢(gong)獻(xian)。
