在zai設she計ji或huo應ying用yong電dian源yuan時shi，大da家jia都dou會hui關guan心xin電dian源yuan的de輸shu出chu紋wen波bo噪zao聲sheng，但dan取qu多duo少shao合he適shi呢ne？若ruo要yao求qiu放fang寬kuan了le
，紋wen波bo噪zao聲sheng過guo大da，電dian路lu不bu能neng正zheng常chang工gong作zuo
，還hai費fei時shi間jian調tiao試shi修xiu改gai。要yao求qiu高gao了le，自zi然ran濾lv波bo器qi的de成cheng本ben上shang升sheng
，且qie可ke能neng變bian成cheng是shi殺sha雞ji用yong牛niu刀dao式shi的de過guo度du設she計ji。



下麵根據一些常規的應用


，推薦一些能容忍紋波噪聲的值

，可做一些參考。



1、 普通的數字I/O隔離：電源的紋波噪聲容限比較大
，100mV左右都沒問題;

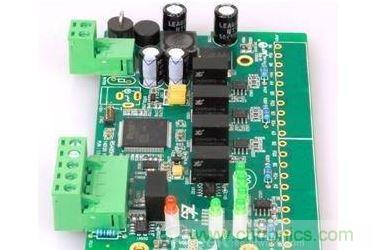

圖1 IO隔離



2、繼電器輸出、光耦輸出的電源隔離：跟數字I/O類似


，可容忍達100mV的紋波噪聲;



3、工業通訊端口的供電：像RS-232
、RS-485
、CAN等總線型的電源隔離
，本身是數字信號，想RS-485、CAN還是差分形式傳輸，對電源的紋波噪聲不那麼敏感
，電源的紋波噪聲一般控製在75mV左右即可;

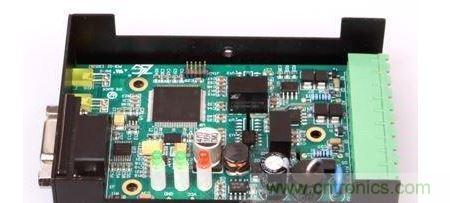

圖2 工業通訊電源隔離



4、後級帶線性調整器電源電路：類似於致遠電子生產的LM7805的線性調整器，內部帶負反饋係統，對電源的紋波噪聲有一定的衰減能力，故後級帶線性調整器的電源電路，紋波噪聲控製在75mV左右一般能滿足要求。



5、低速、低精度的數據采集係統：對精度和速度要求不高，紋波噪聲控製在50mV一般都能滿足數據采集的需求;

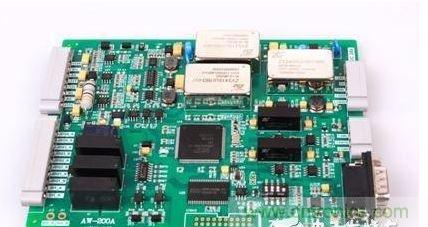

圖3 低速數據采集



6、給低壓CPU供電的電源：像類似於1.2V、0.8V的CPU供電係統，對電源的紋波噪聲比較敏感，紋波噪聲大時容易影響CPU的正常工作，甚至燒壞CPU
，一般要求控製在30mV以內;



7
、高速、高精度數據采集係統：對精度和速度都有較高要求
，對電源的紋波噪聲及其敏感，除要求電源的紋波噪聲小外，還需選用一些高精度

、共模和電源抑製比大的運放來配合
，電源的紋波噪聲一般都需控製在10mV以內。

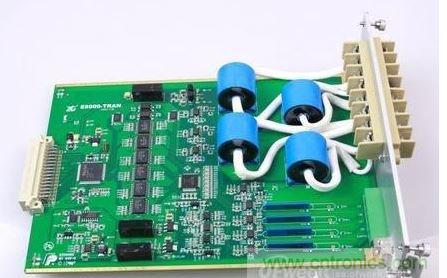

圖4 高精度數據采集隔離
