基於ZXSC100應用的超低靜態電流電路設計

發布時間：2014-10-09 責任編輯：sherryyu

【導讀】本文為大家介紹超低靜態電流ZXSC100應用電路解析，為大家詳細介紹濾波電容、發射極、電壓電感等等的作用。具體的電路設計請大家看下文詳解。

1、輸入濾波電容，用於穩定IC的供電電壓，濾除幹擾信號；

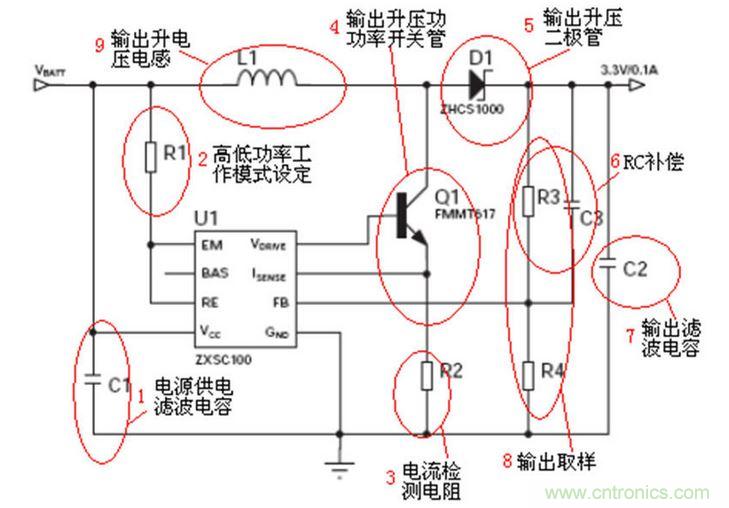

超低靜態電流ZXSC100應用電路解析

2、接至內部驅動管的發射極，在低功率應場合和驅動電流檢測引腳RE連接，如果在高功率應場合不和RE引腳連接；

3、輸出升電壓電感；

4、輸出升電壓功率開關管；

5、輸出升電壓功率開關管工作電流檢測電阻；

6、輸出升電壓二極管；

7、RC頻率補償電路，用於穩定電路的工作；

8、輸出取樣電阻，使輸出電壓穩定於由內部基準穩定電壓決定的輸出電壓；

9、輸出濾波電容，使輸出電壓穩定，並降低加到負載的紋波電壓。
