最近想做一個移動電源，一直還在構思中，一直在考慮用什麼將電池升壓，將3.7V左右升壓到5V
，後來在網上看到MC34063不錯，既能降壓，也能升壓，於是找好零件想做一個試試，如果成功，就可以製作自己的移動電源了。看看圖片吧！

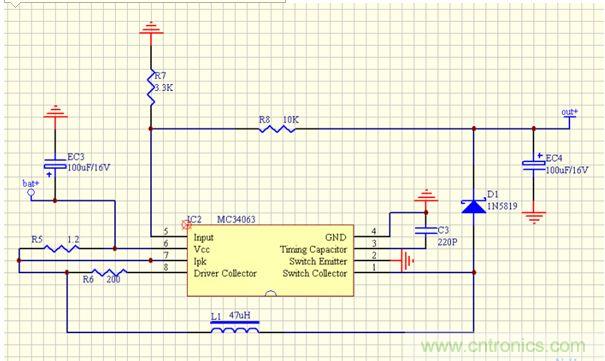

1、先給大家看看原理圖：

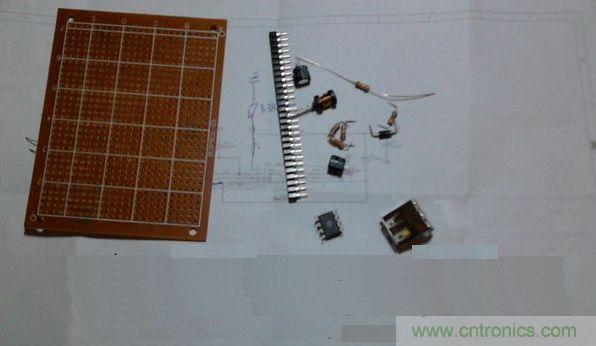

2、要用的元器件，洞洞板一塊
，MC34063/DIP8腳一個
，IC座，USB母殼
，電感（自己繞的，47uH）
，電解電容
，瓷片電容
，電阻，二極管等。具體參數見原理圖。

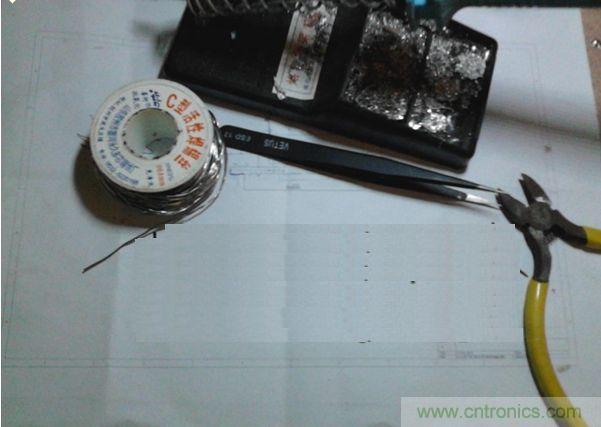

3、用到的工具。

[page]

4

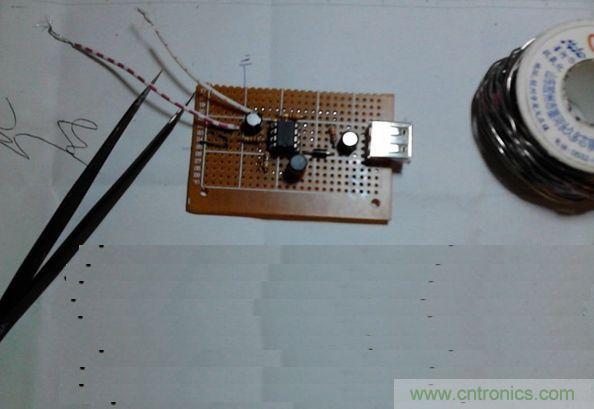

、原理很簡單
，焊接也很快
，於是半小時左右焊接完成。

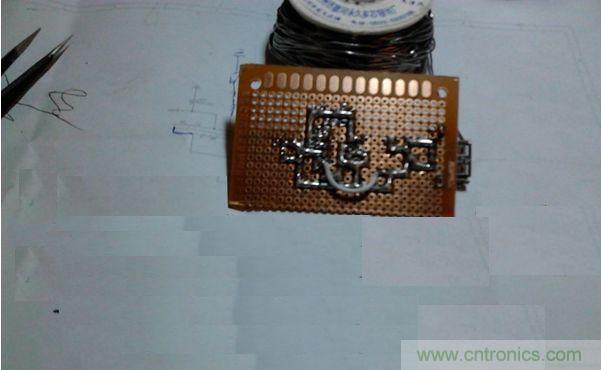

來個反麵，走線一般，勿噴
，
，
，，
，哈哈

[page]

5、然後準備測試，用到工具

，可調直流電源（自製）
，萬用表，手機等。

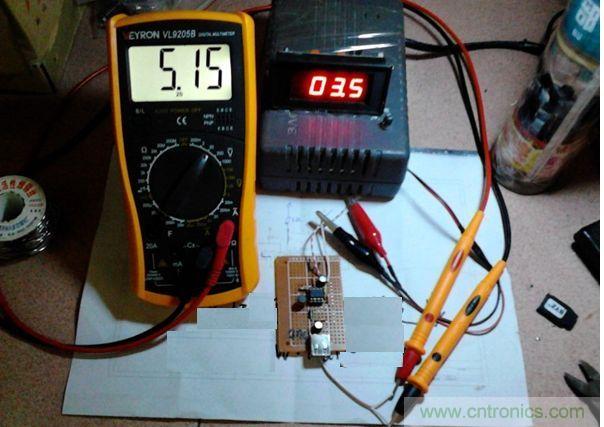

6、接上做好的測試板，先看看空載是否正常

，輸入3.5V，輸出時5.15V

，正常，完成一半。

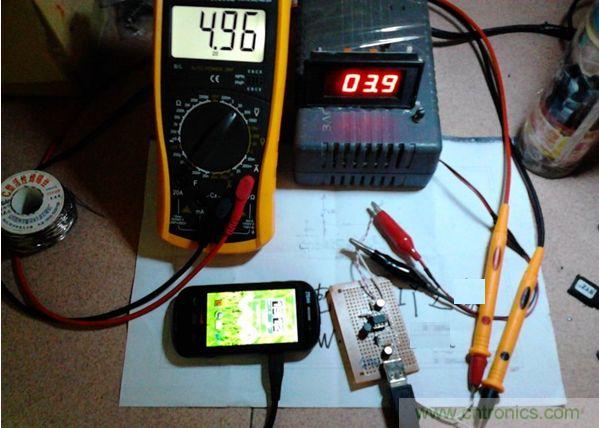

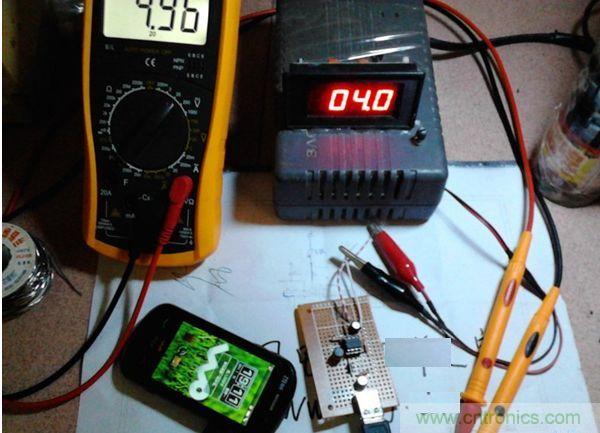

7、然後開始接上手機試試充電，嗬嗬，充電正常，我將輸入電壓略提高一點，但是輸出也還是有點壓降4.96V。

最後，說明還是成功的給手機充上電，充電電流可以調節R5的大小來調節，見原理圖。所以我現在可以開始製作的的移動電源
，值得期待。
