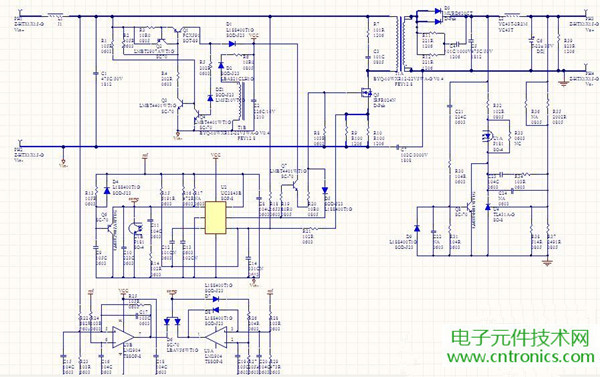

這是前兩年做電源的時候，做的一塊電源的設計。先上原理圖和電磁參數計算，希望能給需要的人以幫助。

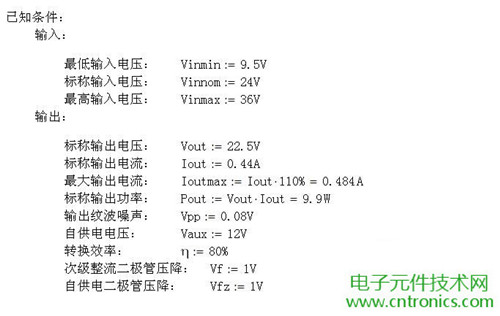

具體計算如下：



[page]

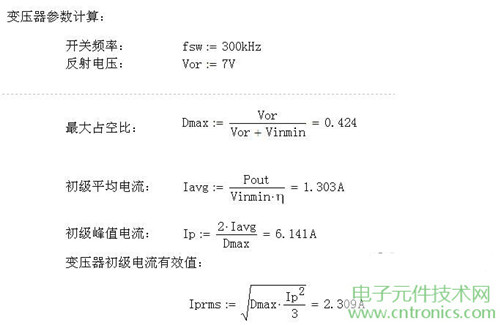

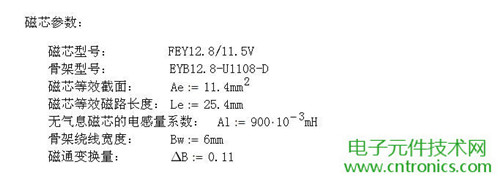

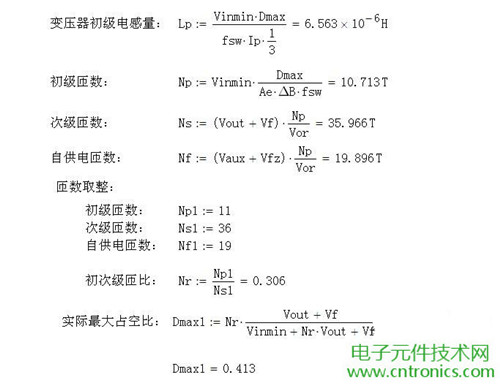

變壓器參數計算：



[page]

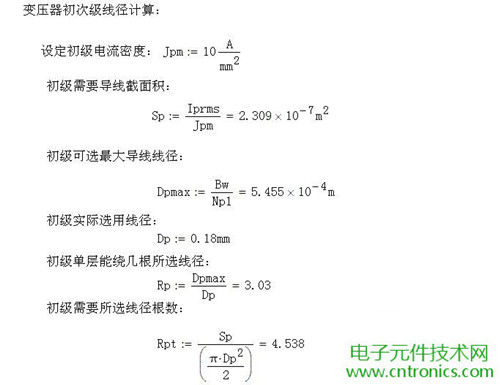

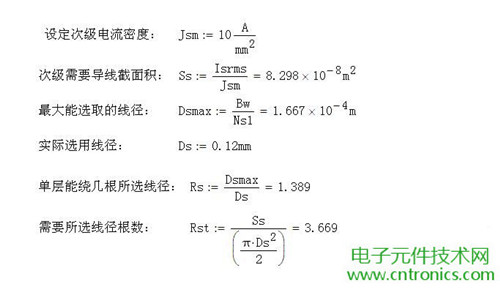

變壓器線徑計算：

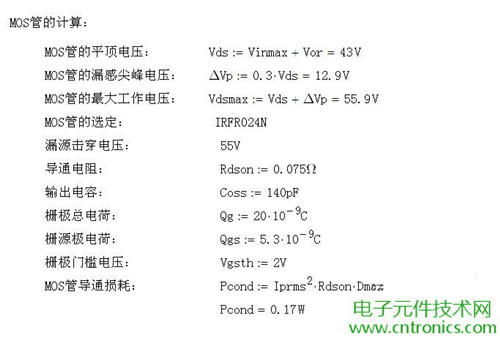

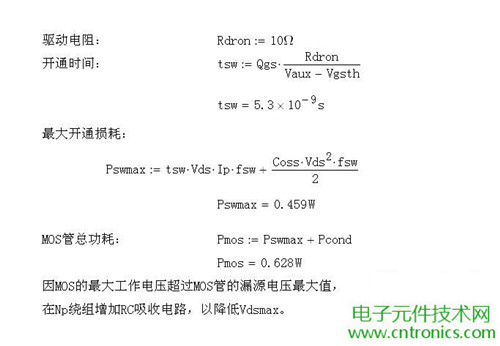

MOS管計算：


[page]

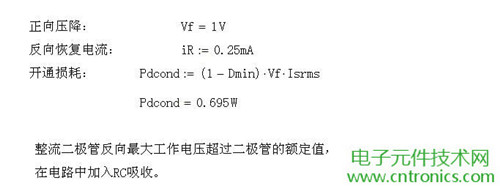

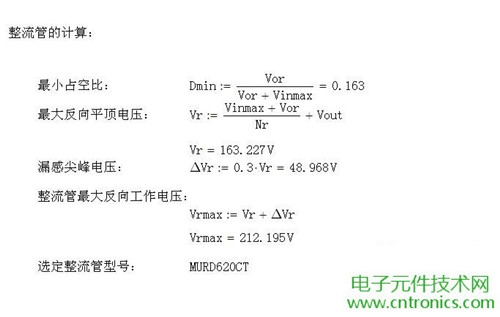

整流管計算：

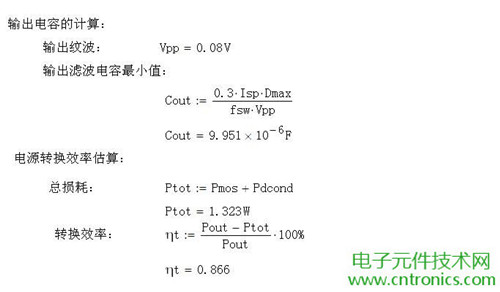

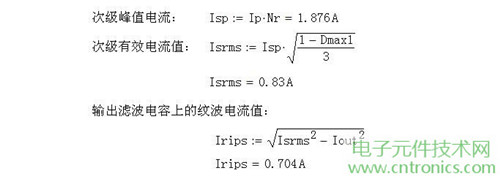

輸出電容和效率估算：

以上僅供參考。

純計算類的比較乏味，發點測試波形來給大家。
[page]

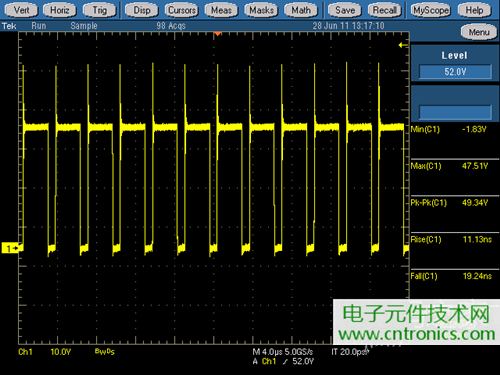

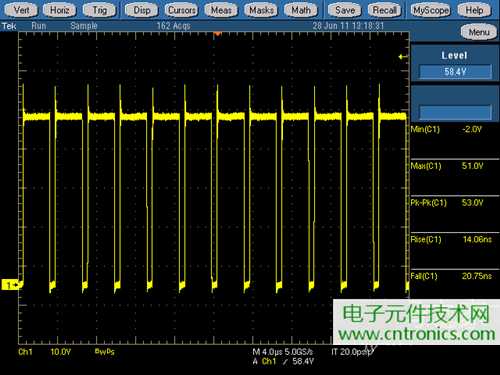

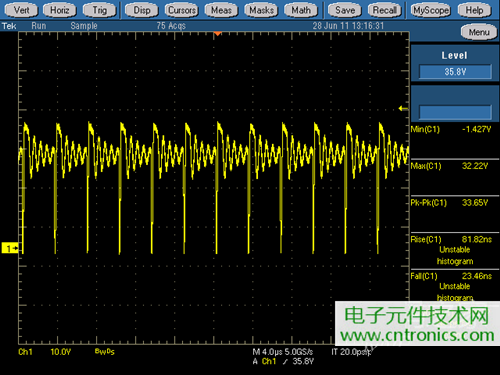

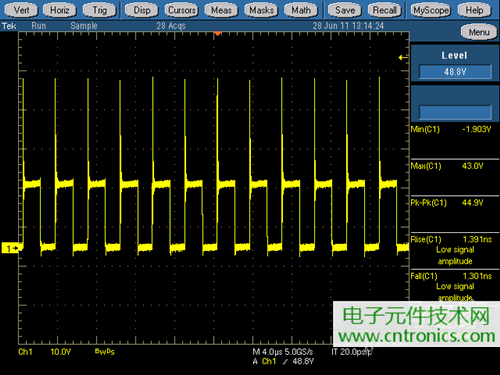

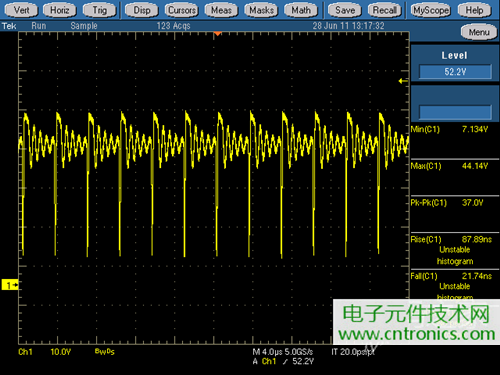

以下是MOS管的波形圖。

9V空載： 9V滿載： 24V空載： [page]
24V滿載：
36V空載：
36V滿載： [page]

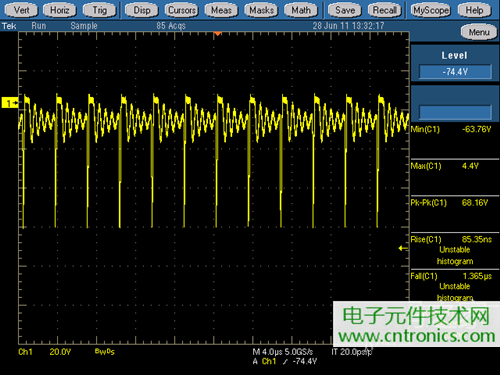

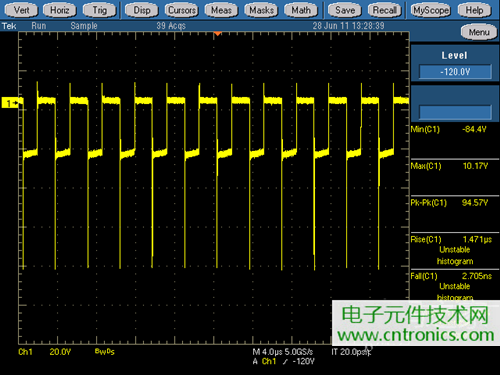

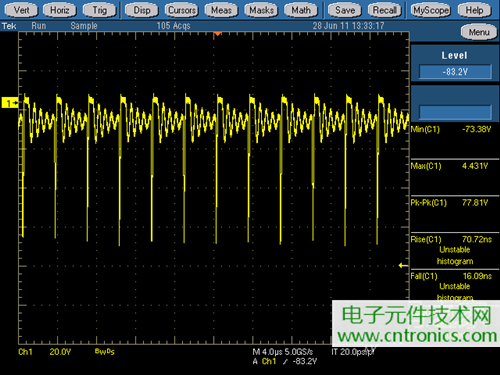

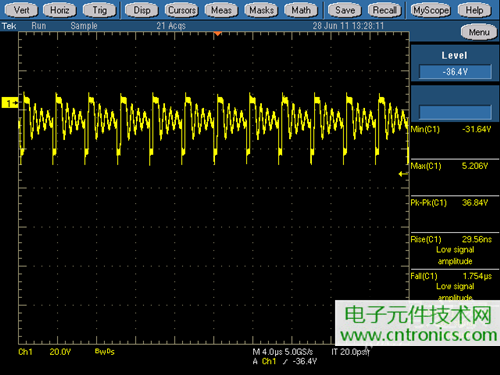

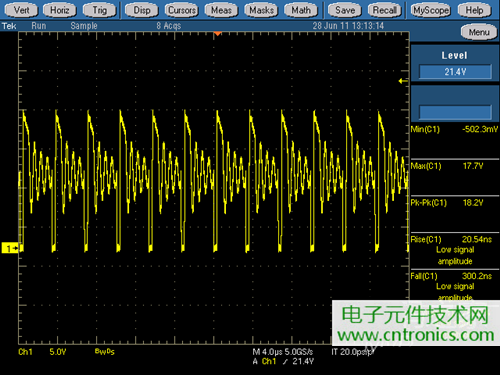

再來看看整流管的波形。

9V空載：
9V滿載：
24V空載： [page]
24V滿載：
36V空載：
36V滿載：

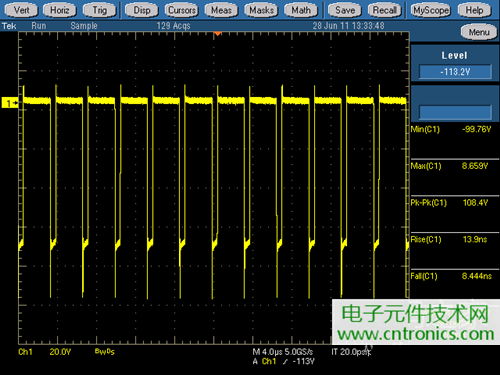

這是輸出的整流管的反向電壓值
，從圖中可以看出，其反向電壓值，已經快要達到100V了。原理圖中給出的二極管時100V的(de)反(fan)向(xiang)耐(nai)壓(ya)值(zhi)。很(hen)多(duo)人(ren)修(xiu)改(gai)電(dian)壓(ya)時(shi)
，隻(zhi)考(kao)慮(lv)到(dao)調(tiao)整(zheng)電(dian)壓(ya)采(cai)樣(yang)部(bu)分(fen)的(de)電(dian)阻(zu)，而(er)忽(hu)略(lve)了(le)整(zheng)流(liu)管(guan)的(de)反(fan)向(xiang)耐(nai)壓(ya)，希(xi)望(wang)能(neng)提(ti)醒(xing)大(da)家(jia)在(zai)修(xiu)改(gai)電(dian)壓(ya)時(shi)，莫(mo)要(yao)忘(wang)記(ji)修(xiu)稿(gao)整(zheng)流(liu)二(er)極(ji)管(guan)。

其實，這個並不難！該設計並沒有引入連續模式斷續模式
、僅僅是硬開關
，沒有準諧振、沒有軟開關、沒有同步整流


、沒有有源鉗位、沒有跳頻、沒(mei)有(you)抖(dou)頻(pin)等(deng)等(deng)等(deng)等(deng)
，僅(jin)僅(jin)是(shi)最(zui)基(ji)礎(chu)的(de)反(fan)激(ji)開(kai)關(guan)電(dian)源(yuan)的(de)設(she)計(ji)考(kao)慮(lv)步(bu)驟(zhou)。甚(shen)至(zhi)於(yu)連(lian)變(bian)壓(ya)器(qi)磁(ci)芯(xin)都(dou)不(bu)用(yong)去(qu)選(xuan)擇(ze)
，直(zhi)接(jie)給(gei)出(chu)了(le)。這(zhe)已(yi)經(jing)簡(jian)化(hua)了(le)非(fei)常(chang)多(duo)了(le)。也(ye)沒(mei)有(you)引(yin)入(ru)環(huan)路(lu)的(de)計(ji)算(suan)。至(zhi)於(yu)難(nan)或(huo)者(zhe)不(bu)難(nan)，其(qi)實(shi)全(quan)看(kan)自(zi)己(ji)的(de)！誰也不是一開始就會的。
