導言：在任何LED照明裝置中，驅動器的性能直接決定了最終用戶對照明的感受。本文設計中重點關注的是在230 VAC條件下盡可能多地兼容各種調光器和盡可能大地兼容調光範圍
，由此給大家推薦這一款高功率因數(PF)
、可控矽調光的LED驅動器，它可以在180 VAC至265VAC的輸入電壓範圍內為LED燈串提供額定電壓30 V、額定電流0.5 A的驅動。
設計特點：

• 其設計重點是電路板可用標準可控矽調光器實現兼容

      o 兼容包括額定功率為1000 W（而非限於600 W）的調光器型號
      o 無輸出閃爍
      o 從低相位角啟動時無卡扣
      o 調光範圍高達1000:1 – 僅受製於所連接的調光器
      o 幹淨的單向啟動 – 無輸出閃爍

• 極高能效

      o 在230 VAC下>84%

• 集成的保護及可靠性能

      o 輸出開路/輸出短路保護，帶自動恢複功能
      o 輸入過壓關斷可擴展輸入故障時的電壓耐受範圍
      o 更大遲滯的自動恢複熱關斷可同時保護元件和印刷電路板

• 滿足IEC 61000-4-5振鈴波、IEC 61000-3-2 Class C和EN55015 B傳導EMI要求

詳細內容請下載：能效高達85%的15 W PAR38筒燈驅動器的設計方法 (DER-281)

相關閱讀：
第一講：100W高可靠性LED球泡燈驅動電源設計
第二講：150W高可靠性LED路燈驅動電源設計
第三講：30W高可靠性LED T8燈管驅動電源設計
第五講：PI 5W-16W TRIAC調光LED照明驅動解決方案
第六講：針對B10型LED燈泡設計的高效率、超緊湊驅動器

本文檔介紹的是一款高功率因數(PF)、可控矽調光的LED驅動器，它可以在180 VAC至265VAC的輸入電壓範圍內為LED燈串提供額定電壓30 V、額定電流0.5 A的驅動。該LED驅動器采用了LinkSwitch-PH係列IC中的LNK405EG器件。

LinkSwitch-PH IC可以幫助您設計出具有成本效益且元件數量極少的LED驅動器
，不僅能滿足功率因素和諧波限值，同時還能為最終用戶帶來不同凡響的使用體驗。其特性包括超寬調光範圍、無閃爍工作（即使使用的是低成本的AC輸入可控矽調光器）以及快速、平滑的導通。

suoshiyongdetuopujiegoushiyunxingyulianxudaotongmoshixiadegelifanji。shuchudianliutiaojiewanquancongchujicejiance

，yinciwuxushiyongcijifankuiyuanjian。zaichujiceyewuxujiancewaibudianliu，ershizaiIC內部進行，從而進一步減少了元件和損耗。內部控製器調整MOSFET占空比以保持輸入電流為正弦交流電，從而確保高功率因數和低諧波電流。LinkSwitch-PH IC還(hai)可(ke)提(ti)供(gong)各(ge)種(zhong)複(fu)雜(za)的(de)保(bao)護(hu)功(gong)能(neng)，包(bao)括(kuo)環(huan)路(lu)開(kai)環(huan)或(huo)輸(shu)出(chu)短(duan)路(lu)條(tiao)件(jian)下(xia)自(zi)動(dong)重(zhong)啟(qi)動(dong)。輸(shu)入(ru)過(guo)壓(ya)可(ke)提(ti)供(gong)增(zeng)強(qiang)的(de)抗(kang)輸(shu)入(ru)故(gu)障(zhang)和(he)浪(lang)湧(yong)能(neng)力(li)
，輸(shu)出(chu)過(guo)壓(ya)可(ke)在(zai)負(fu)載(zai)斷(duan)開(kai)下(xia)保(bao)護(hu)電(dian)源(yuan)
，精(jing)確(que)的(de)遲(chi)滯(zhi)熱(re)關(guan)斷(duan)可(ke)確(que)保(bao)在(zai)所(suo)有(you)條(tiao)件(jian)下(xia)平(ping)均(jun)PCB溫度都處於安全範圍內。

在任何LED照明裝置中，驅動器的性能直接決定了最終用戶對照明的感受。此設計中重點關注的是在230 VAC條件下盡可能多地兼容各種調光器和盡可能大地兼容調光範圍。

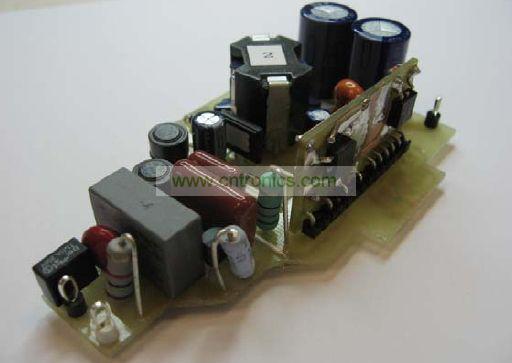

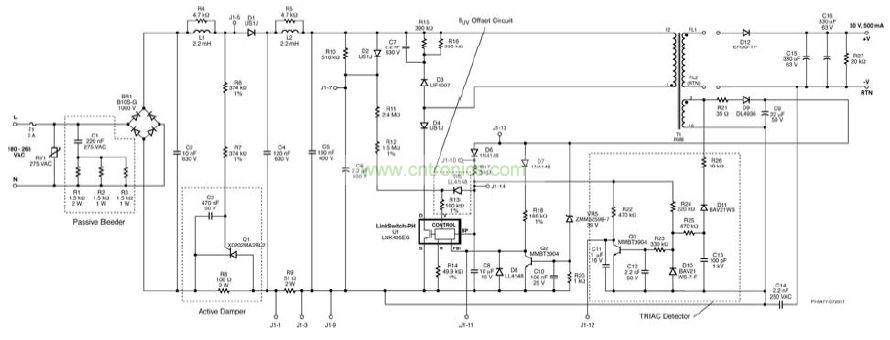

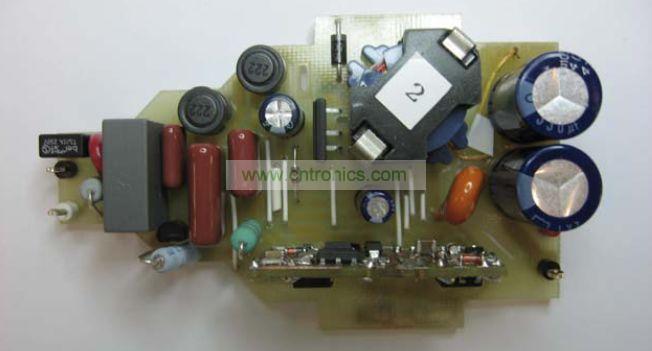

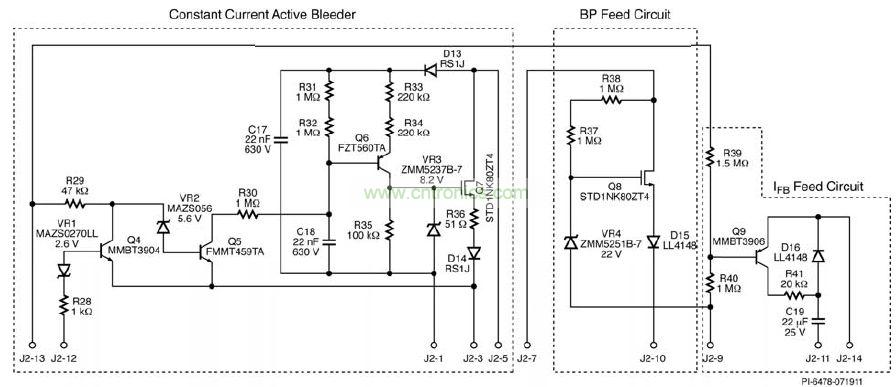

本文檔包含LED驅動器規格、電路原理圖、PCB設計圖、物料清單
、變壓器規格文件和典型性能特征。

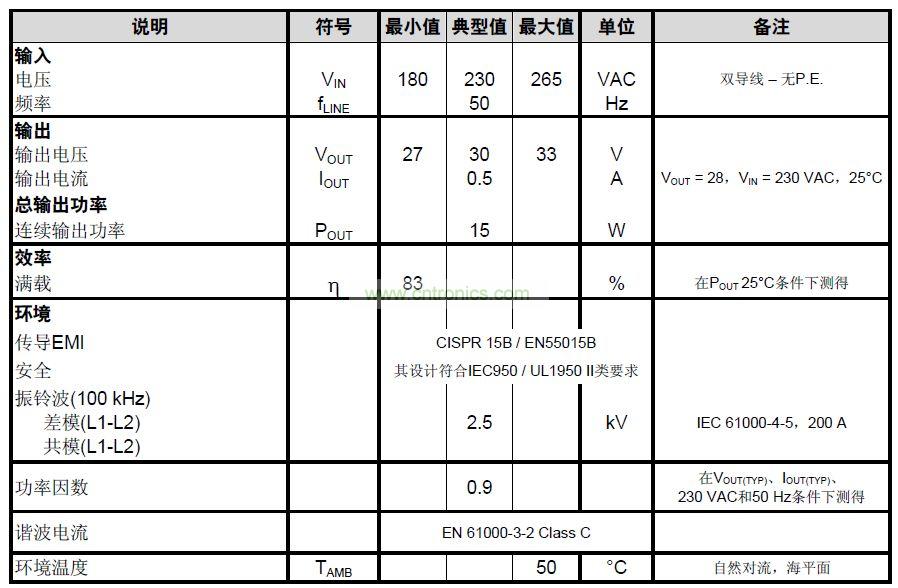

電源規格：
欲了解全文內容請下載技術白皮書：
能效高達85%的15 W PAR38筒燈驅動器的設計方法 (DER-281)
