導言：LinkSwitch-PL產品係列是帶可控矽調光、單級PFC和恒流控製的LED驅動器IC，其具有大幅簡化離線式LED驅動器、先進的保護及安全特性
、高效節能等特性
，非常適合設計非隔離式反擊電源，可為固態照明設計出尺寸非常小、成本極低的單級功率因數校正恒流驅動器。

詳細內容請下載技術白皮書：
PI 5W-16W TRIAC調光LED照明驅動解決方案

相關閱讀：
第一講：100W高可靠性LED球泡燈驅動電源設計
第二講：150W高可靠性LED路燈驅動電源設計
第三講：30W高可靠性LED T8燈管驅動電源設計
第四講：能效高達85%的15W筒燈驅動電源設計
第六講：針對B10型LED燈泡設計的高效率、超緊湊驅動器

LinkSwitch-PL專為緊湊型替換用LED燈而設計，能夠實現超小尺寸、低成本

、可控矽調光、單級功率因數校正的恒流固態照明驅動器。 LinkSwitch-PL適用於LED電流的直接檢測，可在寬輸入電壓範圍內工作，並提供高達16 W的輸出功率。其創新的控製算法能用最少的外部元件實現無閃光的可控矽調光。

每個器件都在一個單片IC上集成了一個725 V功率MOSFET
、一個創新的非連續模式可變頻率/可變導通時間控製器、頻率抖動、逐周期電流限製及遲滯熱關斷電路。

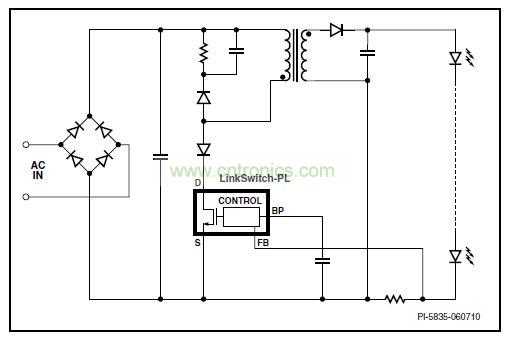

圖1. 基本應用電路

產品特色

大幅簡化離線式LED驅動器

    * 單級功率因數校正(PFC)及精確恒流(CC)輸出
    * 無閃爍的相位控製可控矽調光
    * 使用小容量的非寄生大容量電容，元件數量極少
    * 完全省去控製環路補償

先進的性能特性

    * 適合設計非隔離型反激式、降壓式及抽頭降壓式拓撲結構
    * 快速啟動時間
    * 頻率調製技術可極大縮減EMI濾波器的尺寸和成本
    * 以低耗散直接檢測LED電流

先進的保護及安全特性

    * 集成的725 V MOSFET允許使用小尺寸的大容量電容並提高功率水平
    * 提供短路/反饋開環的鎖存關斷及輸出過壓保護
    * 過載時自動重啟動保護
    * 遲滯熱關斷保護
    * 無論在PCB板上還是在封裝上，都保證高壓漏極引腳與其他所有引腳之間滿足高壓爬電要求

EcoSmart® - 高效節能技術

    * 高功率因數可通過降低輸入VA優化係統的每瓦流明數
    * 控製算法可平衡輸入線電壓和負載的開關和導通損耗
，以維持最佳效率
    * 通過對異常低輸出功率進行周期跳頻調節
，對提供的峰值輸出電流進行箝位

綠色封裝

    * 無鹵素和符合RoHS要求的封裝

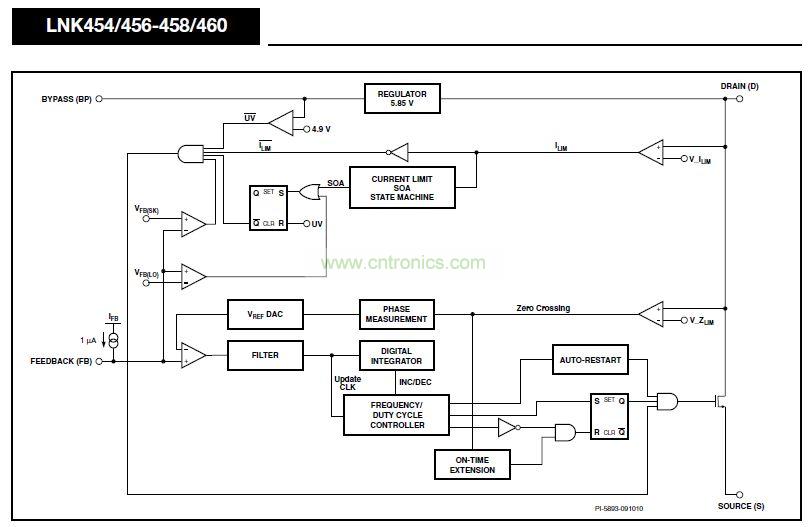

圖2. 功能結構圖

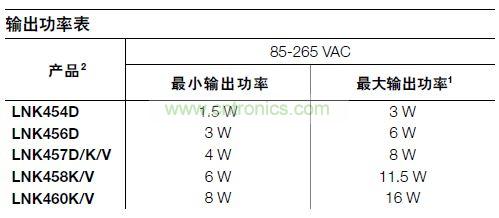

表1.輸出功率表

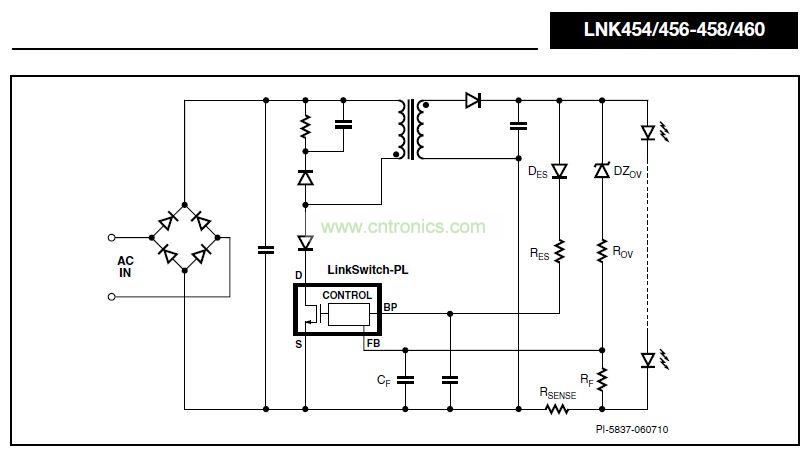

圖3. 典型應用電路

功能描述
LinkSwitch-PL在一個器件上集成了一個高壓功率MOSFET開關及一個電源控製器。該IC器件提供單級功率因數校正和LED電流控製。LinkSwitch-PL控製器包括一個振蕩器、反饋（檢測及邏輯）電路

、5.85 V穩壓器、遲滯過熱保護
、頻率抖動
、逐周期限流
、環路補償電路
、自動重啟動
、開關導通時間延長
、功率因數以及恒流控製電路。

欲了解全文內容請下載技術白皮書：
PI 5W-16W TRIAC調光LED照明驅動解決方案
