RDK-251的產品特性：

• 基於LNK457DG技術
• AC耐壓範圍為0 VAC至300 VAC
• 功率因數較高
• 輸入電流總諧波失真較低
• 可大大簡化PCB的布局

RDK-251的應用範圍：

• 緊湊型非隔離式電源

用於高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司近日發布一份新的5 W離線式LED驅動器參考設計(RDK-251)，該電源具備無閃爍可控矽調光和單級功率因數校正(PFC)。該參考設計基於Power Integrations創新性的LinkSwitch-PL係列LED驅動器IC - LNK457DG，可實現緊湊型非隔離式電源。

新參考設計在15 V額定LED燈串電壓下可提供350 mA單路恒流輸出。使用標準的AC市電可控矽調光器可將輸出電流降低至1% (3 mA)
，這不會造成LED陣列性能不穩或發生閃爍。該電源可同時兼容低成本的前沿調光器和更複雜的後沿調光器。它可在通用AC輸入範圍內（85 VAC至265 VAC，47 Hz至63 Hz）進行工作，其AC耐壓範圍為0 VAC至300 VAC，從而能增強現場應用的可靠性，延長在線電壓驟降和驟升條件下的使用壽命。

新參考設計的功率因數較高(>0.9)，輸入電流總諧波失真(THD)較低（在115 VAC下<10%，在230 VAC下<15%）

，因此可輕鬆滿足國際能效標準的要求，並使單個設計在全球範圍內都適用。除LinkSwitch-PL器件外，新參考設計隻用到38個無源元件和分立元件（非調光應用隻需29個元件），因此非常適用於外形緊湊的電源。由於省去了舊式LED驅動器設計中所需的無源元件，其可製造性和使用壽命也得以提升，省去的元件包括大容量電容和可靠性較差的高壓電解電容。LinkSwitch-PL與其對應的隔離式IC係列LinkSwitch-PH一樣，都將控製器和高壓功率MOSFET集成到了單個矽片上

，通過進一步減少元件數和省去控製器和高壓功率MOSFET之間的寄生元件，可大大簡化PCB的布局。

電路板可裝入帶E26/27燈座的梨形A19 LED替換燈中。RDK-251中提供了完整的電源規格
、電路圖
、物料清單、變壓器文檔
、印刷電路板布局及性能數據。

Power Integrations的照明業務開發經理Bill Weiss表示：“該設計能使SSL燈實現高質量調光、k可實現高功率因數、低THD、jincouwaixingyijigaokekaoxing。ciwai，haikemanzunaizhichaoyuesuoyounengxiaofaguiyaoqiu。gutaizhaomingzhizaoshangkejianliyigejikegongzuozaidiya，youkegongzuozaigaoyadepingtai。duiyuxitongshejishilaishuo，zhekuanjincouqingqiaodegaoxingnengshejinengjiakuaiqishangshisudu。”

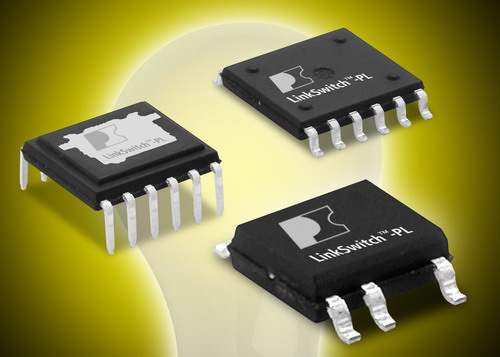

LinkSwitch-PL器件現以SO-8、eSOP™和eDIP™封裝供貨

，基於10,000片的訂貨量每片單價為0.86美元。
