MOSFET係列的產品特性：

• 采用HEXFET MOSFET矽器件
• 采用PQFN 3 x 3封裝
• 極低的導通電阻
• 加強了熱傳導率
• 符合工業標準及MSL1濕度敏感性測試

MOSFET係列的應用範圍：

• 電信、網絡通信和高端台式機及筆記本電腦的DC-DC轉換器

全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier，簡稱IR) 推出一係列25 V及30 V器件，采用了IR最新的HEXFET MOSFET矽器件和新款高性能PQFN 3 x 3封裝，為電信
、網絡通信和高端台式機及筆記本電腦應用的DC-DC轉換器提供了高密度、可靠和高效率的解決方案。

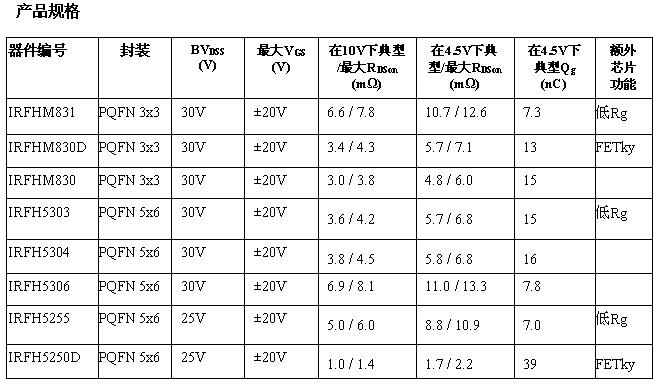

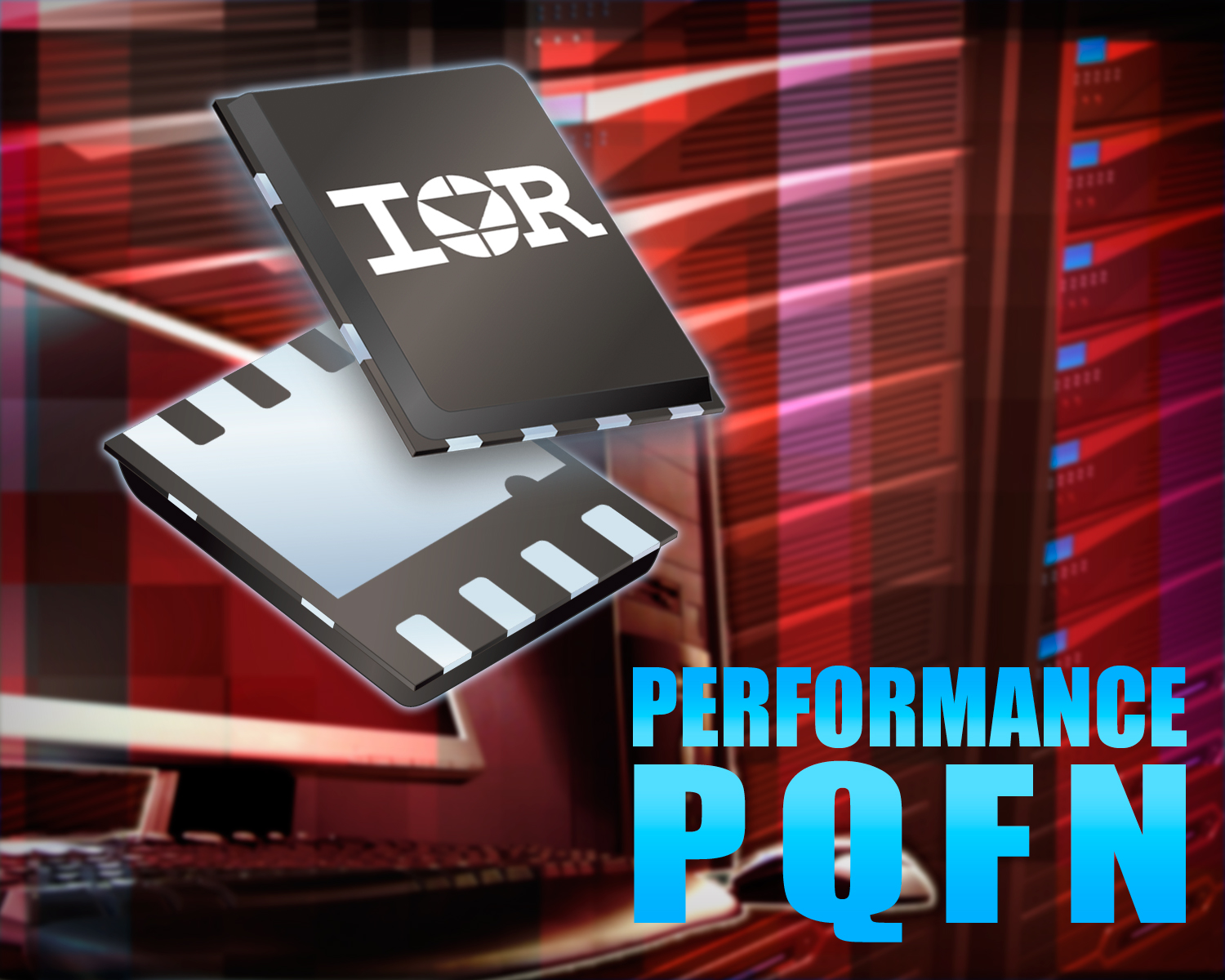

IR的新款高性能PQFN 3 x 3封裝是生產技術改進的成果
，以全新緊湊的占位空間提供比標準PQFN 3 x 3器件高出多達60%的負載電流能力，同時極大地減少了整體封裝電阻，從而達到極低的導通電阻 (RDS(on)) 。除了低導通電阻，新的高性能PQFN封裝加強了熱傳導率並提高了可靠性，且符合工業標準及MSL1濕度敏感性測試。

這一高性能PQFN封裝技術也適用於5 x 6 mm占位麵積的器件
，與標準PQFN 5 x 6 器件相比，在設計要求更多電流時無需增加額外占位麵積。

該係列產品包括用作控製MOSFET的優化器件，具有低柵極導通電阻 (Rg) ，以減少開關損耗。在同步MOSFET應用方麵


，新器件以FETKY (單片式FET及肖特基二極管) 配置形式提供
，從而縮短反向恢複時間
，以提高效率和EMI性能。

IR亞太區銷售副總裁潘大偉表示：“全新係列高性能PQFN封裝器件專為DC-DC應用優化，是非常可靠且靈活的高密度解決方案。此外，隨著IR對PQFN產品的擴展，客戶現在可以從眾多封裝組合中挑選出使他們的設計達到最佳效果的產品。”

新器件的高度小於1 mm，與現有表麵貼裝技術兼容，並擁有行業標準引腳
，還符合電子產品有害物質限製指令 (RoHS) 。
