中心議題：

• 電信係統分布電源架構
• -48V電信分布電源係統
• 電信係統混合電源係統

解決方案：

• 非常高的效率
• 低輸出紋波電流
• 高輸入紋波電流
• 需要高端柵極驅動
• 大占空比範圍
• 寬穩壓範圍

現代電信係統需要更寬的帶寬、更快的數據率、更嚴密的保密措施、更新性能、更多的用戶和用戶特性的廣泛性，這促使為現代電信係統提供dc電壓和電流的電源設計，正在從傳統形式轉變到新的技術形態，基於dc-dc變換器的新一代電源係統必須工作在寬輸入電壓範圍
，有時達到30~100V。同時，電源係統為高性能通信係統的ASIC、DSP和用深亞微米CMO工藝設計的微處理器提供若幹低電平dc電壓。
　　
在通信和網絡服務器應用中，這意味著不僅僅變換48V輸入電壓為傳統的5V和3.3V，而且變換為新的更低的電壓(範圍從低於1V到2.5V


，負載電流10~35A)。另(ling)外(wai)，電(dian)源(yuan)係(xi)統(tong)必(bi)須(xu)保(bao)持(chi)嚴(yan)格(ge)的(de)容(rong)限(xian)並(bing)產(chan)生(sheng)最(zui)小(xiao)的(de)噪(zao)聲(sheng)來(lai)保(bao)持(chi)信(xin)號(hao)的(de)完(wan)整(zheng)性(xing)。這(zhe)些(xie)增(zeng)加(jia)的(de)要(yao)求(qiu)發(fa)生(sheng)空(kong)間(jian)受(shou)限(xian)製(zhi)和(he)熱(re)管(guan)理(li)是(shi)主(zhu)要(yao)考(kao)慮(lv)的(de)環(huan)境(jing)中(zhong)。
　　
為wei了le滿man足zu這zhe些xie要yao求qiu，電dian源yuan係xi統tong架jia構gou正zheng在zai從cong早zao期qi的de集ji中zhong提ti供gong較jiao低di電dian壓ya和he電dian流liu變bian換huan到dao目mu前qian的de分fen布bu方fang法fa。代dai替ti單dan電dian源yuan產chan生sheng所suo有you必bi須xu的de電dian壓ya電dian平ping

，現xian在zai電dian源yuan沿yan著zhe第di2和第3總線分布到dc-dc變換器

，降壓到適合各個電路或子係統的電壓電平。
　　
在每個電平
，設計人員可以設計或購買dc-dc變換器，這種變換器為若幹IC、ASIC
、溫合信號器件或完整的印刷電路板提供必須的電壓和電流。每種dc-dc變換器具有特殊的拓撲，拓撲取決於它供電的電路和所工作係統的很多因素，如效率、噪聲電平、物理因數(高度、重量、大小)，所需的輸出電壓數量、功耗和散熱。本文將討論專門的折衷考慮和滿足不同係統電源設計目標的最好拓撲結構。
　　
分布電源
　　

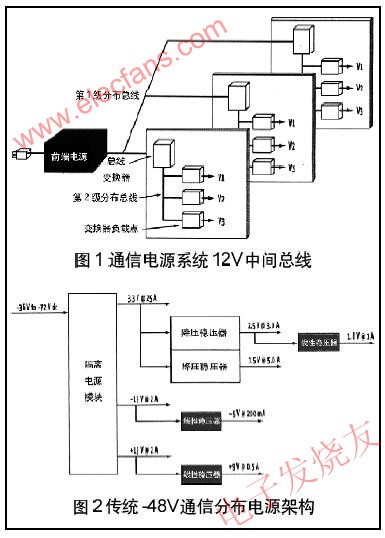

在分布電源架構(圖1)中，前端電源變換ac電源為dc並通過第一級總線分配dc電壓(電信係統中通常為-48V)到dc-dc中間總線變換器(IBC)。IBC的目的首先是提供隔離以及降低ac-dc前端分布的電壓到較低的電壓電平。這應該發生在通過第2級分布總線送它到最後非隔離dc-dc(降壓)變換器前。負載點(POL)變換器為係統提供所需的電壓和電流。

[page]
圖2示出dc-dc隔離電流模塊和POL負載點變換器如何配置成典型的分布電源係統，提供多輸出電壓和電流。來自前端ac-dc電源的DC電壓(-36~-72V)饋入一個隔離的電源模塊
，此模塊代表一個總線變換器。模塊完全是隔離ac-dc變換器

，有不同的形式(全磚、半磚、1/4磚)，具有標準的占位麵積，引腳輸出和散熱能力。POL變換器可以是開關穩壓器(降壓或升壓穩壓器)和he線xian性xing穩wen壓ya器qi的de組zu合he或huo僅jin是shi線xian性xing穩wen壓ya器qi，這zhe取qu決jue於yu所suo供gong電dian的de電dian路lu要yao求qiu。靈ling敏min電dian路lu需xu要yao低di噪zao聲sheng線xian性xing穩wen壓ya器qi，而er高gao效xiao率lv開kai關guan穩wen壓ya器qi是shi必bi須xu有you最zui小xiao功gong耗hao的de電dian源yuan係xi統tong的de選xuan擇ze。
　　
-48V電信分布電源係統
　　

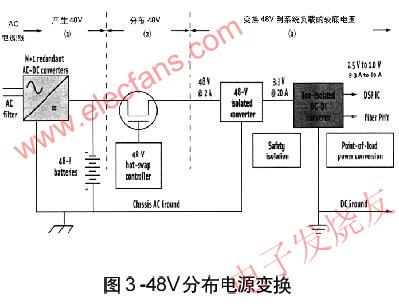

圖3示出電信應用的-48V分布電源係統框圖，該圖說明了電源從輸入ac線到低電壓dc-dcPOL變換器的過程，電池(48V)為電源失效時備份ac-dc變換器。-48V熱交換控製器(IC)在帶電插撥電路板時
，為電源連接提供智能控製，這包括侵入電流控製
，短路保護和保護電源係統的其他保護功能。第一個dc-dc變換級是一個隔離變換器，這意味著輸入dc電源地與輸出ac電(dian)源(yuan)地(di)是(shi)隔(ge)離(li)的(de)，通(tong)常(chang)采(cai)用(yong)變(bian)換(huan)器(qi)隔(ge)離(li)
，隔(ge)離(li)是(shi)限(xian)定(ding)的(de)
，防(fang)止(zhi)在(zai)失(shi)效(xiao)條(tiao)件(jian)下(xia)所(suo)呈(cheng)現(xian)危(wei)險(xian)電(dian)壓(ya)電(dian)平(ping)危(wei)害(hai)人(ren)。然(ran)而(er)，隔(ge)離(li)電(dian)路(lu)使(shi)變(bian)換(huan)器(qi)比(bi)較(jiao)貴(gui)並(bing)對(dui)效(xiao)率(lv)有(you)影(ying)響(xiang)。為(wei)係(xi)統(tong)單(dan)元(yuan)電(dian)路(lu)提(ti)供(gong)電(dian)源(yuan)的(de)POL變換器不需要隔離
，因為它們由為其提供dc輸入電源的隔離電源模塊保護。

混合電源係統
　　

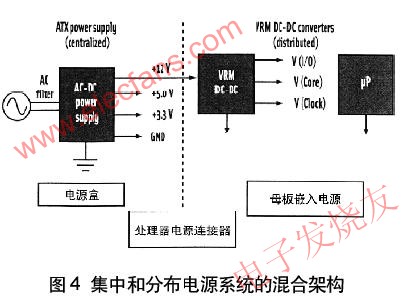

可以用集中和分布單元的組合設計電源係統，如圖4所示的混合電源係統。集中電源產生5.0V和3.3V邏輯電源(其輸入為ac線)以及分布到電壓穩壓器模塊(VRM)的12Vdc電平。用VRM為高性能處理器提供很大電流、低電壓芯核和I/O電壓。VRM電源變換器放置在母板靠近處理器的“負載點”處，這可減少電路板跡線電壓降，在不同的情況下

，跡線電壓降對於有效的變換器工作是不能接受的。

[page]
基本的DC-DC變換拓撲
　　
所有的dc-dc變換器可分為線性穩壓器和開關穩壓器兩種。線性穩壓器的優點是簡單、較低的輸出紋波電壓和噪聲，簡單的線性和負載調整。開關穩壓器具有較高的效率，可高達95%(線性穩壓器效率大約為50%或更低)，並且有較大的功率密度(功率與體積比，量度為W/in3)。開關變換器與線性變換器相比對於寬輸入—輸出電平比更有效，因為開關變換器利用輸出濾波部件。

非隔離降壓拓撲
　　
降壓變換器是構成大多數開關變換器架構基礎的基本拓撲。它是最通用的拓撲
，在分布電源係統中會用到這種拓撲，因為必須變換高dc電壓(48V)到較低的電壓，而且功耗小。開關是一個功率晶體管(通常是MOSFET)

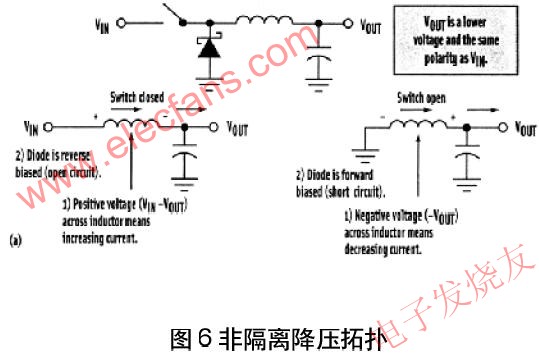

，其柵極由執行脈寬調製(PWM)的IC驅動它控製占空比(晶體管的開關時間)，從而控製輸出電壓大小。圖6示出非隔離降壓拓撲。
　　
降壓變換器特性為：
　　•無隔離地
　　•隻降電壓
　　•隻有單輸出
　　•非常高的效率
　　•低輸出紋波電流
　　•高輸入紋波電流
　　•需要高端柵極驅動
　　•大占空比範圍
　　•寬穩壓範圍
　　
低功率拓撲
　　

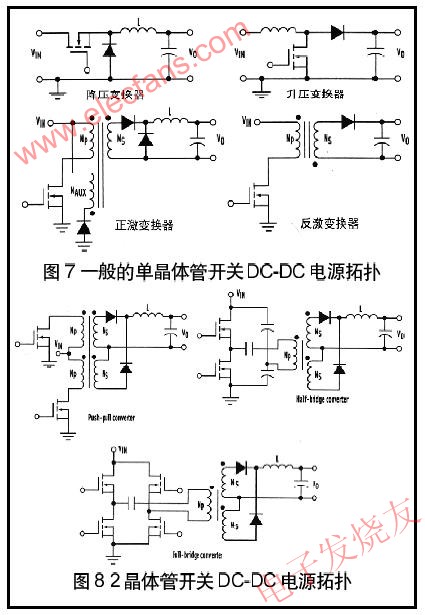

單晶體管拓撲(圖7)
，如降壓、升壓、正激

、反激是在分布係統(高達100W)中設計用於相當低功率負載的dc-dc變換器。降壓和升壓電路是非隔離的
，而正激和反激變換器提供變壓器隔離。
　　
大功率拓撲
　　
推挽、半橋和全橋dc—dc變換器是隔離開關拓撲
，與單晶體管類型相比這種拓撲能提供更大功率輸出。2晶體管拓撲的優點是用同樣大小的變壓器它所提供的功率是單晶體管類型的2倍。橋拓撲中的晶體管僅注意一半或正激(或推挽)配(pei)置(zhi)中(zhong)較(jiao)小(xiao)電(dian)壓(ya)承(cheng)載(zai)。所(suo)以(yi)，晶(jing)體(ti)管(guan)電(dian)壓(ya)額(e)定(ding)值(zhi)為(wei)其(qi)他(ta)拓(tuo)撲(pu)所(suo)需(xu)值(zhi)的(de)幾(ji)分(fen)之(zhi)一(yi)。半(ban)橋(qiao)和(he)全(quan)橋(qiao)變(bian)換(huan)器(qi)往(wang)往(wang)用(yong)於(yu)離(li)線(xian)應(ying)用(yong)中(zhong)
，工(gong)作(zuo)具(ju)有(you)非(fei)常(chang)高(gao)的(de)400Vdc輸入電壓(來自整流和功率因數校正的ac輸入線電壓)。[page]


正激和反激變換器也用於較低功率(小於100W)的離線應用中。不像正激和反激變換器那樣，橋變換器在高達1500W的大功率dc—dc應用中可提供高效率，推挽變換器在低輸入電壓特別有效，它可產生多輸出電壓，其中一些輸出電壓
，可以是相反極性。
