中心議題：

• 雙向晶閘管構造原理
• 雙向晶閘管電極檢測方法
• 雙向晶閘管典型應用

解決方案：

• 萬用表RXl檔判定雙向晶閘管電極

普通晶閘管(VS)實質上屬於直流控製器件。要控製交流負載，必須將兩隻晶閘管反極性並聯，讓每隻SCR控製一個半波

，為此需兩套獨立的觸發電路，使用不夠方便。

雙shuang向xiang晶jing閘zha管guan是shi在zai普pu通tong晶jing閘zha管guan的de基ji礎chu上shang發fa展zhan而er成cheng的de，它ta不bu僅jin能neng代dai替ti兩liang隻zhi反fan極ji性xing並bing聯lian的de晶jing閘zha管guan，而er且qie僅jin需xu一yi個ge觸chu發fa電dian路lu，是shi目mu前qian比bi較jiao理li想xiang的de交jiao流liu開關器件。其英文名稱TRIAC即三端雙向交流開關之意。

構造原理

盡管從形式上可將雙向晶閘管看成兩隻普通晶閘管的組合，但實際上它是由7隻晶體管和多隻電阻構成的功率集成器件。小功率雙向晶閘管一般采用塑料封裝，有的還帶散熱板，外形如圖l所示。典型產品有BCMlAM(1A／600V)、BCM3AM(3A／600V)、2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率雙向晶閘管大多采用RD91型封裝。雙向晶閘管的主要參數見附表。

雙向晶閘管的結構與符號見圖2。它屬於NPNPN五層器件，三個電極分別是T1、T2、G。因該器件可以雙向導通，故除門極G以外的兩個電極統稱為主端子，用T1
、T2。表示，不再劃分成陽極或陰極。其特點是，當G極和T2極相對於T1
，的電壓均為正時
，T2是陽極
，T1是陰極。反之，當G極和T2極相對於T1的電壓均為負時，T1變成陽極，T2為陰極。雙向晶閘管的伏安特性見圖3，由於正、反向特性曲線具有對稱性，所以它可在任何一個方向導通。


檢測方法

下麵介紹利用萬用表RXl檔判定雙向晶閘管電極的方法，同時還檢查觸發能力。

1.判定T2極

由圖2可見，G極與T1極靠近，距T2極較遠。因此
，G—T1之間的正
、反向電阻都很小。在用RXl檔測任意兩腳之間的電阻時，隻有在G-T1之間呈現低阻，正、反向電阻僅幾十歐，而T2-G、T2-T1之間的正、反向電阻均為無窮大。這表明
，如果測出某腳和其他兩腳都不通
，就肯定是T2極。，另外

，采用TO—220封裝的雙向晶閘管
，T2極通常與小散熱板連通，據此亦可確定T2極。
[page]

2．區分G極和T1極

(1)找出T2極之後
，首先假定剩下兩腳中某一腳為Tl極，另一腳為G極。

(2)把黑表筆接T1極

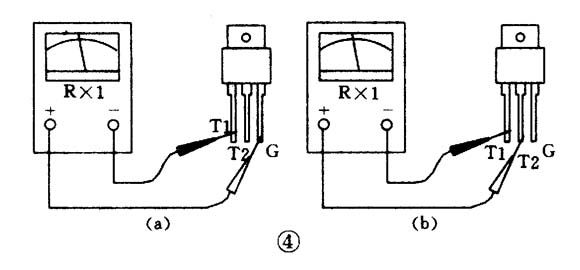

，紅表筆接T2極，電阻為無窮大。接著用紅表筆尖把T2與G短路，給G極加上負觸發信號，電阻值應為十歐左右(參見圖4(a))
，證明管子已經導通，導通方向為T1一T2。再將紅表筆尖與G極脫開(但仍接T2)，若電阻值保持不變，證明管子在觸發之後能維持導通狀態(見圖4(b))。


(3)把紅表筆接T1極
，黑表筆接T2極，然後使T2與G短路，給G極加上正觸發信號
，電阻值仍為十歐左右，與G極脫開後若阻值不變，則說明管子經觸發後
，在T2一T1方(fang)向(xiang)上(shang)也(ye)能(neng)維(wei)持(chi)導(dao)通(tong)狀(zhuang)態(tai)，因(yin)此(ci)具(ju)有(you)雙(shuang)向(xiang)觸(chu)發(fa)性(xing)質(zhi)。由(you)此(ci)證(zheng)明(ming)上(shang)述(shu)假(jia)定(ding)正(zheng)確(que)。否(fou)則(ze)是(shi)假(jia)定(ding)與(yu)實(shi)際(ji)不(bu)符(fu)，需(xu)再(zai)作(zuo)出(chu)假(jia)定(ding)，重(zhong)複(fu)以(yi)上(shang)測(ce)量(liang)。顯(xian)見(jian)，在(zai)識(shi)別(bie)G
、T1，的過程中
，也就檢查了雙向晶閘管的觸發能力。如果按哪種假定去測量，都不能使雙向晶閘管觸發導通
，證明管於巳損壞。對於lA的管子，亦可用RXl0檔檢測
，對於3A及3A以上的管子，應選RXl檔，否則難以維持導通狀態。

典型應用

雙向晶閘管可廣泛用於工業、交通、家用電器等領域，實現交流調壓、電機調速
、交流開關

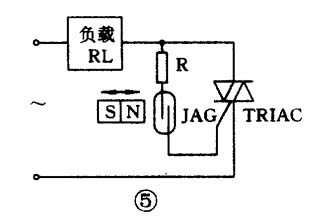

、路燈自動開啟與關閉、溫度控製、台燈調光、舞台調光等多種功能，它還被用於固態繼電器(SSR)和固態接觸器電路中。圖5是由雙向晶閘管構成的接近開關電路。R為門極限流電阻，JAG為幹式舌簧管。平時JAG斷開，雙向晶閘管TRIAC也關斷。僅當小磁鐵移近時JAG吸合，使雙向晶閘管導通，將負載電源接通。由於通過幹簧管的電流很小
，時間僅幾微秒，所以開關的壽命很長。

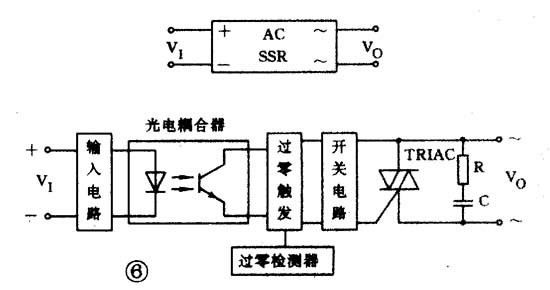

圖6是過零觸發型交流固態繼電器(AC-SSR)的內部電路。主要包括輸入電路、光電耦合器

、過零觸發電路
、開關電路(包括雙向晶閘管)、保護電路(RC吸收網絡)。當加上輸入信號VI(一般為高電平)、並且交流負載電源電壓通過零點時，雙向晶閘管被觸發，將負載電源接通。固態繼電器具有驅動功率小

、無觸點、噪音低
、抗幹擾能力強，吸合、釋放時間短、壽命長，能與TTL＼CMOS電路兼容
，可取代傳統的電磁繼電器。
