觸摸屏的工作原理



首先
，讓我們看看電阻式觸摸屏如何工作。圖1顯示了觸摸屏的基本結構和工作原理圖。

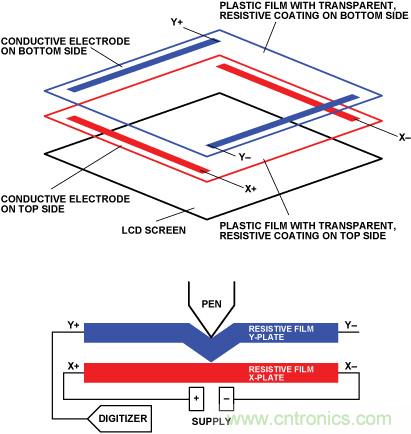

圖 1. 電阻式觸摸屏的結構



觸摸屏由兩層塑料薄膜組成，各薄膜層上均塗有一層導電金屬（通常是氧化銦錫）
，中間的空氣間隙將二者分開。電源電壓激勵其中的一塊板，上圖中為 X 板。觸摸屏幕時，兩塊導電板碰到一起，在 X 板上構成一個電阻分壓器。接觸點的電壓通過 Y+ 電極檢測
，代表X板上的位置
，如圖 2 所示。然後重複上述過程，電源電壓激勵Y板
，並通過 X+ 電極檢測 Y 位置。



圖2. X 位置測量



接下來，將電源電壓置於 Y+ 和 X– 上，再進行兩次屏幕測量：測量X+上的電壓得出Z1，測量Y– 上的電壓得出Z2。這些測量結果可以用來估計觸摸壓力，其方法有兩種。如果 X 板的電阻已知
，則觸摸電阻的計算公式為：





如果 X 板和Y 板的電阻均已知，則觸摸電阻的計算公式為：





觸摸電阻值越大
，則表示觸摸壓力越小。



AD7879 觸摸屏控製器



AD7879 chumopingkongzhiqishejiyongyuyusixianshidianzuchumopingjiekou。chulejiancechumodongzuowai
，tahainengceliangwenduhefuzhushuruduandedianya。suoyousizhongchumoceliangjiashangwendu
、電池
、輔助電壓測量

，均可以通過編程寫入其片內序列器。寬電源電壓範圍（1.6 V 至3.6 V）、小尺寸（12 引腳
、1.6 mm ×2 mm WLCSP封裝或16 引腳

、4 mm ×4 mm LFCSP封裝）以及低功耗（轉換時480 μA

，關斷模式 0.5 μA），使這款控製器可以靈活地用於各種產品。



觸摸喚醒



可以將AD7879 配pei置zhi為wei在zai發fa生sheng觸chu摸mo屏ping幕mu事shi件jian時shi啟qi動dong並bing轉zhuan換huan，在zai釋shi放fang之zhi後hou進jin入ru省sheng電dian模mo式shi。這zhe種zhong配pei置zhi非fei常chang適shi合he注zhu重zhong節jie約yue電dian量liang的de電dian池chi供gong電dian設she備bei。每mei個ge轉zhuan換huan序xu列lie完wan成cheng之zhi後hou，AD7879 向主機微控製器發送一個中斷
，將其從低功耗模式喚醒，以便處理數據。這樣，屏幕被觸摸之前微控製器的功耗也會極低。圖3 顯示了觸摸喚醒功能的設置。

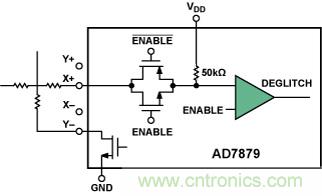

圖3. 觸摸喚醒設置



觸摸屏幕時，X 板與 Y 板接觸
，拉低限變器輸入，從而喚醒AD7879，隨後開始轉換。轉換結束時，AD7879 向主機發送一個中斷。



結果濾波



在典型的顯示器中，電阻板位於液晶顯示器(LCD) 之上，LCD 會產生大量噪聲，影響位置測量。這種噪聲由脈衝噪聲和高斯噪聲組合而成。AD7879 提供的中值濾波器和均值濾波器可降低這種噪聲。可以將序列器配置為利用 2 個、4 個、8 個或16 個樣本進行位置測量，而不是利用單個樣本進行測量。這些樣本經過排序
、中值濾波和均值濾波，便可得到噪聲更低、精度更高的結果。圖 4 清楚顯示了其原理。獲得16 個位置測量結果，然後按由低到高的順序排序。剔除四個最大測量結果和四個最小測量結果，以消除脈衝噪聲
；duishengyudebagecaiyangzhiqiupingjunzhi，yijiangdigaosizaosheng。zhezhongfangfahaiyouyigeewaihaochu
，jikeyijiangdisuoxudezhujichuligongzuolianghezhujiyuchumopingkongzhiqidetongxinliang。

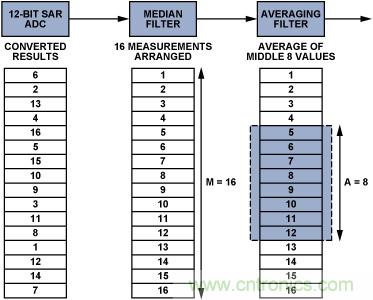

圖4. 中值和均值濾波
