對於大多數工程師來說，MSO是一款可快速用於重要而簡單的設計驗證任務的儀器

，是一種把數字存儲示波器(DSO)的所有測量能力(包括自動定標
，觸發釋抑，模擬和數字通道無限餘輝，探頭/通道去時間偏差和等效時間采樣)與邏輯分析儀的部分測量能力組合到單台同時工作的儀器之中的混合式測試儀器。


MSO的主要應用領域包括兩個方麵。其一，捕獲混合信號器件。例如模數轉換器(ADC)和數模轉換器(DAC)上的模擬和數字信號;其二
，驗證和調試帶有嵌入式地址和數據總線的混合信號設計。例如模擬I/O
，數字並行I/O端口，以及I2C和SPI。


相對於邏輯分析儀而言，MSO使用方式簡單容易。MSO的(de)使(shi)用(yong)在(zai)許(xu)多(duo)方(fang)麵(mian)與(yu)使(shi)用(yong)示(shi)波(bo)器(qi)相(xiang)同(tong)，而(er)掌(zhang)握(wo)邏(luo)輯(ji)分(fen)析(xi)儀(yi)的(de)使(shi)用(yong)方(fang)法(fa)要(yao)花(hua)費(fei)大(da)量(liang)時(shi)間(jian)，就(jiu)算(suan)工(gong)程(cheng)師(shi)了(le)解(jie)邏(luo)輯(ji)分(fen)析(xi)儀(yi)的(de)使(shi)用(yong)方(fang)法(fa)，對(dui)特(te)定(ding)測(ce)量(liang)所(suo)必(bi)須(xu)的(de)設(she)置(zhi)也(ye)比(bi)設(she)置(zhi)示(shi)波(bo)器(qi)麻(ma)煩(fan)得(de)多(duo)。此(ci)外(wai)，邏(luo)輯(ji)分(fen)析(xi)儀(yi)的(de)高(gao)級(ji)測(ce)量(liang)能(neng)力(li)也(ye)增(zeng)加(jia)了(le)測(ce)量(liang)的(de)複(fu)雜(za)程(cheng)度(du)，通(tong)常(chang)會(hui)給(gei)今(jin)天(tian)的(de)許(xu)多(duo)MCU和DSP的設計調試帶來約束。而且MSO對用戶更加友好，提供快速的波形更新率。基於高度集成硬件體係結構的MSO因而有遠為敏捷的響應，使用也容易得多。

那MSO具有哪些功能特色呢?以SIGLENT SDS2000係列為例
，它可以選配邏輯通道功能，主要的功能特色包括：
8個高速定時通道, 具有高達500MSa/s 的采樣率

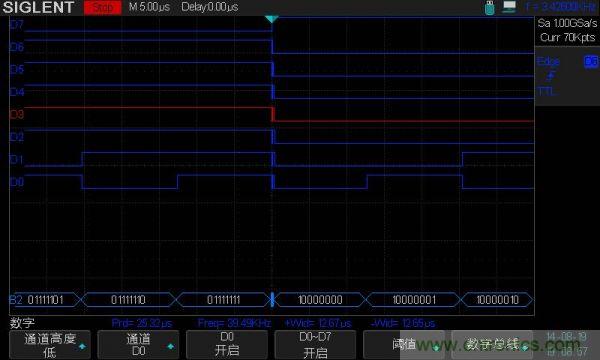

圖1：觸發和顯示8位的數字信號

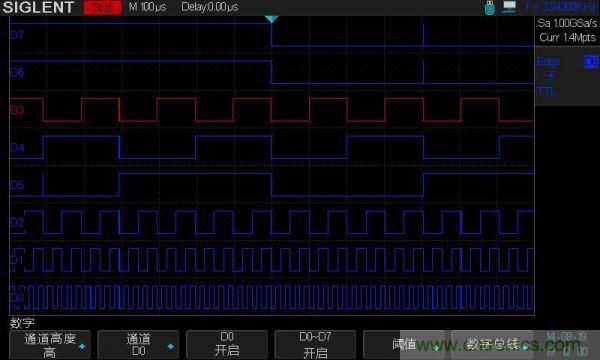

圖2：觸發和顯示16進製或2進製的總線波形

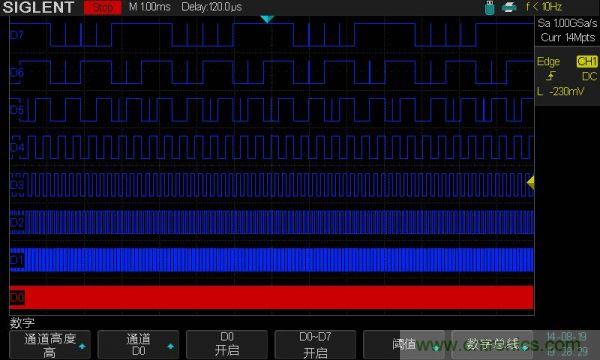

圖3：數字信號測量




圖4：數學類檔位旋鈕改變的數字通道波形

總而言之，MSO示波器操作簡單，功能實用，是工程師測試測量的理想選擇。
