跟工程師一起DIY高效低成本LED電源
發布時間:2014-06-25 責任編輯:echotang
【導讀】LED電dian源yuan的de設she計ji需xu要yao考kao慮lv諸zhu多duo因yin素su,效xiao率lv和he質zhi量liang缺que一yi不bu可ke,但dan又you不bu得de不bu控kong製zhi成cheng本ben。如ru何he在zai這zhe三san者zhe間jian找zhao到dao平ping衡heng點dian就jiu能neng設she計ji出chu一yi個ge較jiao為wei優you異yi的de電dian源yuan方fang案an,本ben文wen介jie紹shao一yi位wei工gong程cheng師shi自zi己ji設she計ji的de一yi個ge小xiao成cheng本ben電dian源yuan方fang案an,僅jin供gong大da家jia參can考kao。
方案特點:
隔離方案:能過CE
輸入:AC85~265V
輸出:9.05V電流0.7A
PF值:220V時,0.938(還可以調大一點)
THD:15%左右
電源效率:82%
尺寸:PCB40*25*16
整個電源材料成本約人民幣8元

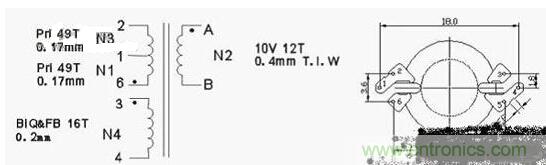

采用3x3WRM6變壓器,變壓器原理圖如下:

圖1:變壓器原理圖
方案原理框圖如下:

圖2:方案原理框圖
