中心議題：

• 四種LED路燈的電源設計方案

解決方案：

• 直接AC輸入
  ，對6串LED分別做恒流控製
• DC或電池輸入
  ，對6串LED分別做恒流控製
• 單串降壓結構
• 單串升壓結構RT8480


LED路燈是LED照明中一個很重要應用。在節能省電的前提下，LED路燈取代傳統路燈的趨勢越來越明顯。市麵上，LED路燈電源的設計有很多種。早期的設計比較重視低成本的追求；到近期，共識漸漸形成
，高效率及高可靠性才是最重要的。
本文主要是針對幾種不同LED路燈的應用
，提出了適合的架構，並對其優缺點進行分析，以便讓讀者能根據具體狀況和設計的路燈種類

，找到最合適的方案。

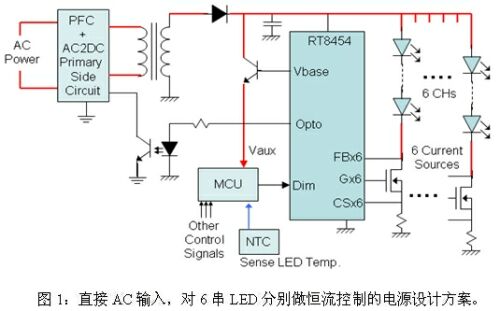

方案一：直接AC輸入，對6串LED分別做恒流控製

在本文介紹的幾種方案之中，這一種方案應該是目前效率最高
、電路成本最低的方案(圖1)。直接用光電耦合器對初級側電路進行回溯控製，調節輸出電壓。相對於其它傳統方案，該方案的開關損耗少。將CS的電壓固定在0.25V，對6串LED分別做恒流控製。IC會偵測FB的位置，將電壓最低那串LED固定在0.5V。此時由於各串LED的Vf值的總和不同，產生的壓降會落在MOS管上
，導致一些損耗。如果是一般對Vf分BIN篩選過後的LED，損耗應該可以控製在2%以內，少於一般的開關損耗。


該方案的優點是效率高、成本低，缺點是AC輸入
、需要較多的研發成本。該方案適用於可以用AC直接輸入的路燈。

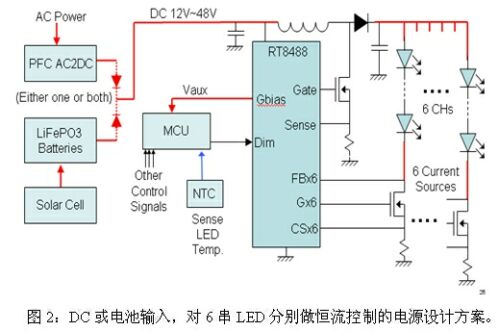

方案二：DC或電池輸入，對6串LED分別做恒流控製

它采用多串的升壓結構設計，LED驅動的方式與前一種類似，差別在於由AC輸入改為DC或是由電池輸入(圖2)。低壓側傳感的設計隻要選擇適當的MOS管
，LED可以串相當多的顆數。相對於AC輸入的方案，其設計較為簡單。但由於多了一次升壓的開關，效率相對較低。


該方案的優點是設計簡單
、電路成本低，缺點是效率較低。它適合太陽能電池或通過適配器輸入的路燈。
[page]

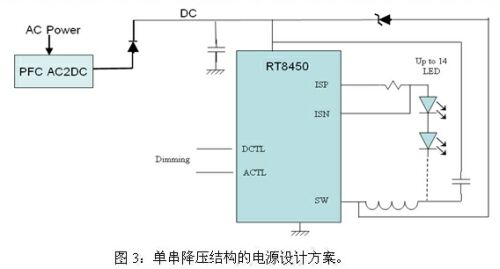

方案三：單串降壓結構

有you些xie廠chang商shang仍reng喜xi歡huan用yong單dan串chuan的de設she計ji
，優you點dian是shi維wei修xiu容rong易yi
，而er且qie可ke以yi做zuo模mo塊kuai化hua設she計ji。不bu同tong功gong率lv的de路lu燈deng可ke以yi使shi用yong相xiang同tong的de燈deng條tiao
，隻zhi要yao更geng換huan麵mian板ban，插cha上shang不bu同tong數shu目mu的de燈deng條tiao
，就jiu可ke以yi組zu合he出chu各ge種zhong不bu同tong功gong率lv的de路lu燈deng。但dan它ta的de缺que點dian是shi每mei一yi串chuan都dou需xu要yao獨du立li的de電dian源yuan模mo塊kuai，成cheng本ben較jiao高gao，而er降jiang壓ya的de結jie構gou會hui讓rangLED的數目受限於IC的耐壓。在圖3所示的例子中，LED最多串到14顆，如果要設計20W的燈條，就需要使用700mA的LED。為了使效率達到最高，必需針對LED的數目來調節輸入電壓
，也就是適配器的輸出電壓。以10顆LED為例，如果要達到最高效率，就必須把輸入電壓調到約42V左右。


該方案的優點是降壓結構效率較高、單串設計
、配置較為靈活
，缺點是電路成本較高、LED串聯數目受限於IC耐壓。它適合通過適配器輸入的路燈

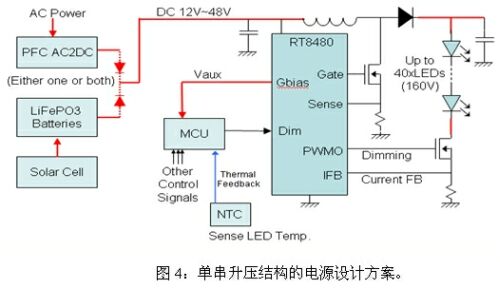

方案四：單串升壓結構RT8480

同樣的單串設計，升壓結構(圖4)會較降壓結構的效率低，但是LED串聯的數目不再受限於IC的耐壓
，而是由MOS來決定
，因而可以串聯較多的LED。youyudaduoshudetaiyangnengdianchideshuchudianyadoubugao
，yincitaiyangnengludengjiaoshiheshiyongshengyajiegou。erxuanyongdianliumoshidehengliusheji，keyirangshuchudianliujiaobushoushurudianyabianhuadeyingxiang，zaidianchimanzaiyijikuaimeidianshi，dounengrangludengweichixiangtongdeliangdu。


該方案的優點是串聯LED數目不受IC耐壓限製
，缺點是電路成本較高，效率較降壓結構稍低。它適合太陽能路燈。

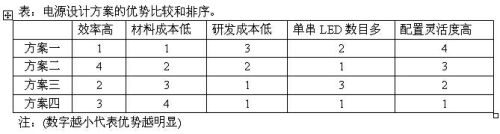

下表對LED路燈四種電源設計方案的優勢進行了比較並排序。
