磁珠（Ferrite bead）的等效電路是一個DCR電阻串聯一個電感並聯一個電容和一個電阻。DCR是shi一yi個ge恒heng定ding值zhi

，但dan後hou麵mian三san個ge元yuan件jian都dou是shi頻pin率lv的de函han數shu
，也ye就jiu是shi說shuo它ta們men的de感gan抗kang，容rong抗kang和he阻zu抗kang會hui隨sui著zhe頻pin率lv的de變bian化hua而er變bian化hua，當dang然ran它ta們men阻zu值zhi，感gan值zhi和he容rong值zhi都dou非fei常chang小xiao。

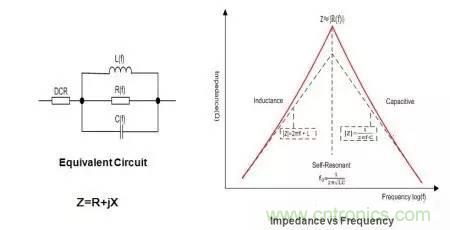

從等效電路中可以看到，當頻率低於fL（LC諧振頻率）時
，磁珠呈現電感特性

；當頻率等於fL時
，磁珠是一個純電阻，此時磁珠的阻抗（impedance）最大
；當頻率高於諧振頻率點fL時

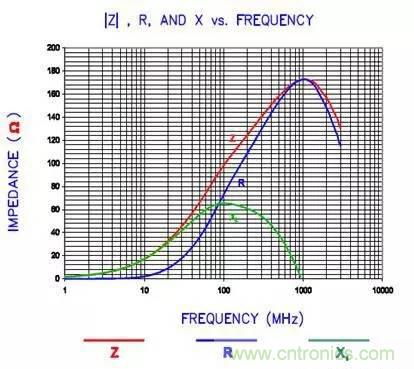

，磁珠則呈現電容特性。EMI選用磁珠的原則就是磁珠的阻抗在EMI噪聲頻率處最大。比如如果EMI噪聲的最大值在200MHz,那你選擇的時候就要看磁珠的特性曲線，其阻抗的最大值應該在200MHz左右。下圖是一個磁珠的實際的特性曲線圖。大家可以看到這個磁珠的峰值點出現在1GHz左右。在峰點時
，阻抗（Z）曲線的值與電阻（R）的相等。也就是說這個磁珠在1GHz時，是個純電阻，而且阻抗值最大。







前麵簡單介紹了EMIcizhudejibentexingquxian。congcizhudezukangquxianlaikan
，qishitadetexingjiushikeyiyonglaizuogaopinxinhaolvboqi。xuyaozhuyideshi，tongchangdajiakandaodechangjiatigongdecizhuzukangquxian，doushizaiwupianzhidianliuqingkuangxiaceshidedaodequxian。dandabufencizhutongchangbeifangzaidianyuanxianshangyonglailvchudianyuandeEMI噪聲。而在有偏置電流的情況下

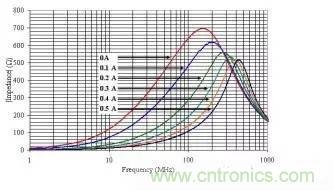

，磁珠的特性會發生一些變化。下麵是某個0805尺寸 額定電流500mA的磁珠在不同的偏置電流下的阻抗曲線。大家可以看到，隨著電流的增加
，磁珠的峰值阻抗會變小，同時阻抗峰值點的頻率也會變高。





在進一步闡述磁珠的特性之前，讓我們先來看一下磁珠的主要特性指標的定義：Z (阻抗
，impedance ohm) :磁珠等下電路中所有元件的阻抗之和,它是頻率的函數。通常大家都用磁珠在100MHz時的阻抗值作為磁珠阻抗值。DCR (ohm): 磁珠導體的的直流電阻。額定電流：當磁珠安裝於印刷線路板並加入恒定電流，自身溫升由室溫上升40C時的電流值。那麼EMI磁珠有成千上萬種，阻抗曲線也各不相同，我們應該如根據我們的實際應用選擇合適的磁珠呢？

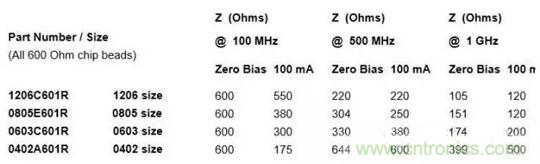

讓我們首先來看一下阻抗值同為600ohm@100MHz但尺寸大小不同的磁珠在不同偏置電流電流和工作頻率下的特性。







讓我們再來看一下下麵兩個不同曲線特征的磁珠A和磁珠B應用於信號線時的情況。

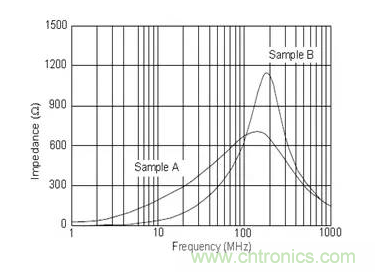

磁珠A和磁珠B的阻抗峰值都在100MHz和200MHz之間
，但磁珠A阻抗頻率曲線比較平坦，磁珠B則比較陡峭。



我們將兩個磁珠分別放在如下的20MHz的信號線上

，看看對信號輸出會產生什麼樣的影響。

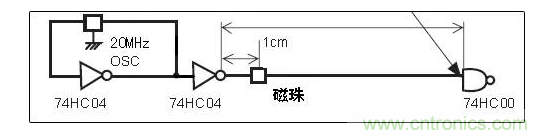

波形測試點

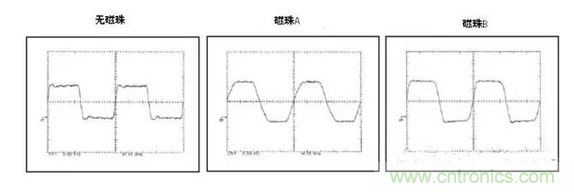

下麵是用示波器分別量測磁珠輸出端的波形圖





從輸出波形來看

，磁珠B的輸出波形失真要明顯小於磁珠A。



原因是磁珠B的阻抗頻率波形比較陡峭，其阻抗在200MHz時較高，隻對200MHz附近的信號的衰減較大，但對頻譜很寬的方波波形影響較小。而磁珠A的阻抗頻率特性比較平坦，其對信號的衰減頻譜也比較寬，因此對方波的波形影響也較大。

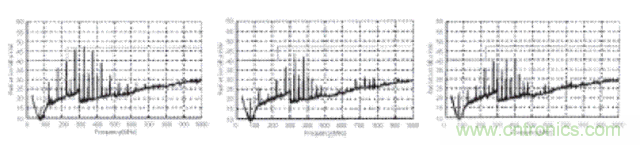

下麵是上述三種情況對應的EMI測試結果。結果是磁珠A和磁珠B都會對EMI噪聲產生很大的衰減。磁珠A在整個EMI頻譜範圍內的衰減要稍好於磁珠B。





因此，在具體選用磁珠時
，阻抗頻率特性平坦型的磁珠A比較適合應用於電源線
，而頻率特性比較陡峭的磁珠B則較適合應用於信號線。磁珠B在應用於信號線時，可以在盡量保持信號完整性的情況下
，盡可能隻對EMI頻率附近的噪聲產生最大的衰減。





EMC磁珠應用於電子線路中抑製EMI,主要有兩種應用： 1.最常見用於電源線。2.用於信號線像音頻，視頻線等。那應該如何根據實際應用從千萬種不同特性的EMC磁珠中選擇合適的磁珠用於自己的係統設計呢？



向前麵所述，如果要選用磁珠用於電源線，應該做如何選擇呢？



首 先，要知道開關電源的工作頻率。通常大多數開關電源工作於幾百KHz
，少數的可以工作到幾MHz. 這個頻率基本上是在傳導輻射的頻率範圍。對於起始於30MHz輻射頻率來講
，屬於低頻的範圍。一般來講
，電源產生的輻射EMI噪聲
，通常在小於 100MHz-300MHz範圍. 因此，選擇磁珠用選用峰值頻率小於300MHz低頻型的磁珠。



其(qi)次(ci)，就(jiu)是(shi)要(yao)知(zhi)道(dao)電(dian)源(yuan)的(de)工(gong)作(zuo)電(dian)流(liu)。對(dui)於(yu)哪(na)些(xie)放(fang)置(zhi)於(yu)開(kai)關(guan)或(huo)非(fei)直(zhi)流(liu)信(xin)號(hao)的(de)磁(ci)珠(zhu)，通(tong)常(chang)要(yao)講(jiang)交(jiao)流(liu)信(xin)號(hao)轉(zhuan)換(huan)有(you)效(xiao)值(zhi)
，以(yi)此(ci)來(lai)選(xuan)擇(ze)磁(ci)珠(zhu)的(de)額(e)定(ding)電(dian)流(liu)。



對於用於電源線磁珠尺寸，像我們前麵講到的
，在滿足排版空間設計要求情況下，要盡量選用大尺寸的磁珠。



用於電源線的磁珠

，DCR是十分關鍵的參數

，特別是對於電池供電的便攜式設備
，像手機，平板電腦等。應盡量選用DCR小的磁珠用於電源線，以提高電源效率。



當然，從抑製EMI的角度來講，磁珠的峰值阻抗越高越好。但通常，磁珠的阻抗與DCR成反比關係。需喲根據實際的應用情況，在DCR和阻抗間做一折中選擇。



最後，就像前麵所講的
，磁珠的阻抗曲線要盡量平坦
，以最大限度的濾除電源的高次諧波噪聲。





假jia如ru磁ci珠zhu用yong於yu信xin號hao線xian，那na應ying該gai如ru何he選xuan擇ze磁ci珠zhu的de種zhong類lei呢ne？首shou先xian，我wo們men應ying該gai知zhi道dao磁ci珠zhu要yao用yong於yu何he種zhong信xin號hao線xian
，比bi如ru是shi音yin頻pin，視shi頻pin還hai是shi其qi他ta。這zhe也ye就jiu是shi說shuo應ying該gai知zhi道dao信xin號hao的de工gong作zuo頻pin率lv。原yuan則ze上shang，磁ci珠zhu的de阻zu抗kang峰feng值zhi頻pin率lv應ying至zhi少shao高gao於yu信xin號hao的de有you效xiao帶dai寬kuan，否fou則ze會hui影ying響xiang影ying響xiang信xin號hao完wan整zheng性xing，從cong而er影ying響xiang係xi統tong的de正zheng常chang工gong作zuo。即ji使shi對dui於yu像xiang音yin頻pin之zhi類lei的de低di頻pin信xin號hao，因yin為wei音yin頻pin信xin號hao通tong常chang是shi由you音yin頻pin解jie碼ma器qi解jie碼ma而er來lai，其qiEMI噪聲通常是音頻解碼器的幾十MHz的時鍾頻率諧波。



因此，即使是低頻的音頻信號
，其EMI噪聲通常也會是高達幾十甚至幾百MHz的高頻噪聲。其次，要知道信號電流。對於大多數信號而言
，像視頻
，RS232deng，jinjinshixinhaoeryi，bingmeiyoutaidadedianliushuchu，yincitongchangbuxuyaokaolvcizhudeedingdianliu。danduiyuyinpinxinhao
，tongchangshiyougonglvshuchude，cishicizhudexuanzejiuyaokaolvshuchudianliu。cishiyaojiangyinpinxinhaozhesuanchengyouxiaozhilaixuanqushidangedingdianliudecizhu。



峰值阻抗應選擇在可能出現EMI問題的頻率點附近。用於高速信號的磁珠要注意阻抗匹配，比如用於視頻信號線的磁珠阻抗在100MHz左右要在50歐姆左右。用於信號線的磁珠，通常不需要考慮磁珠DCR，磁珠的尺寸要越小越好。最後就是磁珠的阻抗曲線要盡量陡峭，以免影響信號完整性。小磁珠
，大學問！但願這幾篇拙文能夠給廣大讀者有些幫助。
