鉭(tan)電(dian)容(rong)全(quan)稱(cheng)是(shi)鉭(tan)電(dian)解(jie)電(dian)容(rong)，也(ye)屬(shu)於(yu)電(dian)解(jie)電(dian)容(rong)的(de)一(yi)種(zhong)，使(shi)用(yong)金(jin)屬(shu)鉭(tan)做(zuo)介(jie)質(zhi)

，不(bu)像(xiang)普(pu)通(tong)電(dian)解(jie)電(dian)容(rong)那(na)樣(yang)使(shi)用(yong)電(dian)解(jie)液(ye)，鉭(tan)電(dian)容(rong)不(bu)需(xu)像(xiang)普(pu)通(tong)電(dian)解(jie)電(dian)容(rong)那(na)樣(yang)使(shi)用(yong)鍍(du)了(le)鋁(lv)膜(mo)的(de)電(dian)容(rong)紙(zhi)繞(rao)製(zhi)，本(ben)身(shen)幾(ji)乎(hu)沒(mei)有(you)電(dian)感(gan)，但(dan)這(zhe)也(ye)限(xian)製(zhi)了(le)它(ta)的(de)容(rong)量(liang)。此(ci)外(wai)
，由(you)於(yu)鉭(tan)電(dian)容(rong)內(nei)部(bu)沒(mei)有(you)電(dian)解(jie)液(ye)，很(hen)適(shi)合(he)在(zai)高(gao)溫(wen)下(xia)工(gong)作(zuo)。 這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體鉭電容器電性能優良，工作溫度範圍寬，而且形式多樣

，體積效率優異，具有其獨特的特征：鉭tan電dian容rong器qi的de工gong作zuo介jie質zhi是shi在zai鉭tan金jin屬shu表biao麵mian生sheng成cheng的de一yi層ceng極ji薄bo的de五wu氧yang化hua二er鉭tan膜mo。此ci層ceng氧yang化hua膜mo介jie質zhi與yu組zu成cheng電dian容rong器qi的de一yi端duan極ji結jie合he成cheng一yi個ge整zheng體ti，不bu能neng單dan獨du存cun在zai。因yin此ci單dan位wei體ti積ji內nei具ju有you非fei常chang高gao的de工gong作zuo電dian場chang強qiang度du
，所suo具ju有you的de電dian容rong量liang特te別bie大da
，即ji比bi容rong量liang非fei常chang高gao
，因yin此ci特te別bie適shi宜yi於yu小xiao型xing化hua。



貼片鉭電容封裝及規格介紹

貼片鉭電容封裝



比較常見的有三環電容、YAGEO電容、MURATA電容、風華電容
、SAMSUNG電容

、AVX電容等。Taj係列貼片鉭電容是AVX公司生產的一種貼片封裝的鉭電解電容
，是電子市場上最常見的一種型號。



一、固體鉭電容特性



●體積小 由於鉭電容采用了顆粒很細的鉭粉，而且鉭氧化膜的介電常數ε比鋁氧化膜的介電常數高，因此鉭電容的單位體積內的電容量大。



●使用溫度範圍寬，耐高溫 由於鉭電容內部沒有電解液

，很適合在高溫下工作。一般鉭電解電容器都能在－50℃~100℃的溫度下正常工作
，雖然鋁電解也能在這個範圍內工作，但電性能遠遠不如鉭電容。



●壽命長、絕緣電阻高
、漏電流小 鉭電容中鉭氧化膜介質不僅耐腐蝕，而且長時間工作能保持良好的性能



●容量誤差小



●等效串聯電阻小（ESR），高頻性能好





●耐電壓不夠高 電流小 價格高

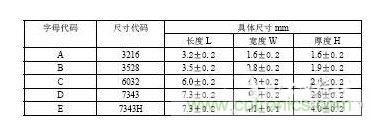

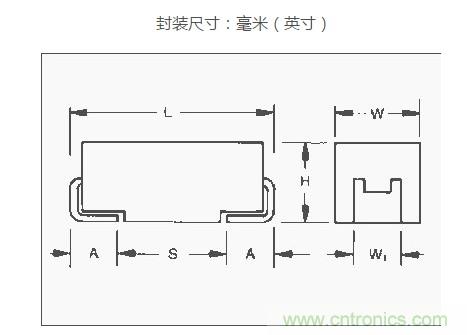

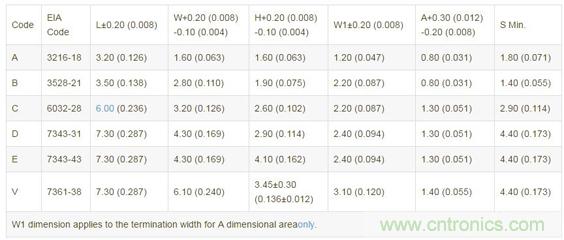

貼片鉭電容封裝、尺寸

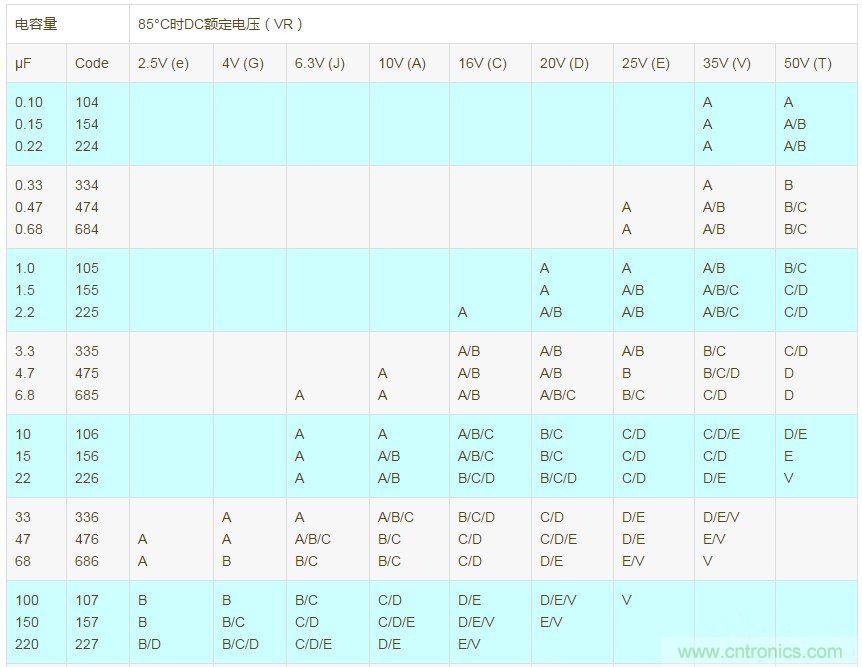

AVX 常規係列（TAJ）貼片鉭電容：容量和額定電壓（字母表示封裝大小）

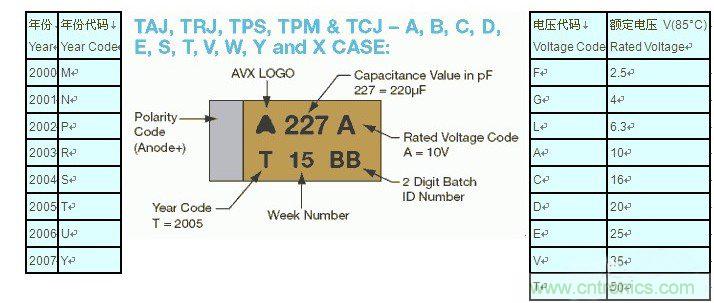

AVX貼片鉭電容標識





鉭電容技術規格和選型（以VISHAY 和AVX為例說明）



（一）VISHAY



1
、型號表示方法



293D 107 X9 010 D 2 W



① ② ③ ④ ⑤ ⑥ ⑦



① 表示係列，VISHAY 有293D 和593D 兩個係列
，293D 表示普通鉭電容，593D



表示的是低阻抗鉭電容，直流電阻小於1 歐，一般在100 毫歐到500 毫歐之間。



② 表示電容的容量，範圍從0.1UF----680UF



③ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）



④ 表示電容的耐壓
，指在85℃時額定直流電壓，鉭電容的耐壓範圍從4V---50V



⑤ 表示鉭電容的尺寸大小
，有A


、B、C、D、E、P 五種尺寸



⑥ 表示電容的焊點材料，一般是鎳銀和鈀銀



⑦ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤

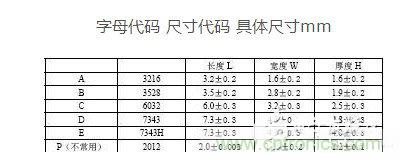

2、外形尺寸

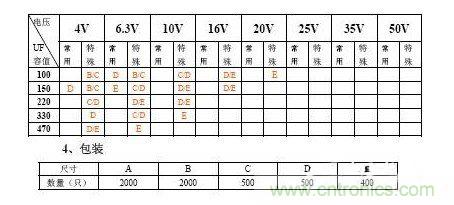

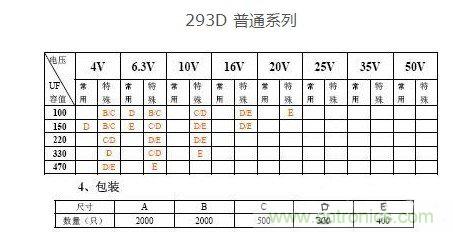

容量與電壓和尺寸的範圍關係表





593D 低阻係列（通用低阻鉭電容為100UF----470UF）





（二）AVX



1
、型號表示方法



TAJ C 100 K 010 R



① ② ③ ④ ⑤ ⑥



① 表示係列，AVX 有TAJ 和TPS 兩個係列，TAJ 表示普通鉭電容，TPS 表示的是



低阻抗鉭電容，直流電阻小於1 歐
，一般在100 毫歐到500 毫歐之間，特殊的



可以低到40 毫歐。



② 表示鉭電容的尺寸大小，有A、B
、C、D、E、Y、V 六種尺寸



③ 表示電容的容量，範圍從0.1UF----1000UF



④ 表示容量誤差

，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）



⑤ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓範圍從4V---50V



⑥ 表示包裝方式，有兩種包裝方式
，7 寸盤和13 寸盤



2
、外形尺寸

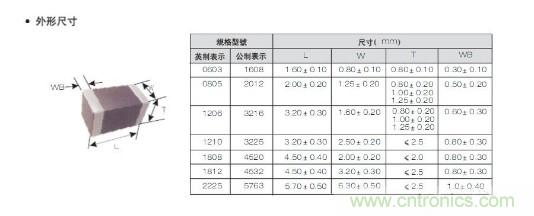

貼片鉭電容規格介紹

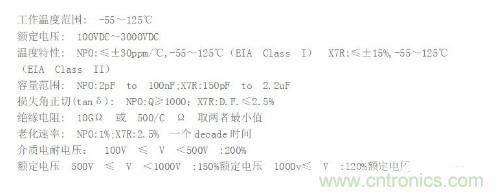

貼片鉭電容規格特性



1.利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大2.單片結構保證有極佳的機械性強度及可靠性



3.極高的精確度
，在進行自動裝配時有高度的準確性



4.因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現
，具有較強可靠性與穩定性



5.低集散電容的特性可完成接近理論值的電路設計6.殘留誘導係數小
，確保上佳的頻率特性



7.因電解電容器領域也獲得了電容，故使用壽命延長，更造於具有高可靠性的電源



8.由於ESR低，頻率特性良好
，故最適合於高頻
，高密度類型的電源

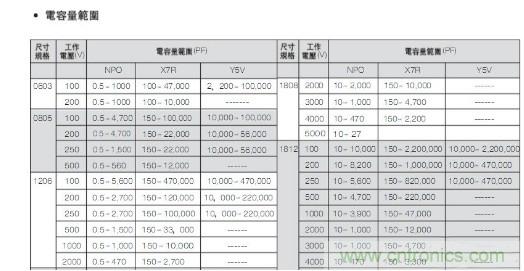

貼片電容規格：



容量：0.1PF-100000000PF









用途：



貼片鉭電容是電子設備中大量使用的電子元件之一
，廣泛應用於隔直，耦合
，旁路
，濾波
，調諧回路，能量轉換，控製電路等方麵。如：筆記本、主板、手機、數字照相機等一般電子回路及高電壓回路
、液晶Backlight之變換器回路。



應用



貼片式陶瓷電容無極性，容量也很小（PF級），一般可以耐很高的溫度和電壓
，常用於高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。









關於貼片鉭電容的介紹就到這裏了
，如有不足之處歡迎指正。


推薦閱讀：
如何對電機進行高效分析？
