在PCB設計中，Design Rule設計規則是關係到一個PCB設(she)計(ji)成(cheng)敗(bai)的(de)關(guan)鍵(jian)。所(suo)有(you)設(she)計(ji)師(shi)的(de)意(yi)圖(tu)

，對(dui)於(yu)設(she)計(ji)的(de)功(gong)能(neng)體(ti)現(xian)都(dou)通(tong)過(guo)設(she)計(ji)規(gui)則(ze)這(zhe)個(ge)靈(ling)魂(hun)來(lai)驅(qu)動(dong)和(he)實(shi)現(xian)。精(jing)巧(qiao)細(xi)致(zhi)的(de)規(gui)則(ze)定(ding)義(yi)可(ke)以(yi)幫(bang)助(zhu)設(she)計(ji)師(shi)在(zai)PCB布局布線的工作中得心應手，節省工程師的大量精力和時間，幫助設計師實現優秀的設計意圖
，大大方便設計工作的進行。



整個PCB設計都需要遵守規則定義。包括最基本的電氣規則（間距
，短路斷路），布線規則（線寬，走線風格
，過孔樣式，扇出等），平麵規則（電源地平麵層連接方式


，鋪銅連接方式）；以及其他常用的輔助規則如布局規則

，製造規則
，高速設計規則
，信號完整性規則等等。在設計完成之後，還可進行規則檢查Design Rule Check來重新審視您的設計
，看看有無違反規則的情況發生並加以改進和完善。



本次小技巧解決問題6：如何將不同的區域設置不同的規則？介紹在AlTIum Designer中采用Room來分塊分區域
，然後針對該區域進行相應的規則設置和應用。



巧用Room設置特定區域裏的線寬規則

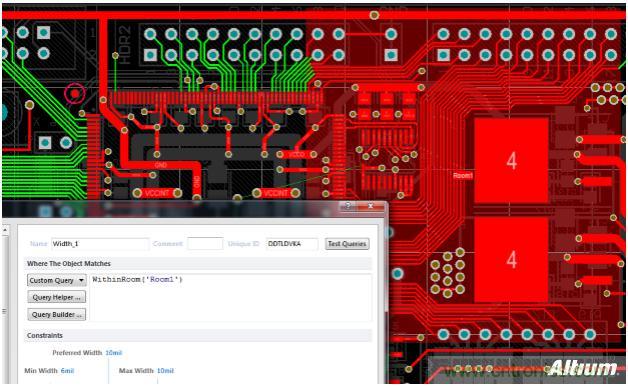

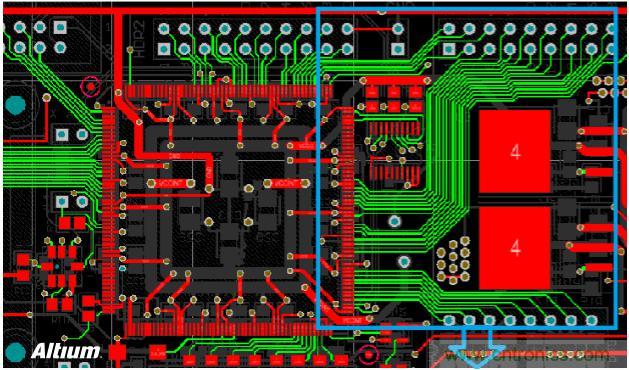

在PCB規則定義中，比如要對一塊特定的區域采用不同的規則，那麼Room是解決這類問題的首選。首先用Room框出這一塊特定區域並命名為Room1。然後在規則定義裏選擇WithinRoom(''Room1'') ，之後可以為這個Room裏的對象設置各種規則。比如下圖所示，線寬規則全部違反了最小線寬設定值，所以都有綠色高亮顯示。然後為右邊的區域框選了Room1，分別為其設置了較寬的線寬值10mil，那麼Room裏的線寬符合規則定義
，已經顯示正常，沒有綠色高亮違規顯示了。但同一根網絡的導線中
，Room之外的仍然綠色高亮顯示違規。這就是Room單獨設置規則的作用。











在Room裏框選出一定區域後
，不僅僅是可以單獨設置線寬規則
，還可以對它設置PCB Rule規則定義頁麵上的任意規則。



巧用Room設置特定區域裏的線間距規則



比如整個PCB中線間距的設置規則如下：



各個網絡間最小間距是10mil



差分對之間最小間距是20mil



當然這隻是為了展示Room的作用而進行的設置。實際上在布線的時候，所有間距包括差分對之間的間距都按照10mil布線。但是為了製造問題

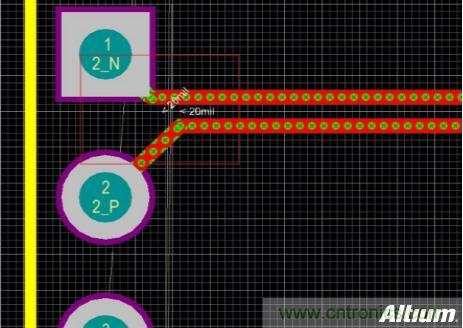

，差分對之間間距規則設置的是20mil，以致於DRC檢查時出現如下圖錯誤顯示。





而我們是接受10mil間距的差分對走線的

，就是要讓該報錯信息消失。這時

，采用Room對特定對象設置特定規則即可。



首先使用快捷鍵D,M,R，即Design > Rooms > Place Rectangular Room來創建一個新的Room。並為其設定相應規則。Room中的對象設置規則用語是withinroom(’Room名’)。如下圖所示，將Room中電氣間距設置為10mil。





然後畫個Room，將要使用該特定規則的對象(在這裏是差分對布線)罩進去。

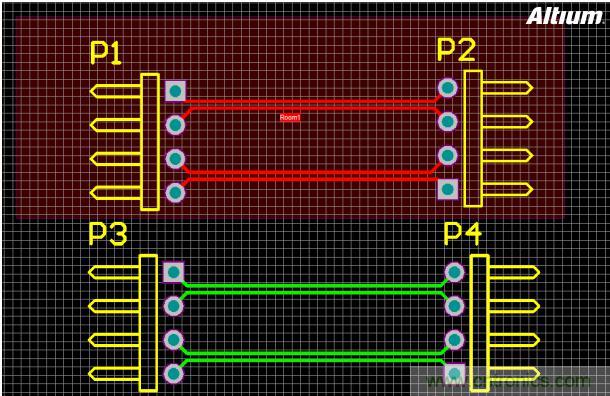

很明顯，2組同樣連線同樣間距的差分對
，在Room裏的對象沒有報錯，使用新建Room設置的規則。而Room外的對象依然是報錯狀態。這就是Room為不同區域設置規則的效果。



當然除了以上介紹的Room為不同區域設置特定規則的應用之外
，Room還有兩個超級好用的技巧。一個是應用於多通道的Room內布局布線格式複用，即Copy Room Format功能。另一個是將一類元器件框在Room裏
，這樣拖動所用這些元器件時隻需要拖動Room即可。對這兩個方便的技巧，各位可以在以後的工作中嚐試。
