PCB的EMC設計的關鍵，是盡可能減小回流麵積
，讓回流路徑按照我們設計的方向流動。而層的設計是PCB的基礎，如何做好PCB層設計才能讓PCB的EMC效果最優呢？





PCB疊層EMC規劃與設計思路的核心就是合理規劃信號回流路徑，盡可能減小信號從單板鏡像層的回流麵積，使得磁通對消或最小化。



1、單板鏡像層



鏡像層是PCB內部臨近信號層的一層完整的敷銅平麵層（電源層

、接地層）。主要有以下作用：



（1）降低回流噪聲：鏡像層可以為信號層回流提供低阻抗路徑，尤其在電源分布係統中有大電流流動時，鏡像層的作用更加明顯。



（2）降低EMI：鏡像層的存在減少了信號和回流形成的閉合環的麵積，降低了EMI；



（3）降低串擾：有助於控製高速數字電路中信號走線之間的串擾問題，改變信號線距鏡像層的高度，就可以控製信號線間串擾
，高度越小，串擾越小；



（4）阻抗控製，防止信號反射。



2、鏡像層的選擇



（1）電源、地平麵都能用作參考平麵，且對內部走線有一定的屏蔽作用；



（2）相對而言，電源平麵具有較高的特性阻抗
，與參考電平存在較大的電勢差，同時電源平麵上的高頻幹擾相對比較大；



（3）從屏蔽的角度，地平麵一般均作了接地的處理，並作為基準電平參考點
，其屏蔽效果遠遠優於電源平麵；



（4）選擇參考平麵時，應優選地平麵
，次選電源平麵。





genjumaikesiweifangcheng
，fenlidedaidiantihuodianliu

，tamenzhijiandeyiqiediandejicidezuoyongdoushitongguotamenzhijiandezhongjianquyuchuandide，bulunzhongjianquyushizhenkonghaishishitiwuzhi。zaiPCBzhongcitongzongshizaichuanshuxianzhongchuanbode，ruguoshepinhuiliulujingpingxingkaojinqixiangyingdexinhaolujing，zehuiliulujingshangdecitongyuxinhaolujingshangdecitongshifangxiangxiangfande
，zheshitamenxianghudiejia
，zededaoletongliangduixiaodexiaoguo。

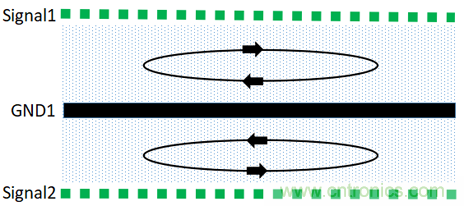

如何用右手定則來解釋信號層與地層相鄰時磁通對消效果，解釋如下：



（1）當導線上有電流流過時，導線周圍便會產生磁場，磁場的方向以右手定則來確定。



（2）dangyouliangtiaobicikaojinqiepingxingdedaoxian，ruxiatusuoshi，qizhongyigedaotidedianliuxiangwailiuchu，lingyigedaotidedianliuxiangneiliuru
，ruguoliuguozhelianggendaoxiandedianliufenbieshixinhaodianliuhetadehuiliudianliu
，namezhelianggedianliushidaxiaoxiangdengfangxiangxiangfande，suoyitamendecichangyeshidaxiaoxiangdeng，erfangxiangshixiangfande
，yincinengxianghudixiao。

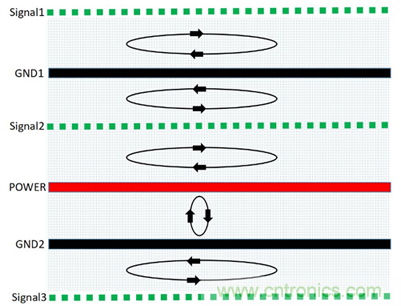

1、對於六層板，優先考慮方案3；





分析：



（1）由於信號層與回流參考平麵相鄰，S1、S2、S3相鄰地平麵，有最佳的磁通抵消效果，優選布線層S2

，其次S3、S1。



（2）電源平麵與GND平麵相鄰，平麵間距離很小，有最佳的磁通抵消效果和低的電源平麵阻抗。



（3）主電源及其對應的地布在4、5層，層厚設置時，增大S2-P之間的間距，縮小P-G2之間的間（相應縮小G1-S2層之間的間距），以減小電源平麵的阻抗，減少電源對S2的影響。

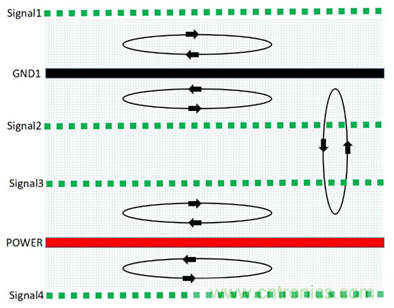

2、在成本要求較高的時候，可采用方案1；





分析：



（1）此種結構
，由於信號層與回流參考平麵相鄰，S1和S2緊鄰地平麵

，有最佳的磁通抵消效果
；



（2）電源平麵由於要經過S3和S2到GND平麵，差的磁通抵消效果和高的電源平麵阻抗；



（3）優選布線層S1、S2，其次S3
、S4。

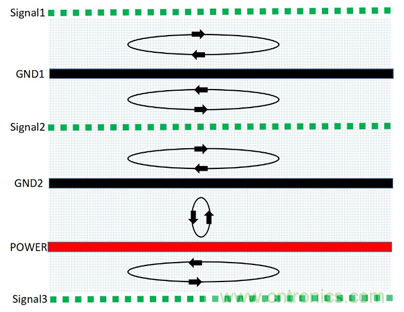

3、對於六層板，備選方案4





分析：



對於局部、少量信號要求較高的場合，方案4比方案3更適合
，它能提供極佳的布線層S2。



4

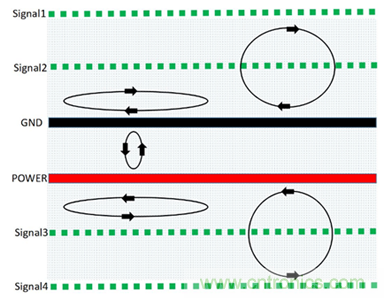

、最差EMC效果，方案2





分析：



此種結構，S1和S2相鄰
，S3與S4相鄰，同時S3與S4不與地平麵相鄰，磁通抵消效果差。





PCB層設計具體原則：



（1）元件麵、焊接麵下麵為完整的地平麵(屏蔽)
；



（2）盡量避免兩信號層直接相鄰；



（3）所有信號層盡可能與地平麵相鄰；



（4）高頻、高速、時鍾等關鍵信號布線層要有一相鄰地平麵。



希望通過此文的簡單介紹
，能幫助大家加深對PCB層設計的理解
，提前做好PCB的優化設計，一勞永逸。
