深度解析高誘電係陶瓷電容器老化特性
發布時間：2018-04-13 責任編輯：lina
【導讀】高誘電係陶瓷電容器，主要構成成分為鈦酸鋇（BaTiO3）。本係列電容器具有靜電容量隨著時間的推移而變小的現象。這個現象就叫作靜電容量的老化特性。
BaTiO3係是下圖1所示的鈣鈦框形結構，在居裏點以上溫度時，就是這樣的立方形。
圖1：BaTiO3 係電容器的結晶構造
BaTiO3xitaocidianrongqijiaredaojulidianyishangshi，jiejinggouzaoyouzhengfangjingxizhuanbianchenglifangjingxi。lengquedaojulidianwenduyixiashi，jiejinggouzaoyoulifangjingxizhuanbianchengzhengfangjingxi。（圖2）

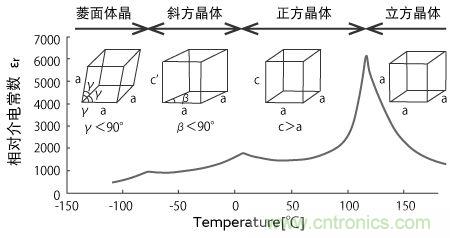

圖2：隨溫度結晶構造及介電率的變化(BaTiO3係)
總之，結晶對的微細構造加熱到居裏點以上溫度時，就能恢複到最初狀態，老化也就再次開始。
由於老化減少的靜電容量，在貴公司安裝工程的加熱過程可以恢複。

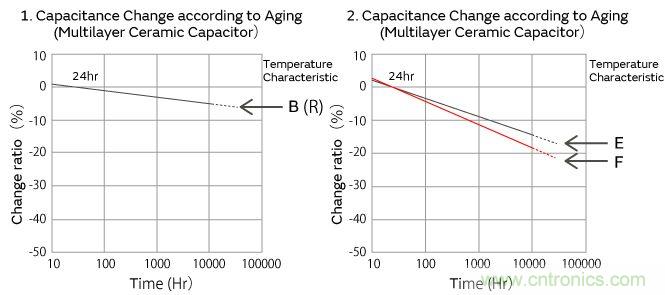

高誘電係的積層陶瓷電容器的靜電容量，以經過125℃以上的熱處理24小時後的值作為基準，與時間成對數關係直線性下降。請參考如下村田製品靜電容量老化特性的代表例子。
