對於速度的渴求始終在增長，傳輸速率每隔幾年就會加倍。這一趨勢在諸如計算、SAS和SATA存儲方麵的PCIe以yi及ji雲yun計ji算suan中zhong的de千qian兆zhao以yi太tai網wang等deng很hen多duo現xian代dai通tong信xin係xi統tong中zhong很hen普pu遍bian。信xin息xi革ge命ming對dui通tong過guo傳chuan輸shu介jie質zhi傳chuan送song數shu據ju提ti出chu了le巨ju大da挑tiao戰zhan。目mu前qian的de傳chuan輸shu介jie質zhi仍reng然ran依yi賴lai於yu銅tong線xian，數shu據ju鏈lian路lu中zhong的de信xin號hao速su率lv可ke以yi達da到dao大da於yu25Gbps，並且端口吞吐量可以大於100Gbps。

這些串行數據傳輸設計使用差分信號的方式
，通過被稱為差分對的一對銅線來傳送數據。A線路和B線路內的信號是等振幅、反相位高速脈衝。差分信號在很多電路上有使用，比如LVDS，CML和PECL等等。

傳送一個理想的串行比特流

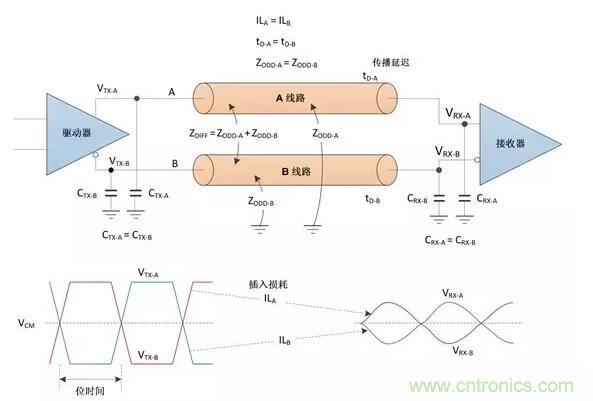

串行比特流是通過一個差分對傳播的差分信號。如圖1所示
，差分信號的預計到達時間是一樣的
，這樣的話，它們在接收端上保持差分信號的屬性（等振幅
、反相位）。一個接收器被用來恢複信號，然後正確地采樣和恢複數據
，從而實現無誤差數據傳輸。


對於差分對的要求

一個良好設計差分對是成功進行高速數據傳輸的關鍵因素。根據應用的不同，差分對可以是一對印刷電路板 (PCB) 走線
，一對雙絞線或一對共用絕緣和屏蔽的並行線（通常稱為Twin-axial電纜）。在這一係列中
，我將討論差分對的特點，以及針對高速數據傳輸的設計問題和解決方案。

在這一係列的第一部分中
，讓我們研究一下差分對的主要要求：

A線路和B線路都需要保持相當恒定和相等的特性阻抗，通常稱為奇模阻抗

，此時兩條線路均差分激勵。

差分信號應該在到達目的端時保持差分信號的屬性：幾乎相等的振幅和相反的相位。

每條線路的插入損耗應該大致相等。

每條線路的傳播延遲應該大致相等。

總之，我們應該尋求相等並且相當恒定的奇模阻抗，從而最大限度地減少從源端到目的端整條差分對長度上的阻抗波動。我們也應當使A線路與B線路之間的延遲匹配和插入損耗匹配。此外，我們需要確保插入損耗不會太多
，這樣的話，接收器能夠正確地恢複數據。

為了滿足上述要求，A線路和B線路應該在它們的物理布局布線中保持高對稱。發射器和接收器也應該在它們的A和B線路電路中保持高對稱，這樣的話
，它們在A線路和B線路上的電氣負載相等。

設計差分對，以最大限度地減少失真
