【導讀】如果電容器正常，表針先往右擺動，然後慢慢返回到無窮大處，容量越小向右擺動的幅度越小
，該過程如圖2—14suoshi。biaozhenbaidongguochengshijishangjiushiwanyongbiaoneibudianchitongguobiaobiduibeicedianrongqichongdiandeguocheng，beicedianrongqirongliangyuexiaochongdianyuekuai，biaozhenbaidongfuduyuexiao，chongdianwanchenghoubiaozhenjiutingzaiwuqiongdachu。

電容器常見的故障有開路
、短路和漏電。

無極性電容器的檢測

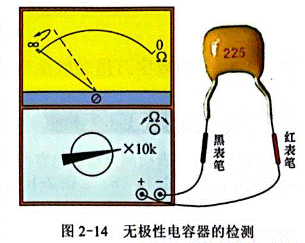

無極性電容器的檢測如圖2—14所示。

檢測無極性電容器時，萬用表撥至R×10k或R×1k擋（對於容量小的電容器選擇R×10k擋位），測量電容器兩引腳之間的阻值。

如果電容器正常，表針先往右擺動，然後慢慢返回到無窮大處，容量越小向右擺動的幅度越小，該過程如圖2—14suoshi。biaozhenbaidongguochengshijishangjiushiwanyongbiaoneibudianchitongguobiaobiduibeicedianrongqichongdiandeguocheng，beicedianrongqirongliangyuexiaochongdianyuekuai，biaozhenbaidongfuduyuexiao，chongdianwanchenghoubiaozhenjiutingzaiwuqiongdachu。

若檢測時表針無擺動過程
，而是始終停在無窮大處，說明電容器不能充電，該電容器開路。

若表針能往右擺動，也能返回，但回不到無窮大
，說明電容器能充電，但絕緣電阻小，該電容器漏電。

若表針始終指在阻值小或0處不動，這說明電容器不能充電，並且絕緣電阻很小，該電容器短路。

注意

對於容量小於0.01μFdezhengchangdianrongqi，zaiceliangshibiaozhenkenengbuhuibaidong，guwufayongwanyongbiaopanduanshifoukailu，dankeyipanbieshifouduanluheloudian。ruguohuaiyirongliangxiaodedianrongqikailu
，wanyongbiaoyouwufajianceshi，kezhaoxiangtongrongliangdedianrongqidaihuan，ruguoguzhangxiaoshi，jiushuomingyuandianrongqikailu.

有極性電容器的檢測

在檢測有極性電容器時，萬用表撥至R×1k或R×10k擋（對於容量很大的電容器，可選擇R×100擋） ，測量電容器正
、反向電阻。

如果電容器正常

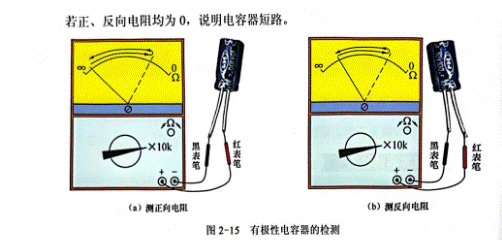

，在測正向電阻（黑表筆接電容器正極引腳，紅表筆接負極引腳）時，表針先向右做大幅度擺動，然後慢慢返回到無窮大處（用R×10k擋測量可能到）了無窮大處，但非常接近也是正常的） ，如圖2—15 （a）所示

；在測反向電阻時
，表也是先向右擺動，也能返回

，但一般回不到無窮大處，如圖 2—15 （b）所示。也就是說正常電解電容器的正向電阻大，反向電阻略小，它的檢測過程與判別正、負極是一樣

若正、反向電阻都很小，說明電容器漏電。

若正
、反向電阻均為無窮大
，表明電容器開路。
