最安全的供電係統：TN-S接零保護係統
發布時間：2019-03-22 責任編輯：xueqi
【導讀】農村供電沒有地線，不安全，容易造成觸電事故，因為使用的是TN-C供電係統，有沒有更安全的保護係統呢，可以加裝漏電保護器，和地線呢，答案是有，就是TN-S接零保護係統，和TN-C-S。

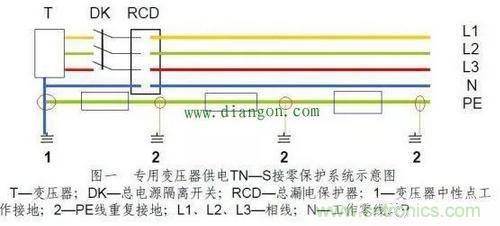

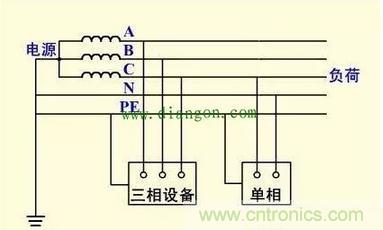

TN-S接零保護係統
1係統正常運行時，專用保護線上沒有電流，隻是工作零線上有不平衡電流。PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE上，安全可靠。
2工作零線隻用作單相照明負載回路。
3 專用保護線 PE 不許斷線，也不許進入漏電開關。
4幹線上使用漏電保護器，工作零線不得有重複接地，而 PE線有重複接地，但是不經過漏電保護器，所以 TN-S係統供電幹線上也可以安裝漏電保護器。
5 TN-S方式供電係統安全可靠，適用於工業與民用建築等低壓供電係統。在建築工程工工前的“三通一平”（電通、水通、路通和地平）——必須采用 TN-S 方式供電係統。
2005臨時用電安全技術規範要求TN-S接零保護係統必須配電室或總配電箱處做重複接地，首未端做重複接地，重複接地電阻值小於10Ω。
重複接地的用處，當線路上有保護零線斷開，當發生漏電時，漏電電流還能流向大地，減少對人身和設備的安全。
