經典：輸出短路保護的電路設計
發布時間：2014-04-08 責任編輯：xiongjianhua
【導讀】在日常生活、工作中，我們無時不刻與電有關的產品或設備接觸，而我們的生活、工作正常運轉，很少遇到故障或癱瘓，這都是電路保護的de功gong勞lao。電dian路lu保bao護hu中zhong的de短duan路lu保bao護hu設she計ji是shi工gong程cheng師shi們men經jing常chang用yong到dao的de電dian路lu之zhi一yi。例li如ru，一yi個ge高gao可ke靠kao性xing的de線xian性xing穩wen壓ya器qi通tong常chang需xu要yao有you限xian流liu保bao護hu電dian路lu，以yi防fang止zhi因yin負fu載zai短duan路lu或huo者zhe過guo載zai對dui穩wen壓ya器qi造zao成cheng永yong久jiu性xing的de損sun壞huai。看kan看kan小xiao編bian分fen享xiang的de一yi個ge經jing典dian輸shu出chu短duan路lu保bao護hu電dian路lu設she計ji。

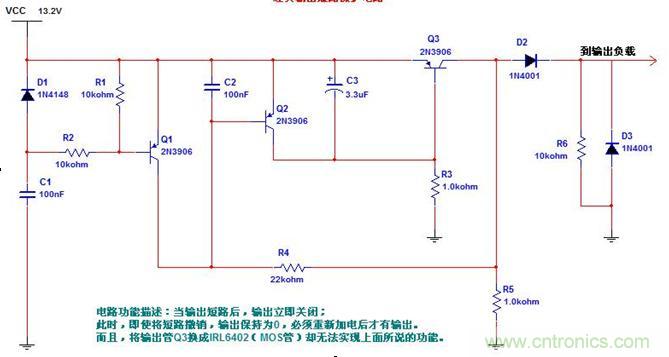

上電：C2 兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通（BE結壓降取0.7V），這個時間大概是0.12mS。但是同時Q1也在起到阻止Q2導通的作用，Q1導通的時間大概是：5.87mS也就是說 Q2在5.87mS後才會導通，但是同時C3在阻止Q3的導通，阻止時間是0.17mS。
Q3在上電0。17MS後導通，負載得電，Q3 C極電壓達到13.3左右，迫使Q2截至，由此可見Q1可以去掉。

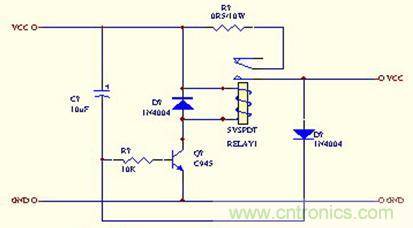

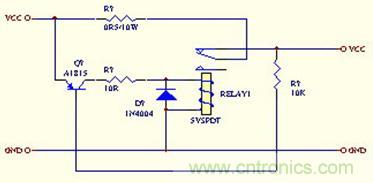

短路時，Q3 C極被拉低，Q2導通，形成自鎖，迫使Q3截止，Q3截至後麵負載沒有電壓，這時有沒有負載已經沒有關係了，所以即使拿掉負載也不會有輸出。要想拿掉負載後恢複輸出，可以在Q3得 C E結上接一個電阻，取1K左右。
