為拓展該應用市場，最近TDK株式會社號稱開發出了世界最小外形尺寸100507（L:1.0×W:0.5×H:0.7mm）的多層功率電感器，電感量達到1uH

，最大額定電流達到500mA。該產品在以往產品L:1.6×W:0.8×H:0.8（mm）的外形尺寸基礎上進一步追求小型化，體積和封裝麵積分別減小了約60%。其主要目標應用是智能手機、平板終端、數碼相機等移動設備的電源電路，它已從2013年7月起開始量產。

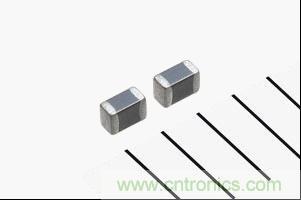

圖1：TDK今年7月發布100507尺寸多層片式1uH功率電感



不過，據筆者查證，Bourns今年1月就推出了更小尺寸100505（L:1.0×W:0.5×H:0.5mm）多層片式電感
，電感量範圍從0.001uH到0.1uH，支持的射頻範圍從550MHz到6GHz。隻不過，最大電感量比TDK的小了10倍，隻有0.1uH。另外
，支持的最大額定電流也隻有300mA，比TDK小了200mA。


Bourns大中華區FAE經理Lancelot Chen說：“我們的100505尺寸功率電感主要用於高速信號線，因此它不需要有很高的電感量，承受電流也不需要很高
，隻需要SRF高就可以。但TDK的產品主要用於DC-DC轉換器電路，因此電感量要求高一些
，但對SRF的要求就不需要那麼高。”


由於采用了TDK獨有的結構設計以及在材料技術方麵所積累的低損耗鐵氧體作為磁性材料
，TDK以100507的小尺寸實現了可在數百mA電源電路下使用的特性，額定電流高達500mA
，電感量高達1.0uH（±20%）
，直流電阻低至0.53毫歐（±30%）。



以往產品係列2520（L:2.5×W:2.0mm）、2016（L:2.0×W:1.6mm）、2012（L:2.0×W:1.2mm）
、1608（L:1.6×W:0.8mm）的各種尺寸基礎上，再加上本次的產品，TDK已可提供較為豐富的多層片式電感產品陣容。



與TDK相比，Bourns多層片式電感尺寸陣營為：100505,160808,201210和321613。其中160808和321613尺寸是帶屏蔽電感，最高電感量分別達到2.7uH和33uH，但支持的最高RF頻率分別隻有260MHz和320MHz。



在國內主要的電感供應商順絡電子的路線圖上
，100505甚至100503尺寸的多層片式功率電感（額定電流高達1A）今年Q2就要問世，隻是順絡網站上尚未宣布該產品是否已經出來

，目前筆者正在求證中。



順絡目前已經量產的是160805或160808尺寸的多層片式功率電感MPL1608係列，電感量從0.47uH到4.7uH，直流電阻從0.15歐姆到0.50歐姆
，電流可從600mA到1A，主要目標應用也是DC-DC轉換器電路。

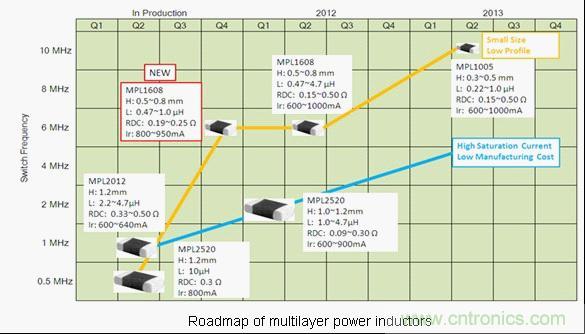

圖2：順絡電子多層片式功率電感發展路線圖



除1608係列片式功率電感，目前順絡還生產2012、2016
、2520係列尺寸多層片式功率電感。由於DC-DC轉換器的開關頻率變得越來越高，需要更低電感量和更小尺寸的功率電感。



通過使用順絡自己開發的專有鐵氧體材料，順絡在2011年開發出了1608係列尺寸電感。與2520尺寸功率電感相比
，MPL1608係列多層功率電感能夠節省74.4%的PCB板麵積，與2012尺寸電感相比

，則能節省48.8%的PCB板麵積。



MPL1608係列多層片式功率電感有0.5和0.8mm兩種厚度
，電感量分別為0.47uH和1.0uH

，承載電流可分別達到800mA和950mA。該係列電感帶有磁屏蔽層，可防止交叉耦合。
