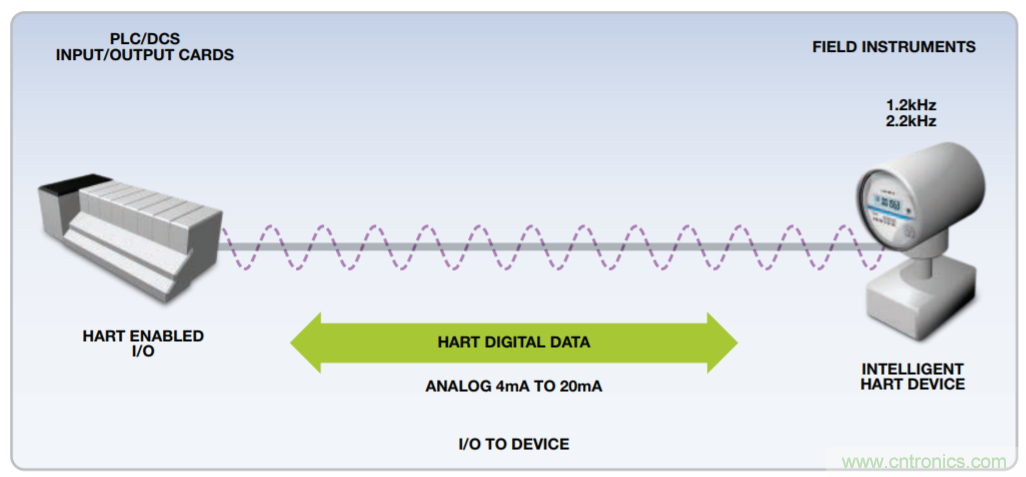

圖1. 兩個通信通道。



成功實現HART的關鍵是在嘈雜、惡劣的工業環境中對HART通信信號進行精確編碼和解碼的能力
，並獲得HART通信基金會對該係統的認證注冊。ADI利用AD5421(一款16位環路供電型4 mA至20 mA DAC)和AD5700(HART、FSK調製解調器)開發了一款支持HART的全功能型智能發射器參考演示。該電路(見圖2)已通過兼容性測試和驗證，並注冊為HART通信基金會認證的HART解決方案。注冊表明，由AD5421和AD5700構成的這款ADI解決方案符合HART物理層協議，因而是一種通過驗證的有效解決方案。ADI的工業轉換器產品組合還包括AD5422係列，這是行業基準解決方案，非常適合4線發射器應用，新型AD5755則是一款采用創新動態功率控製技術的16位四通道DAC)，主要針對多通道I/O應用。

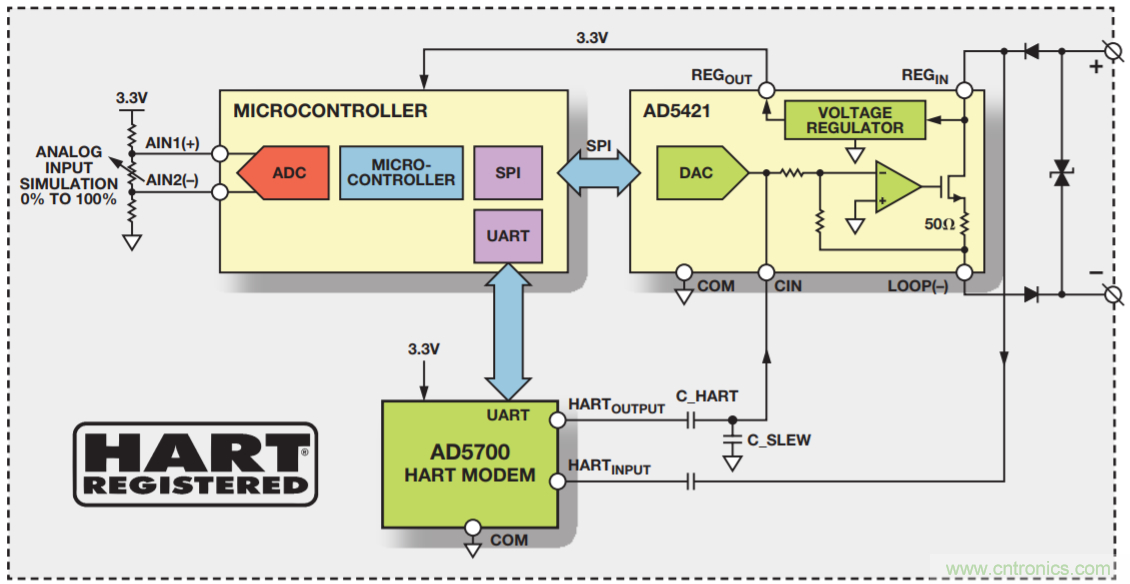

圖2. 智能發射器演示。



這些工業DAC係列和AD5700 HART調製解調器采用特別設計
，可以有效解決HART與4 mA至20 mA通信相融的難題。它們采用單引腳設計
，可以方便地將HART信號耦合到轉換器之中，從而將HART脈衝疊加到預編程的4 mA至20 mA輸出上。ADI支持HART的4 mA至20 mA DAC與新型AD5700 HART調製解調器有機結合
，極大地簡化了支持HART的係統設計，增強了可靠性，同時還降低了PCB的整體尺寸和成本。憑借可以無縫匹配的元件
，ADI為支持HART的4 mA至20 mA環路提供了完整的信號鏈。通過選擇AD5700和與之配套的ADI工業轉換器，無論是現場設備還是I/O卡，您都可以放心
，您的解決方案將符合HART協議。
