多重挑戰



shouxianyaokaolvdebianshiceliangzhongdepianzhidianliuwenti。dangshuruduankailushi，lixiangdianliujidedushuyingdangweiling。raner，shijidedianliujizaishuruduankailushiyouyixiexiaodedianliu。zhexiedianliushiyouyouyuanqijiandepianzhidianliuyijiliuguoyiqineibudejueyuancailiaodexieloudianliusuoyinqide。



試想一下，待測電流小到1pA，而構成電流計的器件之一—運算放大器的偏置電流卻達到100pA，我們還能愉快地測出待測電流大小嗎？當然不行，因為信號（待測電流）已被誤差電流（偏置電流）掩蓋，除非我們能將偏置電流控製在fA水平。



pianzhidianliumanzuleshibushijiukeyile？bu，zhezhishiwanlichangzhengzhongdediyibu。jiexialaiyaokaolvdewentihaihenduo，baokuohenduoshejishang
，gongyishangdexijiedouhuiduiceliangjieguozaochenghendadeyingxiang。biruzaosheng、電介質吸收、泄漏電流、絕緣、屏蔽、PCB材料，甚至電纜等。這些問題我們在設計中如何避免呢？

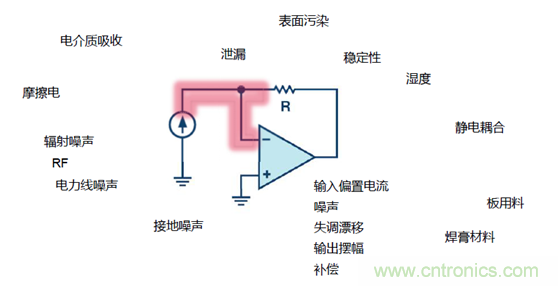

圖1：pA級電流測量所麵臨的挑戰



應對方案



高靈敏度檢測器需要精密信號鏈以支持極低的檢測量程。雖然麵臨的挑戰諸多，但我們有應對方案。技術型分銷商Excelpoint世健公司的工程師 Kayden Wang介紹了ADI解決方案--超高靈敏度飛安測量平台
，並且針對設計過程中麵臨的挑戰進行了解答。



超高靈敏度飛安測量平台方案



此方案非常適合化學分析儀和實驗室級儀器使用
，其需要超高靈敏度模擬前端來對光電二極管
、光電倍增管、法拉第筒等電流輸出傳感器進行信號調理。可以使用該解決方案的應用包括質譜分析

、色譜分析和庫侖分析等。



► 方案特點



•  <10fA靈敏度，10GΩ跨阻



•  500pA測量範圍



•  屏蔽



•  利用ADuM3151隔離



•  飛安輸入偏置電流運算放大器ADA4530-1



•  24位分辨率ADC AD7172-2



•  利用USB接口通過SDP連接PC



•  簡單的電源：9VDC輸入， ADP7118、ADP2442、ADP7182



•  測量同步



•  觸發輸入/輸出信號

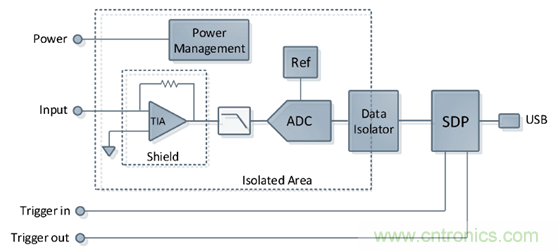

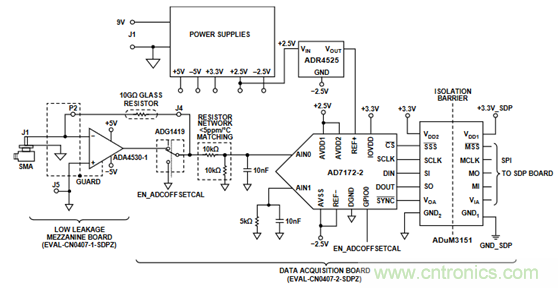

圖2：超高靈敏度飛安測量平台方案框圖



圖3：飛安測量係統功能框圖



此方案中，其中一個重要的考量點便是低偏置電流運算放大器的選擇。相對於常規運放，方案中使用的放大器ADA4530-1是一款fA (10−15 A)級輸入偏置電流運算放大器
，集成式保護環緩衝器用於隔離輸入引腳以防受到印刷電路板(PCB) 漏電流的影響，而且能減少電路板元件數。相比於同類競爭器件，輸入偏置電流低45倍，直流精度提高10倍。除了適用於此方案中的跨阻放大器
，也可用於化學傳感器和電容傳感器的高阻抗緩衝器。



圖4：ADA4530-1主要優勢



設計中的挑戰



我們在設計中需考慮可能影響測量結果的多個因素，才能最大程度地發揮器件的優越性能

，達到設計指標要求。



1）保護的設計

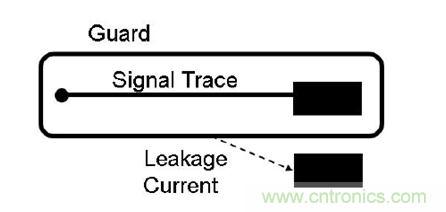

一般做法是用另一導體將高阻抗節點包圍起來，並將導體驅動到保護電壓（等於或接近高阻抗節點電位），這樣就不會有電流流經絕緣電阻，並且更好的布局產生更好的性能，性能隨時間和環境條件的變化越小。



► 保護環



保護表麵泄漏



去除保護環/走線上的焊罩/絲網



避免吸潮



需要由與輸入端等電位的放大器（如緩衝器）驅動



► 保護層



保護PCB主體



► 過孔防護



保護側麵漏電流路徑



高源阻抗和低誤差要求會對絕緣電阻提出不切實際的高要求。ADA4530-1的保護技術可將此類要求降低到合理水平。其原理是用另一種驅動到相同電位的導體（保護環）包圍高阻抗導體。如果（高阻抗導體與保護環之間的）絕緣電阻上沒有電壓
，那麼就不會有任何電流流經其中。ADA4530-1內(nei)部(bu)使(shi)用(yong)保(bao)護(hu)技(ji)術(shu)，集(ji)成(cheng)了(le)超(chao)高(gao)性(xing)能(neng)的(de)保(bao)護(hu)環(huan)緩(huan)衝(chong)器(qi)。此(ci)緩(huan)衝(chong)器(qi)的(de)輸(shu)出(chu)可(ke)供(gong)外(wai)部(bu)使(shi)用(yong)
，以(yi)便(bian)簡(jian)化(hua)電(dian)路(lu)級(ji)的(de)保(bao)護(hu)實(shi)現(xian)。為(wei)了(le)顯(xian)示(shi)保(bao)護(hu)的(de)實(shi)施(shi)方(fang)式(shi)，電(dian)壓(ya)緩(huan)衝(chong)器(qi)電(dian)路(lu)（參見圖6）經過修改。該模型中增加了一個導體(VGRD)，它將高阻抗 (A) 節點與不同電壓的低阻抗 (B) 節點完全隔開。絕緣電阻用兩個電阻來模擬：A導體與保護導體之間的所有絕緣電阻 (RSHUNT1)，以及保護導體與B導體之間的所有絕緣電阻(RSHUNT2)。然後，ADA4530-1保護環緩衝器將此保護導體（通過引腳2和引腳7）驅動到A端電壓。若A節點和VGRD節點的電壓完全相同

，就不會有電流流經絕緣電阻RSHUNT1。

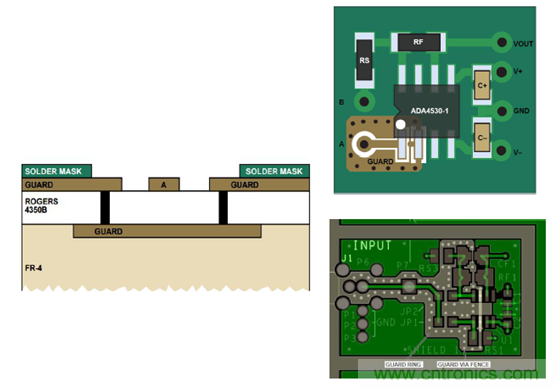

圖5：保護環及保護層的實現參考

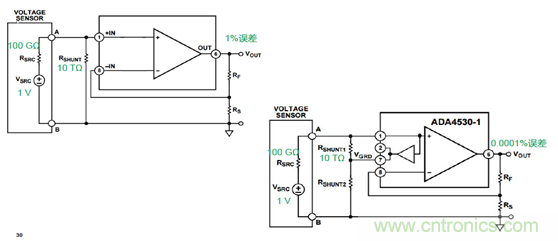

圖6：保護實現原理示例



2）屏蔽的設計



• 屏蔽有助於讓雜散場遠離敏感節點，可以采取屏蔽盒的方式



• 操作員能接觸到的屏蔽應接地以確保安全

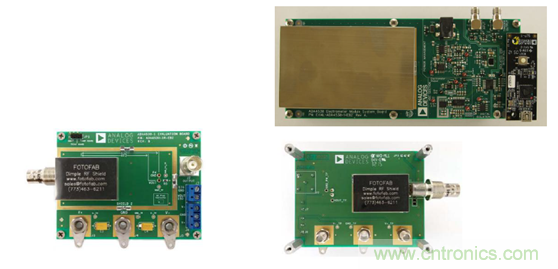

圖7：常見屏蔽方式



3）汙染源處理



汙染源容易形成弱電池，將該汙染電池連接在TIA電路的A端和B端，可得到一個簡化模型（參見圖8）。A端和B端均被驅動到相同電壓
，產生一個誤差電流(IBAT T)，因為輸出電阻上存在一個等於電池開路電壓的壓降，如下式所示：IBATT = VBATT ÷ RBATT。此ci電dian池chi電dian流liu流liu過guo反fan饋kui電dian阻zu，在zai反fan饋kui電dian阻zu上shang與yu電dian路lu中zhong的de信xin號hao電dian流liu和he其qi他ta誤wu差cha電dian流liu合he並bing對dui測ce量liang精jing度du造zao成cheng影ying響xiang。一yi般ban要yao注zhu意yi以yi下xia幾ji種zhong汙wu染ran源yuan的de影ying響xiang：



• 焊劑殘留



• 塵土和其他顆粒狀堆積



• 灰塵



• 體油



• 含鹽潮氣

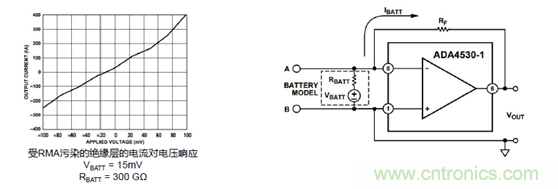

圖8：汙染源對電路精度的影響



對此，世健工程師給出以下幾點建議：



• 裝配後清洗/清潔PCB



• 潮氣會降低PCB和電纜的絕緣性



 選擇合適的材料並在受控環境中測量



清洗後烘烤以消除吸收的濕氣



• 不要使用免清潔型焊膏



4）電介質吸收



介電弛豫（也稱為介電吸收或浸潤）是所有絕緣材料都有的特性，它會限製需要建立到數fA水平的靜電計電路性能。常用的PCB薄片是工業標準FR-4玻璃環氧樹脂。測量結果如圖9所示。玻璃環氧樹脂薄片需要1小時才能將介電弛豫電流耗散到10 fA以下。這表明，玻璃環氧樹脂薄片不適合用於高性能靜電計電路。

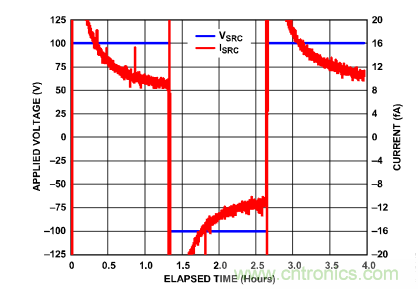

圖9：玻璃環氧樹脂介電弛豫性能



考慮的另一種PCB薄片是Rogers 4350B。Rogers 4350B是一種設計用於射頻/微波電路的陶瓷薄片。Rogers 4350B兼容標準PCB生產技術，使用廣泛。Rogers 4350B材料的測量結果如圖10所示。該材料在不到20秒時間內，便可將介電弛豫電流耗散到1fA以下。

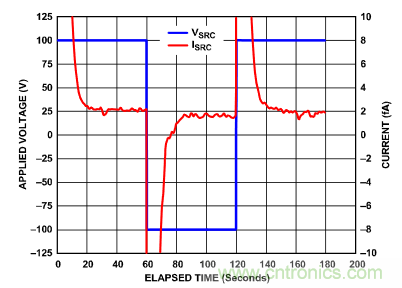

圖10：Rogers 4350B介電弛豫性能



鑒於其性能出色， Kayden建議
，在最高性能應用中，將Rogers 4350B薄片配合ADA4530-1使用。ADA4530-1的所有關鍵特性測量都是利用Rogers 4350B進行。



同時根據世健的支持經驗，建議PCB加工工藝：



• 四層板，成品板厚約1.5mm



• 板材：1/2層，3/4層為rogers 4350B, 厚度10mil；2/3層為FR408或Roger 4450（注意不是普通的FR-4板材）。



• 銅箔厚度：內層1oz，外層1.5oz



•  阻焊：雙麵，綠色



•  字符：雙麵

，白色



• 過孔：雙麵露環



• 表麵沉金處理



5）電纜和連接器



• 最佳：使用三同軸電纜



有一根額外的內部導線來保護信號



• 隻要中心導線與屏蔽體之間的電位差非常小，BNC

、SMA和同軸電纜是可行的



某些RF材料(PTFE)具有良好的低漏電
、低DA屬性



• 捆紮電纜以減少摩擦起電效應



總結



總體上，此類應用中pA級ji電dian流liu的de測ce量liang相xiang對dui其qi他ta量liang程cheng電dian流liu測ce量liang
，無wu論lun是shi從cong設she計ji還hai是shi工gong藝yi上shang有you很hen多duo需xu要yao考kao量liang的de地di方fang
，參can照zhao此ci推tui薦jian方fang案an和he設she計ji要yao點dian可ke以yi大da大da縮suo短duan研yan發fa周zhou期qi
，助zhu力li我wo們men順shun利li穿chuan過guopA等級電流測量的無人區。
