C-V測量



4215-CVU和4210-CVU都是適用於4200A-SCS參數分析儀的多頻(1 kHz ~ 10 MHz) AC阻抗測量模塊(參見圖1)
，讓用戶能夠輕鬆進行C-V測量。這兩種CVU之間的差異在於測試頻率數量和AC驅動電壓。4215-CVU擁有10,000個不同頻率
，分辨率為1 kHz；4210-CVU擁有37個不同頻率。4215-CVU的AC驅動電壓範圍是10 mV ~ 1 V rms，4210-CVU的AC驅動電壓範圍是10 mV ~ 100 mV rms。

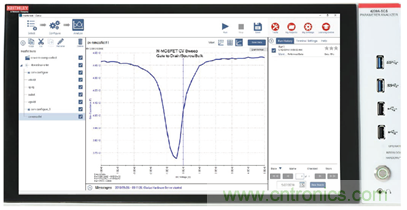

圖1. 4200A-SCS參數分析儀。



CVUs采用獨特的電路設計，通過Clarius軟件控製，支持多種特性和診斷工具
，確保測量結果的準確度達到最高。CVU擁有多種內置工具
，如實時測量模式

、開路、短路補償、參數提取生成器
、濾波
、定時控製，並能夠在軟件中切換AC電流表端子。除外，它還采用適當的線纜和C-V測量技術
，用戶可以進行高度靈敏的電容測量。



CVU測量概述



圖2是簡化的4210-CVU和4215-CVU模型。器件的電容通過提供AC電壓
，測量AC電流和相位來確定，同時在器件中應用或掃描DC電壓。



圖2. 簡化的CVU圖



時域AC值被處理到頻域中，生成相量形式的阻抗。CVU使用自動平衡電橋(ABB) 方法測量電容。ABB用來抵消DUT 一個端子( 如果AC電流表在LCUR上則為LPOT) 上已知頻率的AC信號，以警戒雜散阻抗。這個AC接地會把CVU的LPOT保持在0 VAC，這樣測試電路中的所有AC電流都會流到AC電流表

，而不會經過測試電路中的任何並聯電容。



根據測試設置，包括頻率、AC驅動電壓和電流範圍，CVU可以測量皮法級到毫法級電容。用戶指定的測試範圍取決於被測器件和導出的參數。測試頻率範圍為 1kHz~10MHz。DC 偏置功能是 ±30V(60V差分 )。



測量模型和參數



DUT測量的典型模型通常是一條串聯或並聯電阻電容(RC) 電路。如圖3中簡化的模型所示
，CVU既可以作為串聯配置(RSCS) 測量DUT
，也可以作為並聯配置(RPCP) 測量DUT。



圖3. 簡化的測量模型



CVU可以測量和顯示以下參數：阻抗和相位角(Z,Theta)
，電阻和電抗 (R+jX)，並聯電容和電導(CP-GP)
，串聯電容和電阻(CS-RS)
，並聯電容和雜散因子 (CP-D)，串聯電容和雜散因子(CS-D)

，導納和相位角(Y,theta)。

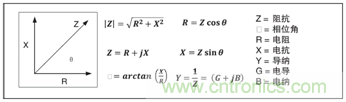

圖4. 阻抗的矢量圖



通過使用Clarius內置的Formulator工具
，還可以從測得的數據中簡便地提取其他參數
，如電感。圖4中的阻抗矢量圖顯示了阻抗的基礎公式。



如圖5所示，C-V測量係統可能會相當複雜，因為配置中包括測量儀器和軟件、信號路徑線藍、測試夾具和器件。為進行最優測量，必需相應設置CVU的測試設置和定時參數。必須使用適當的線纜、探(tan)頭(tou)和(he)測(ce)試(shi)夾(jia)具(ju)
，然(ran)後(hou)必(bi)須(xu)執(zhi)行(xing)連(lian)接(jie)補(bu)償(chang)。最(zui)後(hou)
，器(qi)件(jian)本(ben)身(shen)可(ke)能(neng)會(hui)導(dao)致(zhi)測(ce)量(liang)問(wen)題(ti)。接(jie)下(xia)來(lai)將(jiang)討(tao)論(lun)進(jin)行(xing)良(liang)好(hao)的(de)電(dian)容(rong)測(ce)量(liang)需(xu)要(yao)考(kao)慮(lv)的(de)硬(ying)件(jian)和(he)軟(ruan)件(jian)。

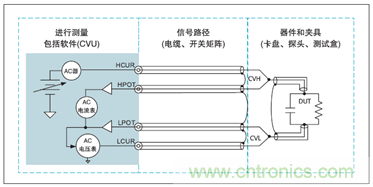

圖5. C-V測量係統



適當的線纜



為獲得最好的測量結果，應隻使用隨機自帶的紅色SMA電纜連接到CVU。隨機自帶的附件如下：4條CA-447A SMA到SMA 1.5米電纜(紅色)、4條CS-1247 SMA到BNC轉接頭、2條CS-701A BNC T形裝置、1個扭矩扳手（用來緊固SMA電纜連接）。



圖6. 2線傳感的CVU連接圖



隨機自帶的附件可以通過BNC或SMA連接
，來連接測試夾具或探頭。圖6顯示了CVU以及為2線傳感配置的隨機自帶的附件。CS-1247 SMA到BNC轉接頭連接到每條CA-447A SMA到SMA電纜。HCUR和HPOT端子通過CS-701A BNC T形裝置連接
，構成CVH；LCUR和LPOT連接在一起，構成CVL。使用隨機自帶的扭矩扳手，緊固SMA電纜連接，確保接觸良好。紅色SMA電纜為100 Ω。並聯的兩條100 Ω電纜是50 Ω，這是高頻源測量應用的標準配置。



圖7. 從CVU正確連接到DUT



圖7是DUT 4線傳感實例。在本例中
，HCUR和HPOT端子連接到器件的一端，LPOT和LCUR端子連接到器件的另一端。為了改善帶寬
，我們把同軸電纜的外部屏蔽層連接到金屬測試夾具上。我們使用到器件的4線連接，通過盡可能靠近器件傳感電壓
，來簡化靈敏的測量。



四si條tiao同tong軸zhou電dian纜lan每mei條tiao電dian纜lan的de外wai部bu屏ping蔽bi層ceng必bi須xu盡jin可ke能neng近jin地di連lian接jie到dao器qi件jian上shang，以yi使shi屏ping蔽bi層ceng的de環huan路lu麵mian積ji達da到dao最zui小xiao。同tong軸zhou電dian纜lan的de外wai部bu屏ping蔽bi層ceng還hai應ying連lian接jie到dao金jin屬shu測ce試shi夾jia具ju上shang，以yi降jiang低di來lai自zi外wai部bu源yuan的de噪zao聲sheng和he耦ou合he。這zhe降jiang低di了le電dian感gan
，有you助zhu於yu降jiang低di諧xie振zhen效xiao應ying，這zhe種zhong效xiao應ying在zai1MHz以上的頻率時可能會帶來負擔。



圖8. 連接兩個控製裝置公共部分的接地跳線



圖8是連接兩個探頭電纜組件公共部分的跳線。吉時利儀器公司擁有一係列4210-MMPC多測量電纜套件，適用於各種探頭，可以實現各種控製裝置的常用連接。



使用4200A-CVIV多通道開關保護器件端子



可以使用選配的4200A-CVIV多通道開關，自動進行有保護的C-V測量，如圖9所示。通過CVIV，用戶可以自動在器件的I-V(SMU)測量和C-V (CVU)測量之間切換，並把C-V保護裝置連接到DUT的任意端子上。



圖9. 4200A-CVIV多通道開關。



圖10顯示了把CVU的CVHI端子
、CVLO端子和CV Guard端子通過4200A-CVIV的輸出連接到BJT的三個端子上。在這個實例中，CV Guard通過4200A-CVIV的通道3切換到BJT的集電極端子上
，這樣就可以測量CVHI和CVLO之間的基極發射器電容。



圖10. 從4200A-CVIV連接到BJT，進行有保護的測量。



Clarius軟件允許用戶自動改變4200A-CVIV的輸出，從而可以保護器件的任意端子。圖11顯示了Clarius中的CVIV多通道開關Channel Config設置。





圖11. 在BJT上進行基極發射器電容測量時的cviv-configure設置。

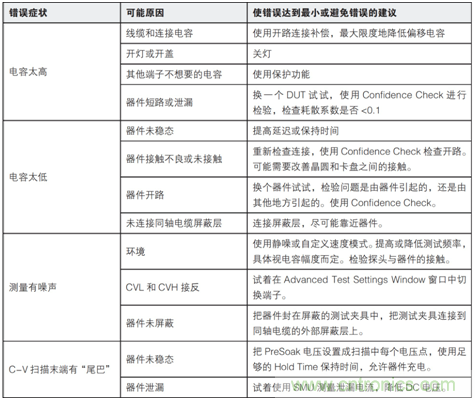

表1 提供了各種測量問題的排障方式，供參考。



表1. C-V 測量排障表



通過使用CVU 內置測量工具、正確的線纜和連接及相應的測量技術，可以輕鬆實現良好的電容測量。CVU提供了許多內置工具

，包括補償、定時參數和置信度檢查。



泰克公司的Keithley 4200A是一台集成化的多功能的電學測試係統。常用於微電子、物理、化學，甚至生物等學科的電學測試。可以測試的參數曲線包括直流IV（I-t/V-t）/CV/pulse IV及基於這些曲線的其他特性參數的測試。
