盡管數字隔離器已yi經jing代dai替ti了le模mo擬ni隔ge離li器qi，從cong而er簡jian化hua了le隔ge離li接jie口kou的de設she計ji，但dan廣guang大da設she計ji人ren員yuan現xian在zai麵mian臨lin的de挑tiao戰zhan是shi日ri益yi增zeng長chang的de高gao係xi統tong性xing能neng需xu求qiu。這zhe裏li所suo說shuo的de高gao性xing能neng不bu僅jin僅jin指zhi高gao數shu據ju速su率lv和he/或huo低di功gong耗hao，而er且qie還hai指zhi高gao可ke靠kao性xing。一yi方fang麵mian，在zai惡e劣lie的de工gong業ye環huan境jing中zhong通tong過guo穩wen健jian的de數shu據ju傳chuan輸shu來lai滿man足zu這zhe一yi需xu求qiu。另ling一yi方fang麵mian
，特te別bie是shi對dui隔ge離li器qi而er言yan

，通tong過guo長chang使shi用yong壽shou命ming來lai解jie決jue這zhe個ge問wen題ti。



最(zui)近(jin)在(zai)芯(xin)片(pian)設(she)計(ji)和(he)製(zhi)造(zao)方(fang)麵(mian)的(de)技(ji)術(shu)進(jin)步(bu)已(yi)經(jing)成(cheng)就(jiu)了(le)第(di)二(er)代(dai)數(shu)字(zi)電(dian)容(rong)隔(ge)離(li)器(qi)，其(qi)高(gao)性(xing)能(neng)給(gei)低(di)功(gong)耗(hao)和(he)高(gao)可(ke)靠(kao)性(xing)定(ding)義(yi)了(le)新(xin)的(de)標(biao)準(zhun)。本(ben)文(wen)將(jiang)介(jie)紹(shao)其(qi)功(gong)能(neng)原(yuan)理(li)和(he)內(nei)部(bu)結(jie)構(gou)，並(bing)討(tao)論(lun)其(qi)電(dian)流(liu)消(xiao)耗(hao)和(he)預(yu)計(ji)壽(shou)命(ming)。



功能原理

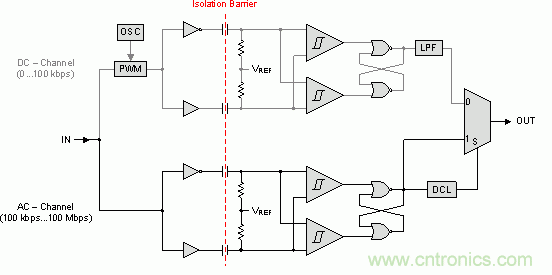

圖 1 顯示了一款數字電容隔離器 (DCI) 的內部結構圖。該隔離器輸入分為兩個差分信號路徑：一條為高數據速率通道（稱作 AC-通道），另一條為低數據速率通道（稱作 DC-通道）。AC-通道傳輸介於 100  kbps 和 100 Mbps 之間的信號

，而DC-通道則涵蓋了從 100 kbps 到 DC 的範圍。



圖 1 數字電容隔離器的內部結構圖



高速信號由 AC 通道來處理，信號在通道中首先從單端模式轉換為差分模式，然後被隔離層的電容-電阻網絡差分為許多瞬態。後麵的比較器再將這些瞬態轉換為差分脈衝，從而設置和重置一個“或非”門觸發器。相當於原始輸入信號的觸發器輸出饋至判定邏輯 (DCL) 和輸出多路複用器。DCL 包括一個看門狗定時器，該定時器用於測量信號轉換之間的持續時間。如果兩個連續轉換之間的持續時間超出定時窗口（如低頻信號的情況下），則 DCL 則指示輸出多路複用器從 AC-通道切換到 DC-通道。



由於低頻信號要求大容量電容器，而這種電容器使片上集成變得很困難，因此DC-通道的輸入要有脈寬調製器 (PWM)。該調製器利用一個內部振蕩器 (OSC) 的高頻載波對低頻輸入信號進行調製。在 AC-通道中對調製後信號的處理過程與高頻信號相同。然而
，在向輸出多路複用器提交該信號以前，需通過一個最終低通濾波器 (LPF) 濾除高頻 PWM 載波，以恢複原始、低頻輸入信號。



相比其他隔離器技術
，電容隔離器的一個主要優點是其 DC-通道在上電和信號丟失 (LOS) shijianqijiangeliqishuchuduanyongyouzhengquedeshurujixing。queshaozhexietexingdeqitageliqijishutongchanghuizaishangdianqijianchuxianshuchutubo，huozhezaixinhaodiushiyiqianyizhibaochizaizuihouyigeshurujixing。



內部結構



圖 2 顯示了一個單通道、電容隔離器的內部結構簡化結構圖。從內部來看

，隔離器由兩顆芯片組成：一個發送器和一個接收機芯片。實際隔離層由接收機芯片上的高壓電容器來提供。



由於 AC-通道和 DC-通道均使用一種差分信號技術在數據傳輸期間提供高噪聲抗擾度

，因此必需要有 4 個隔離電容器來形成一條單隔離數據通道。



圖 2 單通道電容隔離器的內部結構

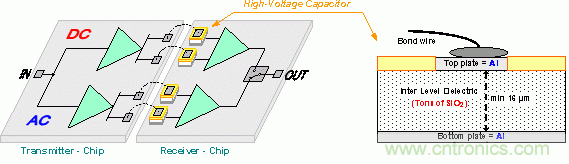

圖 2 的右側顯示了一個高壓電容器的橫截麵。從發送器芯片出來的接合線連接到接收機端電容器鋁頂板。底板（也為鋁質）連接到接收機邏輯。板之間是夾層電介質
，其為 16-μm 厚的二氧化矽 (SiO2) 層。

使用 SiO2 作為夾層電介質有兩個好處：一、它是具有最小老化效應且最穩定的隔離材料之一，因此電容隔離器的預計壽命遠遠超過其他技術

；二、使用標準半導體製造技術就可以處理 SiO2，從而大大降低了生產成本。



電容隔離的另外一個優點是每個電容 123 毫微微法拉 (123 x 10 -15 F) 的超低容量，從而允許極高的數據速率傳輸並實現多通道隔離器的微電容幾何尺寸。



電流消耗



隔離器電流消耗高度依賴於內部結構。相比雙通道隔離器
，電感型隔離器似乎具有最低的 DC 電源電流（請參見圖 3）。這是因為該器件隻包含 2 條信號通道。但是，電容隔離器包含 4 條通道：2 條 AC 通道和 2 條 DC 通道。因此，其 DC 的電流消耗更高，而且其可靠性也更高


，因為在輸入信號丟失的情況下其可確保正確的輸出極性。



係統空閑時就會出現 DC 電流。幸運的是，工業數據獲取係統
、PLC 和數字模擬 I/O 模塊並非針對係統空閑而設計，其目的是將數據從傳感器傳輸到控製單元
，並從控製單元傳輸到傳動器。這些工作的完成必須是快速、可靠和持續的。



一般而言，雙通道隔離器用於隔離式 CAN 和 RS-485 總線節點，其中隻有 2 條數據線路（發送和接收）要求隔離。例如，RS-485 收發器必須能夠在一些極端共模狀態下提供高達 ± 70mA 的驅動力才能達到標準。這樣，即使在低數據速率條件下，DC 電流之間的差異也可以忽略不計。

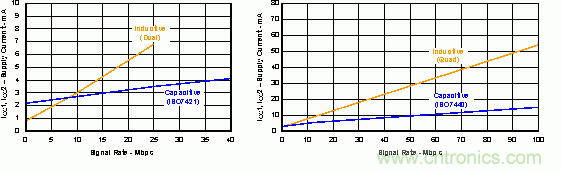

圖 3 電容和電感隔離器的電流消耗（左圖為雙通道隔離器
，右圖為四通道隔離器）



xiangbisitongdaogeliqi，tushijieguoyousuogaishan。tongdaoshuweiyuanlaideliangbei

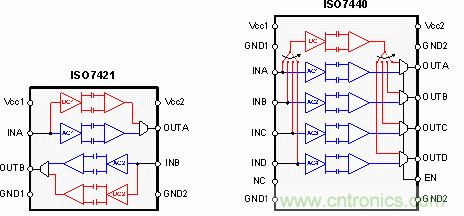

，yincidiangangeliqidedianliuxiaohaoyezengjialeyibei，ranerxiangbishuangtongdaogeliqi，sitongdaodianronggeliqidetongdaoshujinzengjialeyitiao。chuxianzhezhongjieguodeyuanyinshi，jinshiyongleyitiao DC-通道，其在四條 AC-通道之間得到多路傳輸（請參見圖 4）。DC 通道仍然擁有高可靠性的同時，總電流消耗維持在最低水平，從而比雙通道版本僅有最低限度的增加。



圖 4 雙通道及四通道電容隔離器的通道結構



四通道隔離器用於隔離包括數據和控製線路的接口（例如：SPI），其數據速率一般可達 20 到 80 Mbps。電感和電容隔離器之間的電流消耗在 30 Mbps 下時已經有 10mA 以上的差別
，在如 100 Mbps 等更高數據速率下時這一差別可高達 40mA。



因此，它其實並非重要的 DC 電流，而是數據速率的電流增加
，即斜率 Δi/Δf。



預計使用壽命



隔離器的預計使用壽命由經時擊穿 (TDDB) 決jue定ding，其qi為wei一yi種zhong二er氧yang化hua矽gui等deng電dian介jie質zhi材cai料liao的de重zhong要yao故gu障zhang模mo式shi。由you於yu製zhi造zao帶dai來lai的de雜za質zhi和he不bu完wan整zheng性xing缺que陷xian
，電dian介jie質zhi會hui隨sui時shi間jian而er退tui化hua。這zhe種zhong退tui化hua會hui由you於yu電dian介jie質zhi上shang施shi加jia的de電dian場chang及ji其qi溫wen度du的de上shang升sheng而er加jia快kuai。



預計使用壽命的確定是基於 TDDB E 模型，其為一種廣受認可的電介質擊穿模型。



實際上，周圍溫度維持在 150oC 時

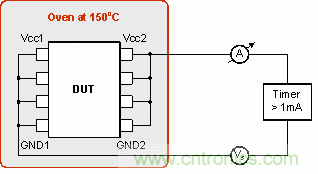

，TDDB 由隔離器的施加應力電壓決定（請參見圖 5）。測試之初便激活一個計時器，其在隔離器電流超出 1 mA 時停止
，表明電介質擊穿。記錄每個測試電壓的故障時間，並根據理論 E 模型曲線進行繪圖。



圖 5 TDDB 測試方法

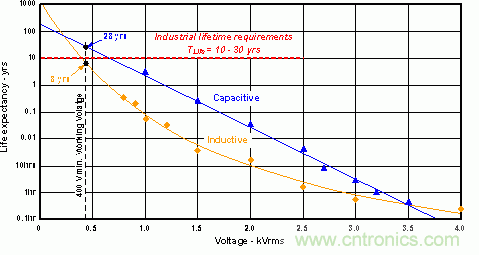

圖 6 所示的 TDDB 曲線表明，電容隔離器的測試數據（時間為 5 年）完全匹配 E模型預測
，從而得出在 400 Vrms (560 Vpk) 工作電壓下 28 年的預計使用壽命
，而相同電壓下電感隔離器的預計使用壽命則小於 10 年。TDDB 曲線還表明，在 700 V 和 2.5 kV 之間電容隔離器的壽命比電感隔離器長約 10 倍。



圖 6 電容和電感隔離器的預計使用壽命



若要達到 10 到 30 年的工業預計使用壽命，使用 SiO2 電介質的電容隔離器是實現這個目標唯一可行的解決方案。



結論



因其高可靠性、低電流消耗
、高帶寬和長使用壽命，數字電容隔離器具有優異的性能。TI 提供各種各樣的數字電容隔離器，包括隔離總線收發器和新一代 ISO74xx 電容隔離器。
