【導讀】隨著工業自動化、工廠數字化轉型不斷推進
，條碼和二維碼識別已經成為生產追溯、倉儲管理
、設備運維、零售收銀等場景最基礎的數據采集手段。但目前市麵上的掃碼方案，大多依賴進口模擬芯片與接口器件，不僅 BOM 成本高
、供應鏈存在風險，還普遍存在信號精度不足、電源穩定性差
、接口適配單一的問題
，放到工業現場就容易出現觸發誤判、補光不均
、成像模糊、通信中斷等故障。尤其是中小設備廠商
，在信號鏈調試
、電源優化
、接口適配這些環節，往往研發周期長、驗證成本高，很難快速跟上市場需求。

針對以上痛點，芯佰微推出基於全係列國產模擬與接口芯片的工業級條碼/二維碼掃描器完整解決方案，覆蓋手持掃碼槍、固定式讀碼器等全形態產品，實現高精度、高可靠、低功耗
、全接口兼容，同時完成核心器件國產化替代
，助力客戶快速量產、降本增效。

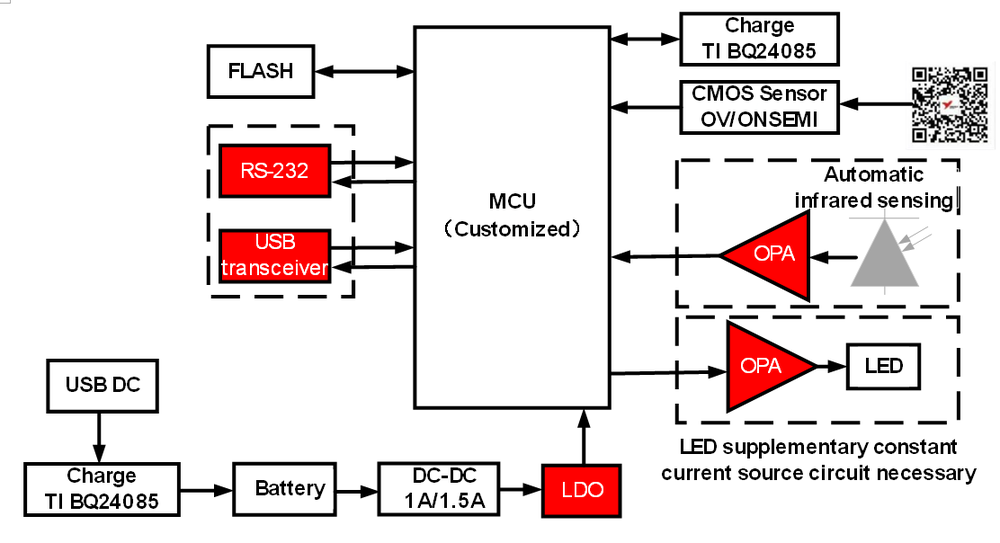

二
、方案整體架構

本方案專為工業級便攜式/固定式掃碼設備量身打造，采用全鏈路模塊化設計，涵蓋四大核心功能模塊：

1. 電源管理模塊：USB充電+鋰電池供電+DC-DC+LDO分級穩壓
，提供純淨穩定電源
；

2. 信號采集模塊：紅外感應觸發+CMOS圖像采集+高精度運放信號放大；

3. 主控處理模塊：MCU解碼控製+運放LED恒流補光
，保證掃碼精度與速度
；

4. 通信輸出模塊：USB高速傳輸+RS-232工業接口，全場景設備兼容。

三、核心器件選型

方案核心器件均采用芯佰微自研工業級芯片
，覆蓋運算放大器
、穩壓器、RS-232收發器、USB主控芯片等關鍵品類
，可精準匹配條碼掃描設備的工業級應用需求，實現信號、電源、通信三大鏈路的全麵國產化覆蓋。

1.運算放大器（信號鏈核心，決定掃碼精度）：負責紅外微弱信號放大、LED恒流驅動、圖像信號調理

在信號采集與調理環節，方案提供梯度化運算放大器選型方案，可滿足高端、中端、經濟型等不同產品定位需求。

1) CBM8552高精度零漂運放

方案作用：紅外感應高精度放大、LED恒流精準控製

核心參數：失調電壓1μV
、溫漂0.005μV/℃、增益帶寬5MHz、軌到軌輸入/輸出

、工作溫度-40~125℃、低噪聲0.75μVp-p

方案價值：零漂設計保證全溫區觸發精準
、補光穩定，工業極端環境無信號漂移

2) CBM8539低功耗零漂運放

方案作用：電池供電設備信號放大、低功耗補光驅動

核心參數：失調電壓1μV
、靜態電流360μA
、工作溫度-40~125℃
、軌到軌輸入/輸出

方案價值：超低功耗延長手持設備續航
，自動調零技術免長期校準

3) CBMLM358通用經濟型運放

方案作用：基礎信號調理、LED補光驅動

核心參數：單電源3～24V
、靜態電流250μA、兼容標準LM358引腳

方案價值：極致性價比，直接替代進口型號，無需改板快速落地

2. CBM1117工業級LDO穩壓器（供電核心
，係統穩定基石）

方案作用：為MCU、CMOS傳感器
、運放提供低紋波、高穩定供電

核心參數：輸出電流0.8A
、負載調整率0.4%、工作溫度-40~125℃
、輸入電壓15V

、內置限流+過熱保護

方案價值：純淨電源抑製開關噪聲，避免成像噪特點：寬溫+雙保護設計，工業環境下長期穩定不掉電

3. CBM3232 RS-232收發器（工業接口必備）

方案作用：實現TTL與RS-232電平轉換
，對接工業PLC、工控機、老式終端

核心參數：ESD防護±15kV空氣放電/±8kV接觸放電、低至 2.5mA 的超低供電電流、傳輸速率120Kbps、工作溫度-40~85℃

方案價值：內置電荷泵，提供±15kV （空氣放電）和±8kV （接觸放電） ESD保護，免外圍保護電路
；低功耗適配手持設備

4. CBM9002A USB主控芯片

方案作用：USB高效數據傳輸——USB通信接口芯片

核心參數：增強8051內核
、USB2.0高速480Mbps、傳輸速率最高50MB/s、工作溫度-40~105℃

方案價值：高速解碼+秒級傳輸，適配流水線高速掃碼；工業級寬溫保證連接穩定不丟碼

四
、典型應用場景

1. 工業生產追溯：生產線固定式讀碼器
、產品條碼采集、MES係統數據錄入
；

2. 倉儲物流管理：手持掃碼槍、AGV車載讀碼器、倉庫出入庫掃碼；

3. 商超零售收銀：POS機掃碼終端、自助收銀設備；

4. 設備身份識別：工業設備、儀器儀表條碼讀取、運維追溯。
