以yi工gong業ye自zi動dong化hua控kong製zhi係xi統tong為wei例li，控kong製zhi係xi統tong需xu要yao通tong過guo多duo路lu的de信xin號hao采cai集ji來lai對dui現xian場chang設she備bei的de運yun行xing狀zhuang態tai進jin行xing判pan斷duan和he控kong製zhi，這zhe些xie參can數shu包bao括kuo設she備bei的de各ge種zhong運yun行xing數shu據ju
，如ru工gong作zuo電dian壓ya、電流、壓力

、振動
、轉速等運行數據以及關鍵部件溫濕度等各類環境參數。



但在實際的工業現場中
，伴隨著大量設備的運行，還會產生許多有害的幹擾。主要是浪湧、群脈衝以及一些高頻的電磁信號。這些幹擾信號通過現場設備上的傳感器耦合到控製係統
，會對現場的信號采集產生嚴重幹擾，輕則影響采樣精度，造成錯誤報警
，嚴重的話會直接損壞控製係統。



該如何消除幹擾信號對控製係統的影響？



要消除幹擾信號對控製係統的影響
，通常用以下的方法改善：



1

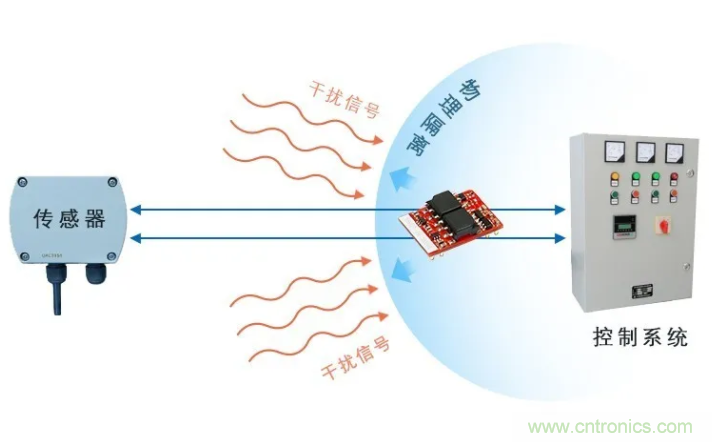

、首shou先xian是shi要yao保bao證zheng傳chuan感gan器qi到dao控kong製zhi係xi統tong的de物wu理li隔ge離li，阻zu斷duan幹gan擾rao信xin號hao到dao控kong製zhi係xi統tong的de耦ou合he路lu徑jing，其qi常chang用yong的de方fang法fa是shi通tong過guo信xin號hao隔ge離li模mo塊kuai來lai實shi現xian傳chuan感gan器qi到dao控kong製zhi係xi統tong的de物wu理li隔ge離li；





2、其次是對現場幹擾源的處理

，通過排查確定幹擾源，一般一些大能量設備的開關導致的dV/dt或者dI/dt，進而造成電磁幹擾
，設法對幹擾源進行處理，其實對現場設備而言難度是較大的
；



3、最後也可以通過濾波的方式使幹擾信號的大部分能量不經過控製係統，同樣可以改善係統的抗幹擾特性。



多通道信號采集中信號隔離方案

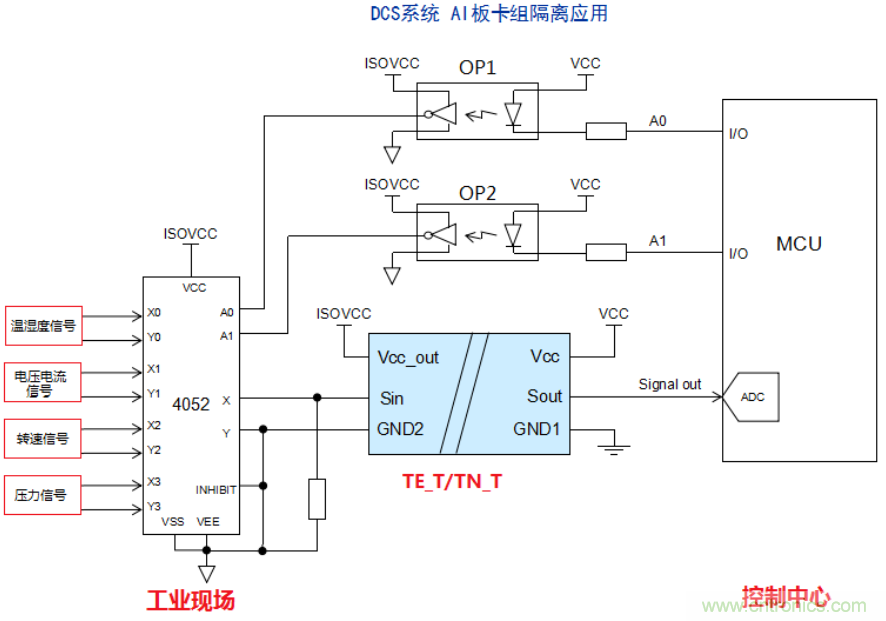

多通道信號采集中信號隔離方案框圖



應用解決方案如上圖所示

，是在多通道信號采集中較為經濟且可靠的一種信號隔離的方法。控製係統中的MCU通過多路選擇開關4052對現場各傳感器采集的電信號進行選擇選通，然後通過信號隔離模塊進行電壓/電流信號的隔離傳輸，然後再由ADC進行采樣，轉換為數字信號。多路選擇開關4052的選通信號通過光耦OP1、OP2來實現，4052以及光耦驅動均通過信號隔離模塊進行供電，無需再單獨設計隔離電源。

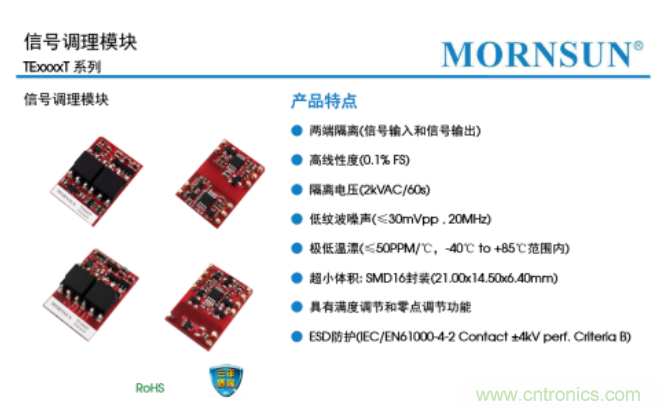

其中信號隔離模塊采用的是TE_T/TN_T，它是金升陽科技所開發的電壓信號調理模塊係列，具有高集成度、高精度、高可靠性、小體積以及表貼封裝等特點。因為集成了信號處理、信號隔離以及電源隔離功能，可以使用戶在進行電路設計時更為方便，減少了設計、調試的問題。信號輸入以及輸出滿足2000VAC的電氣隔離電壓，可以輕鬆應對大部分的工控應用領域
，pF級的隔離電容可以有效阻斷幹擾信號的能力傳遞。此外具有極低的線性誤差0.04%typ以及極低紋波噪聲20mVtyp，其21*14.5*6.4mm的小體積表貼式封裝可以滿足客戶的SMT工藝。廣泛應用於高精度信號隔離處理的應用領域、尤其是煤礦
、電力、風電等領域。



四、小結



多duo通tong道dao信xin號hao采cai集ji技ji術shu應ying用yong廣guang泛fan，金jin升sheng陽yang結jie合he自zi身shen技ji術shu平ping台tai優you勢shi和he自zi主zhu創chuang新xin能neng力li，針zhen對dui其qi信xin號hao幹gan擾rao問wen題ti提ti供gong完wan整zheng電dian源yuan解jie決jue方fang案an
