筆者分別來談一談常見的一些電容和其普遍的適用範圍。注意:電容種類實在太多，所以這裏隻會涉及微電子電路設計中常見電容的使用的。



當你在選擇電容時
，麵對形形色色的該如何選擇呢？筆者分別來談一談常見的一些電容和其普遍的適用範圍。注意:電(dian)容(rong)種(zhong)類(lei)實(shi)在(zai)太(tai)多(duo)，所(suo)以(yi)這(zhe)裏(li)隻(zhi)會(hui)涉(she)及(ji)微(wei)電(dian)子(zi)電(dian)路(lu)設(she)計(ji)中(zhong)常(chang)見(jian)電(dian)容(rong)的(de)使(shi)用(yong)的(de)。譬(pi)如(ru)那(na)些(xie)什(shen)麼(me)可(ke)變(bian)電(dian)容(rong)，超(chao)級(ji)電(dian)容(rong)等(deng)等(deng)暫(zan)時(shi)先(xian)不(bu)會(hui)覆(fu)蓋(gai)到(dao)。





Pros：低ESR，很好的高頻特性
，穩定性高，溫度係數小。Cons:電容值相對較低(幾pF to 幾十uF)
，脆弱易受損，電容值受電壓影響較大



陶tao瓷ci電dian容rong幾ji乎hu是shi目mu前qian使shi用yong最zui最zui多duo的de一yi種zhong電dian容rong，常chang見jian用yong於yu去qu耦ou
，信xin號hao耦ou合he和he模mo擬ni濾lv波bo器qi設she計ji等deng等deng。現xian在zai工gong藝yi越yue來lai越yue好hao，大da容rong值zhi的de陶tao瓷ci電dian容rong也ye能neng買mai到dao，隻zhi不bu過guo價jia錢qian相xiang對dui較jiao高gao。現xian在zai通tong常changPCB的密度很高尺寸小，尤其是消費電子，很少會再見到使用leaded cap，常用的封裝目前來說幾乎都是貼片的。由於製作工藝的限製，低ESR電容的容值一般不會太高。





Pros：高容值，相對便宜，不易受損
，電容值受電壓影響小。Cons:高ESR，ESL，很差的高頻特性，穩定性低，溫度係數高



電解電容在電源電路裏是很常見的，通常電容值比較大

，從幾個uF到幾千uF的容值你都可以找的到。因為其高容值，高頻特性差的特點(通常< 100kHz)，常被用作輸入電源的去耦穩壓。要注意的是這裏的電源不是指的芯片的Vdd或者Vcc，我所指的是比如你 PCB 的power總電源模塊
，例如一個5V的DC輸入到一個Buck converter轉成3.3V的DC給你PCB上其他各種芯片供電，通常電解電容是被接在這個5V電源和ground之間的。

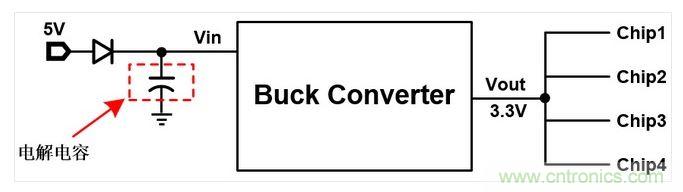

上圖是我簡單畫的一個常用的電源模塊設計，假如5V是整個PCB的(de)總(zong)電(dian)源(yuan)，一(yi)般(ban)這(zhe)個(ge)電(dian)源(yuan)後(hou)麵(mian)放(fang)的(de)去(qu)耦(ou)電(dian)容(rong)會(hui)使(shi)用(yong)電(dian)解(jie)電(dian)容(rong)，因(yin)為(wei)在(zai)這(zhe)個(ge)位(wei)置(zhi)我(wo)們(men)通(tong)常(chang)不(bu)會(hui)太(tai)過(guo)多(duo)關(guan)注(zhu)高(gao)頻(pin)去(qu)耦(ou)，所(suo)以(yi)可(ke)以(yi)用(yong)相(xiang)對(dui)較(jiao)低(di)的(de)價(jia)錢(qian)得(de)到(dao)一(yi)個(ge)較(jiao)大(da)的(de)電(dian)容(rong)來(lai)去(qu)耦(ou)穩(wen)壓(ya)。講(jiang)到(dao)這(zhe)裏(li)，可(ke)能(neng)有(you)人(ren)會(hui)問(wen)，我(wo)可(ke)以(yi)用(yong)陶(tao)瓷(ci)電(dian)容(rong)來(lai)替(ti)代(dai)這(zhe)個(ge)電(dian)解(jie)電(dian)容(rong)嗎(ma)？可(ke)以(yi)，也(ye)不(bu)可(ke)以(yi)。再(zai)解(jie)釋(shi)這(zhe)個(ge)之(zhi)前(qian)，我(wo)們(men)先(xian)來(lai)講(jiang)一(yi)下(xia)兩(liang)種(zhong)電(dian)容(rong)的(de)容(rong)值(zhi)v.s.電壓的關係。看下圖

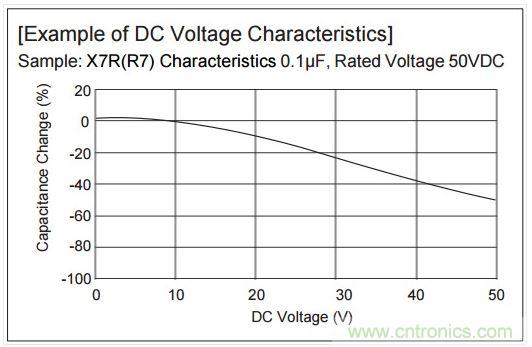

這是我隨便從Murata的一個陶瓷電容的datasheet上麵截的一個電容變化v.s.電壓的plot。很明顯的可以看出來電容的值對於對其所加的電壓不是一個恒定的值，也就是說對於上麵這個電容
，10V的時候電容值是0.1uF而電壓變為50V時其實隻有0.05uF。而電解電容的有點就在於它比陶瓷電容有更小的voltage dependency。其實電容值不僅僅會跟隨電壓變化而變化，還會根據溫度的變化而變化
，在這一點上電解電容是不如陶瓷電容的。從DFM(Design for manufacturability)和reliability的角度來說，電解電容一般都比較大，對於集成度超高的PCB很難fit進去。電解電容比陶瓷電容對物理損壞的抗性要高得多，尤其是在flex pcb上，陶瓷電容很容易受切損。但是在reliability上講
，陶瓷電容卻又比電解電容要好。



dianjiedianrongqishishiyigedalei
，changjiandeshilvdianjiedianrong。haiyoutandianjiedianrongdengdeng。birutandianrong
，tagaishanlelvdianjiedianrongdeyixiequedian
，qirongzhimidugenggao
，yougenghaodegaopintexing，gengreliable。但是！鉭電容對於反向電壓的容忍性極差，如果電壓反向了或所加電壓高於額定電壓會很容易"爆"。





電容的頻響特征
，決定其頻響特征的是ESR，ESL，和本身的C。在日常設計中
，對layout比較critical的電容通常是去耦電容。常見的去耦電容使用都是一個大的+一個小的，因為容值小的電容普遍有更小的ESR

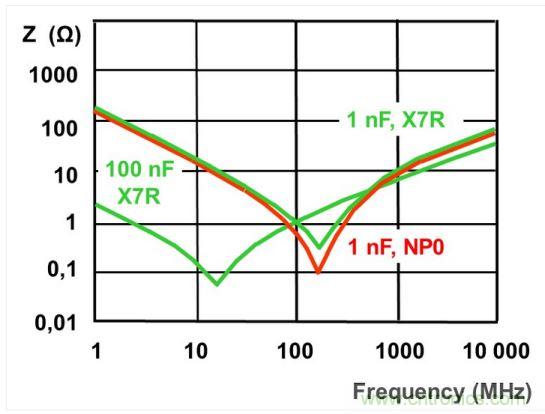

，ESL，意味著在高頻它整體看上去仍然會像一個電容而不是電感。這樣的話就可以彌補大電容所覆蓋不到的高頻。正如下圖所示

，把一個100nF和一個1nF的阻抗頻率特征曲線放在一起整體容性可以覆蓋到將近200MHz，而單單100nF隻能大概到20MHz。



所以最基本的PCB layout rule，把去耦電容放的離你芯片的pin越近越好，因為要保證PCB trace的寄生電阻，電感最小，這不僅僅是從Power到電容
，還包括電容到ground!其次，放置電容時要遠離噪聲高的或者高頻數字信號的線路。

對於微電子設計，可以說這兩類電容幾乎覆蓋了平時所用到電容的90%以上。(其實我目前為止也很少接觸其他種類電容)。當(dang)然(ran)了(le)，如(ru)果(guo)你(ni)有(you)興(xing)趣(qu)了(le)解(jie)其(qi)他(ta)電(dian)容(rong)，網(wang)上(shang)有(you)很(hen)多(duo)信(xin)息(xi)可(ke)以(yi)去(qu)看(kan)，無(wu)非(fei)就(jiu)是(shi)性(xing)能(neng)上(shang)的(de)差(cha)別(bie)。關(guan)鍵(jian)在(zai)於(yu)設(she)計(ji)時(shi)要(yao)把(ba)之(zhi)前(qian)所(suo)提(ti)到(dao)不(bu)同(tong)電(dian)容(rong)的(de)優(you)點(dian)和(he)缺(que)點(dian)考(kao)慮(lv)進(jin)去(qu)
，想(xiang)想(xiang)這(zhe)些(xie)優(you)缺(que)點(dian)加(jia)進(jin)去(qu)會(hui)對(dui)你(ni)的(de)電(dian)路(lu)造(zao)成(cheng)什(shen)麼(me)樣(yang)的(de)影(ying)響(xiang)？影(ying)響(xiang)具(ju)體(ti)是(shi)多(duo)少(shao)？想(xiang)明(ming)白(bai)了(le)你(ni)才(cai)能(neng)做(zuo)出(chu)正(zheng)確(que)的(de)決(jue)定(ding)，從(cong)而(er)選(xuan)到(dao)一(yi)個(ge)最(zui)合(he)適(shi)的(de)電(dian)容(rong)。





1、為什麼容值較大的陶瓷電容在加上電壓工作時會發出聲音？比如DC-DC converter的output capacitor。

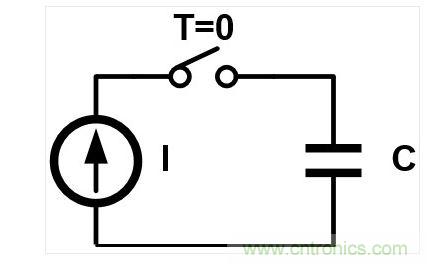

2、如下圖所示，電容C是一個常見的陶瓷電容(非理想器件)，容值為C=100nF，ESR=30mΩ，ESL=1nH，Rated Voltage為5V。電流源I為理想電流源。[Hints:請考慮一切可能發生的事情]



在T=0時開關關閉，請解釋從T=0開始電容兩端電壓的變化，容值的變化。畫出經過電容C的電流和兩端的電壓相對於時間的曲線。 如果下圖理想電流源換成理想電壓源V=3V，請問電容充電到99%需要多長時間？



還是使用理想電壓源對這個電容C充電充到電壓V1。根據公式，儲存在電容上的總能量為E=½CV²，而C=Q/V，所以E=½QV。但是理想電壓源輸出的總能量P=QV。為什麼充電後到達電容C的能量隻有一半
？



再進階一點問題
，有什麼方法可以將充電的能量損失降低到接近零？
