雙向DC/DCzhuanhuanqiyijingcunzaiyouyiduanshijianle
，danshixindeyingyongzhengzaixunsuchuxian，tamenxuyaozaigengduodexitongzhongshiyongzhezhongjiagou。dangjindeyingyongxuyaogenggaodedianyuanxiaolvyijizheleixitong，yinweitaiyangnenghuofenglifadianxuyaocunchudianneng，yizhiyuzaimeiyoufenghuotaiyangshi，gongdianbuhuizhongduan。

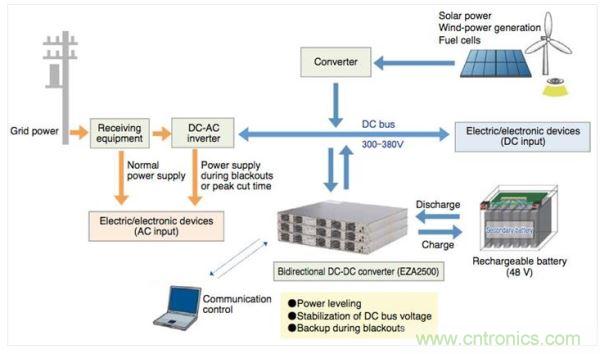

圖1：雙向DC/DC轉換器可用於能量存儲係統中。



電池備用係統需要雙向DC/DC轉換器
，因為電池在電源可用的時候進行充電
，但是在電力中斷的情況下，電池將會成為備用電源。Vicor公司憑借其新的雙向DC/DC拓撲結構
，為該領域提供了一種很好的解決方案。

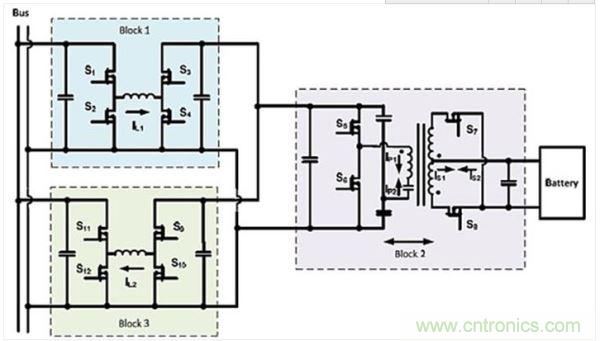

圖2：Vicor新隔離雙向DC/DC轉換器拓撲



Vicor搭建了一個原型，具有300W輸入用於電池充電和1500W輸出用於支持總線負載。該原型可以通過使用並聯技術和一些重配置來設計更高的功率。Vicor有一篇名為《一款用於直流總線和電池組接口的新型高效隔離雙向DC-DC轉換器（A New High Efficiency Isolated Bi-Directional DC-DC Converter for DC-Bus and Battery-Bank Interface）”的優秀文章》，該文由Xiaoyan Yu和Paul Yeaman共同主筆。



在汽車領域，我們現在必須考慮用高壓電源架構管理電動汽車/混合動力汽車（EV/HEV）中的電池。混動汽車具有再生製動功能，它存儲這一能量用於在加速期間提供所需的額外能量。EV/HEV雙電壓係統具有12V和48V電池

，需要雙向DC/DC轉換。

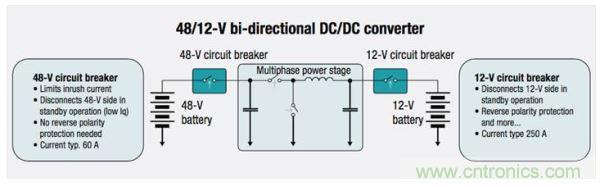

圖3：一款48V至12V雙向DC/DC轉換器



Intersil開發了首款6相雙向DC/DC控製器ISL78226。該器件可提供高達3.75kW的功率
，效率高達95%以上。



圖4是一款帶有48V輕度混合動力係統的汽車。它在標準的非混合動力係統之上進行了一些改動——增加了一個48V電池
，以及12V起動交流發電機由48V起動發電機替代。最後，它添加了一個DC/DC轉換器

，用於對48V總線和12V總線進行橋接。這樣，由48V起動發電機產生的電力用於對12V電池充電並為所有未更改的12V電子器件供電。ISL78226是DC/DC轉換器的核心。

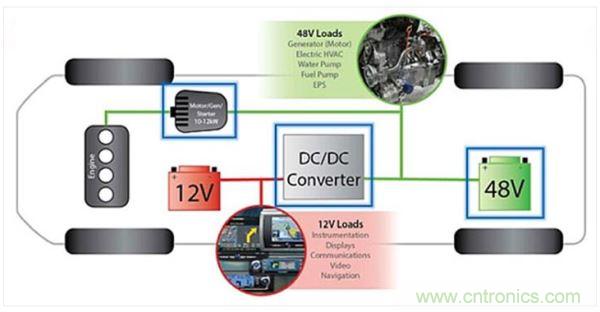

圖4：48V輕度混動車上的12V和48V電路板網絡。



因此，隨著我們的發展
，我們預計2017年將會出現更多這種采用雙向DC/DC轉換器架構的應用。我們甚至看到了全SiC DC/DC雙向DC/DC轉換器。GaN也是一種會用於這些係統的功率元件，因此我們也有望看到更多采用該技術的設計。





無線電源：無線供電將於2017年推進。Wurth Elektronik正在與ROHM半導體公司合作

，使設計人員能夠在其無線電源參考設計之外
，使用無線電源設計套件加快上市時間。宜普電源轉換（EPC）公司具有一些非常好的無線電源用eGaN功率元件解決方案
，並具有一些優秀的應用筆記以及對設計人員非常友好的評估板。無線電源聯盟（WPC）正在將Qi標準解決方案和勢頭推向市場。2015年，無線電力聯盟（A4WP）和電源事務聯盟（PMA）合並。在2016年11月的無線電源峰會上，戴爾、惠普、迪士尼、海爾和ZPower等公司出席，這預示著將在2017年取得一些進展。蘋果還沒有推出集成無線充電解決方案，但有談論說蘋果將在其最新iPhone的外殼上啟用無線充電。此外，現在市麵上也已經有許多第三方開發商為iPhone 7開發的無線充電外殼。2017年的CES展上，將會看到有關這一領域的更多研發。



可穿戴電子產品電源：物聯網（IoT）將在2017年nian快kuai速su增zeng長chang，特te別bie是shi在zai針zhen對dui健jian身shen和he醫yi療liao應ying用yong的de可ke穿chuan戴dai設she備bei領ling域yu。某mou些xie嚴yan苛ke的de問wen題ti可ke能neng需xu要yao電dian池chi工gong作zuo更geng長chang時shi間jian才cai去qu充chong電dian，並bing且qie使shi用yong開kai關guan調tiao節jie器qi產chan生sheng的de電dian源yuan偏pian置zhi噪zao聲sheng可ke能neng會hui幹gan擾rao擴kuo頻pin通tong信xin設she備bei及ji導dao航hang和he定ding位wei設she備bei。像xiangTransSiP這樣的公司已經用它們針對開關噪聲抖動（SNJ）調節JC-PFM技術提出的解決方案來應對這些挑戰。淩力爾特公司也為可穿戴電源提供了一些新的解決方案。他們的LTC3388-1是一款超低靜態電流同步降壓轉換器，該器件與具有板載精密庫侖計的納瓦級高效率同步升降壓轉換器LTC3335一起應對低功耗需求。LTC3331是一款能量采集解決方案IC，它為智能可穿戴設備供電提供了一種新思路。無疑
，更多的創新將會在2017年到來。
