中心議題：

• 介紹檢測PIR傳感器所產生脈衝的電路
• 分析丟失脈衝檢測器

解決方案：

• 用丟失脈衝檢測器檢測PIR脈衝
• 三端雙向可控矽控製的ac開關電路為PIR供電提供非穩壓

無源紅外光控控製器

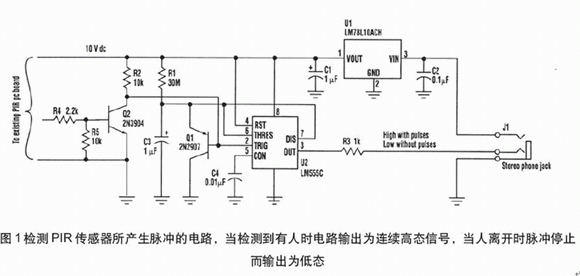

控製無源紅外(PIR)報警傳感器的電路示於圖1。原來的概念是當有人進入房間時便開啟光
，而在所檢測的區域內無人時光便關閉。

在該應用中，PIR傳感器每12秒取樣所檢測區域。當檢測到區域內有人時，便使LED閃光。12秒鍾之後，若仍然檢測到有人

，再次使LED閃光。電路由9V電池供電。

用PIR傳chuan感gan器qi上shang的de觸chu發fa器qi或huo鎖suo存cun電dian路lu提ti供gong光guang開kai啟qi和he保bao持chi電dian路lu，但dan是shi在zai所suo檢jian測ce區qu域yu騰teng空kong時shi就jiu不bu能neng提ti供gong光guang關guan閉bi的de簡jian易yi方fang法fa。因yin此ci，此ci電dian路lu用yong丟diu失shi脈mai衝chong檢jian測ce器qi來lai檢jian測cePIR脈衝。

通常，當所檢測區域無人時，無脈衝被檢測，而輸出為低態。當檢測到脈衝時
，輸出變高態。電源(12~14Vdc)通過立體聲電話插口(與輸出信號一道)供電，然後穩壓到+10V。此電路放置在PIR傳感器內
，電話插口放在機盒的下部。電阻器R4連接PIR LED驅動器。地和+10V連接到PIR中的適當位置。

丟失脈衝檢測器是一個“555”電路。設置555IC(U2)做為單觸發多諧振蕩器。設置555定時器導通時間剛好大於輸入脈衝率，在本實例中為15秒左右。隻要在定時結束前有脈衝到達，則定時器將被觸發並開始1個新的時間時序。因此，隻要在所檢測區域有人存在，輸出將保持高態。若觸發脈衝不能按時(小於15秒)到達
，則555將定時終止並複位其輸出
，關閉光。失去脈衝指明在所檢測區域內沒有檢測到人。

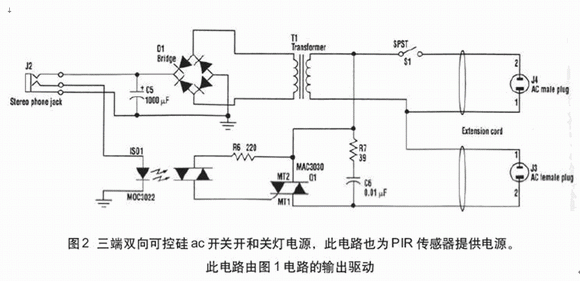

圖2示出三端雙向可控矽控製的ac開關
，此電路也為PIR供電提供非穩壓12~14Vdc。通過匹配的電話插口由來自圖1電路的輸出脈衝驅動三端雙向可控矽開關。用標準立體聲音頻纜線連接兩個電路。

在用該裝置時，把改進的PIR傳感器放置在方便的地方並連接立體聲纜線。把開關盒放置在靠近牆上插座的地方並連接立體聲纜線。然後連接燈或裝置到凹形ac連接器。開關S1接通該裝置。
