【導讀】數字存儲示波器（通常稱為 DSO）是為了彌補模擬示波器的諸多不足而發明的。 DSO 輸入一個信號，並通過模數轉換器將其數字化。圖 顯示了是德科技數字示波器采用的一種 DSO 體係結構。

數字存儲示波器（通常稱為 DSO）是為了彌補模擬示波器的諸多不足而發明的。 DSO 輸入一個信號，並通過模數轉換器將其數字化。圖 顯示了是德科技數字示波器采用的一種 DSO 體係結構。

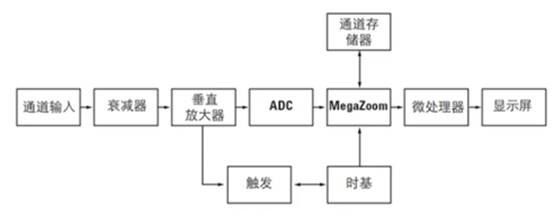

數字示波器的體係結構

衰減器會調整波形。垂直放大器會在波形傳到模數轉換器（ADC）時做進一步的調整。ADC 會hui對dui收shou到dao的de信xin號hao進jin行xing采cai樣yang和he數shu字zi轉zhuan換huan，隨sui後hou將jiang這zhe個ge數shu據ju存cun入ru存cun儲chu器qi中zhong。觸chu發fa器qi會hui尋xun找zhao觸chu發fa事shi件jian，而er時shi基ji會hui調tiao整zheng示shi波bo器qi的de時shi間jian顯xian示shi。在zai示shi波bo器qi顯xian示shi信xin號hao之zhi前qian，微wei處chu理li器qi係xi統tong可ke以yi執zhi行xing您nin指zhi定ding的de其qi他ta後hou期qi處chu理li任ren務wu。

數據以數字形式表示，可使示波器執行各種波形測量。信號可以無限期地存放在存儲器中，也可打印或通過閃存

、LAN、 USB 或 DVD-RW 傳輸到計算機中。事實上
，您還能通過軟件提供的虛擬前麵板在計算機上控製和監測示波器。

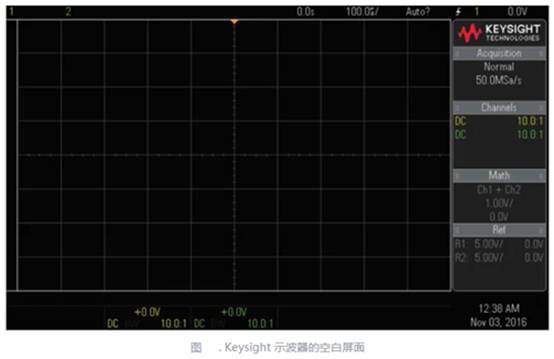

數字示波器可以支持您執行廣泛的波形測量，測量的複雜程度和範圍取決於示波器的功能組合。圖 是Keysight 8000 係列示波器的空白屏麵。請注意
，在屏幕的最左邊有一排測量按鍵 / 圖(tu)標(biao)，使(shi)用(yong)鼠(shu)標(biao)將(jiang)這(zhe)些(xie)圖(tu)標(biao)拖(tuo)曳(ye)到(dao)波(bo)形(xing)上(shang)，示(shi)波(bo)器(qi)便(bian)可(ke)計(ji)算(suan)出(chu)測(ce)量(liang)結(jie)果(guo)。這(zhe)些(xie)圖(tu)標(biao)非(fei)常(chang)直(zhi)觀(guan)地(di)顯(xian)示(shi)了(le)可(ke)以(yi)執(zhi)行(xing)哪(na)一(yi)種(zhong)測(ce)量(liang)計(ji)算(suan)
，因(yin)此(ci)用(yong)起(qi)來(lai)非(fei)常(chang)方(fang)便(bian)。

數字示波器的功能有哪些

數字示波器作為一種重要的測量工具，具備多種功能以滿足不同領域的需求。以下是其主要功能：

電壓測量：數字示波器能夠測量直流和交流電壓，並顯示這些被測量的電壓在時間軸上的變化過程。

電流測量：通過外接電流傳感器，數字示波器可以顯示電流隨時間的變化情況。

頻率測量：用於測量電信號的頻率，包括正弦波
、方波
、三角波等各種波形。

相位測量：通過觀察電信號的兩個不同點之間的時間差來測量它們之間的相位差。

諧波分析：可以對複雜的非正弦波進行諧波分析
，測量其包含的各個頻率分量和振幅。

自動測量：數字示波器能夠自動測量信號的各種參數，如峰峰值、平均值、最大值、最小值、上升時間、下降時間等
，從而減輕人工操作的負擔，提高測量的準確性和效率。

存儲和回放：可以存儲和回放被測信號的波形數據，以便用戶進行複雜分析和長時間監測。

延時采集：通過設置延時參數
，數字示波器可以延遲一段時間後才開始采集波形數據。

FFT頻譜分析：具備進行快速傅裏葉變換（FFT）的能力
，可以將時域波形轉換為頻域頻譜，並進行頻譜分析。

除此之外
，數字示波器還有光標測試功能
，能夠快速手動測試信號的時間差或者幅值差
，提供波形、水平、垂直等多種測量模式

，大大擴展了光標測試的應用範圍。

在應用方麵，數字示波器廣泛應用於電子製造
、電力、通信、醫療、汽車和航空等領域。例如，在電子製造業中，數字示波器可以用於電路板設計、測試和調試過程中的電信號檢測和分析
；在電力行業中
，它可以用於電力係統、電機和變壓器的測試和維護。

數字示波器和模擬示波器區別

數字示波器（DSO）和模擬示波器（AO）是用來觀測和分析電信號波形的兩種不同類型的示波器，它們之間有一些顯著的區別：

1. 工作原理：

- 模擬示波器：模擬示波器通過電子管
、示波管等模擬元件來放大和顯示電信號波形，傳統的模擬示波器采用模擬信號路徑進行信號處理和顯示。

- 數字示波器：數字示波器將輸入信號進行模數轉換
，然後在數字化處理係統中進行信號處理和顯示。數字示波器可以將采集的信號以數字方式處理、存儲和顯示。

2. 測量精度和靈活性：

- 模擬示波器：傳統模擬示波器的測量精度受限於模擬元件的性能，且通常較難進行數字信號處理，靈活性有限。

- 數字示波器：數字示波器的測量精度通常受限於采樣率和分辨率

，但可以通過數字信號處理技術實現更多功能，如自動測量、存儲和數據分析等

，具有更高的靈活性和功能擴展性。

3. 信號處理能力：

- 模擬示波器：模擬示波器在信號處理方麵主要依靠模擬電路，處理能力相對有限

，難以實現複雜的信號處理功能。

- 數字示波器：數字示波器配備了數字信號處理單元，能夠實現更複雜的信號處理和分析功能，包括傅立葉變換、濾波、自動測量等功能。

4. 顯示與操作：

- 模擬示波器：模擬示波器通常使用示波管或者氣體放大器作為顯示元件

，操作相對簡單直觀。

- 數字示波器：數字示波器采用液晶顯示屏或其他數字顯示技術，通常配備更多的顯示和操作功能，能夠實現信號的數字化存儲和處理。

數字示波器相比模擬示波器具有更高的測量精度、更強的信號處理能力和功能擴展性
，但也相對複雜一些。
