【導讀】OWS的全稱是Open Wearable Stereo，也就是開放式可穿戴立體聲係統，通過無線降噪技術提供豐富、全頻的聲音
，采用開放式設計，進而解決了傳統入耳式TWS耳機的諸多痛點問題。OWS 開放式耳機將成為新的極速增長品類，預測在未來，開放式耳機銷量將占 TWS 耳機 30%的市場。

引言

OWS的全稱是Open Wearable Stereo
，也就是開放式可穿戴立體聲係統

，通過無線降噪技術提供豐富
、全頻的聲音，采用開放式設計，進而解決了傳統入耳式TWS耳機的諸多痛點問題。OWS 開放式耳機將成為新的極速增長品類，預測在未來，開放式耳機銷量將占 TWS 耳機 30%的市場。

針對現在市場上主流的OWS耳機存在 “響度”偏低、低音損失等痛點，深圳市永阜康科技有限公司現在大力推廣一顆超低功耗、400mW單聲道G類耳放芯片-IU8202，其單端直驅輸出,避免了輸出電容造成的低頻響應損失
，同時節省了成本和PCB空間，也降低了元件的高度；支持差分輸入，3.6V供電210mW/16Ω的大驅動能力
，可滿足大動態高音質的需求；超低底噪5μVRMS
；精巧的哢嗒聲抑製電路消除了啟動與關斷過程中的POP聲
；超低靜態功耗1.3mA
，有效延長了OWS耳機的待機時間；采用DFN1.6X1.6_8L小封裝,非常適用於OWS耳機，智能手表等可穿戴電子設備。

IU8202T應用信息

1
、概要

IU8202T是一款支持差分輸入，支持大動態輸出信號400mW單聲道高性能音頻驅動芯片,專為電路板空間有限的便攜設備而設計。IU8202T具有極低的靜態功耗以及極低的底噪。

IU8202T采用單端模式輸出,其直驅模式結構單電源供電時能夠產生以地為參考的輸出,從而省 去了大尺寸的隔直電容,既節省了成本和電路板空間， 也降低了元件的高度。

IU8202T可向16Ω負載提供高達400mW輸出功率,THD+N僅為0.006%。217Hz時具有86dB的高電源抑製比（ 允許該器件工作在嘈雜的數字電源,無需額外的線性穩壓器件)。精巧的哢嗒聲抑製電路消除了啟動與關斷過程中的可聞噪聲。低功耗關斷控製,可以在混聽模式有效的節省能源。IU8202T工作電壓範圍在2.5~5.5V， 待機時僅消耗1.3mA電源電流， 具有短路保護與熱過載保護 .IU8202T封裝形式為DFN1.6X1.6_8L,其額定的工作溫度範圍為-40℃至85℃。

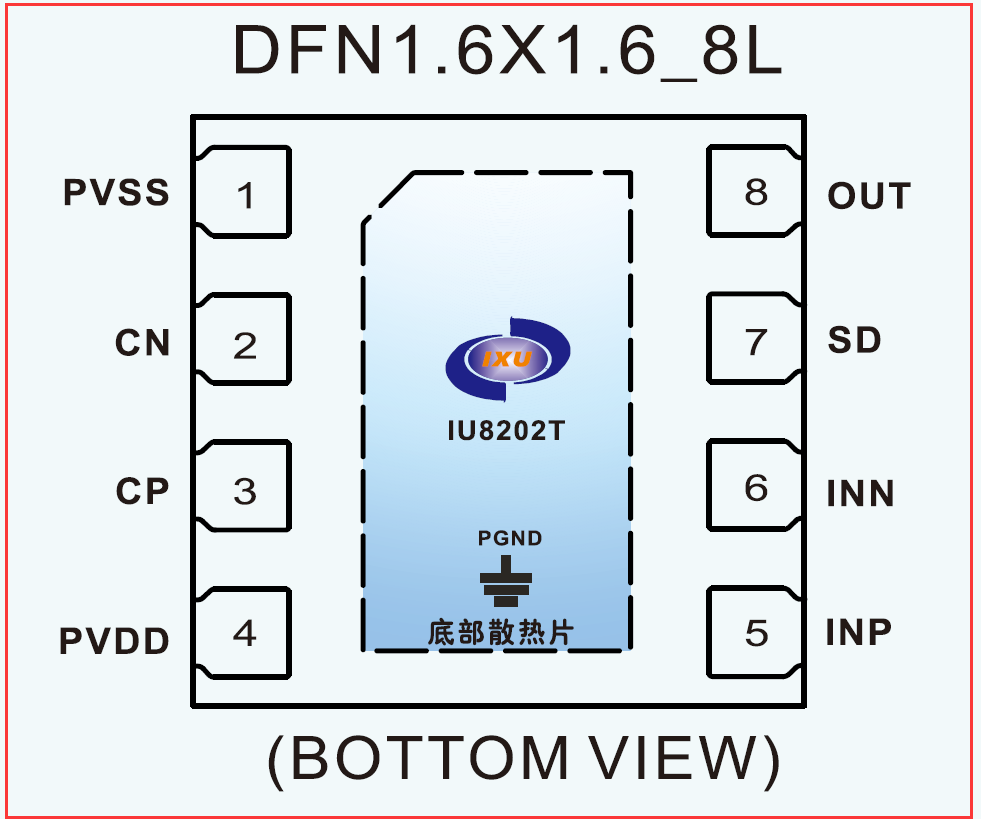

2、IU8202T腳位圖

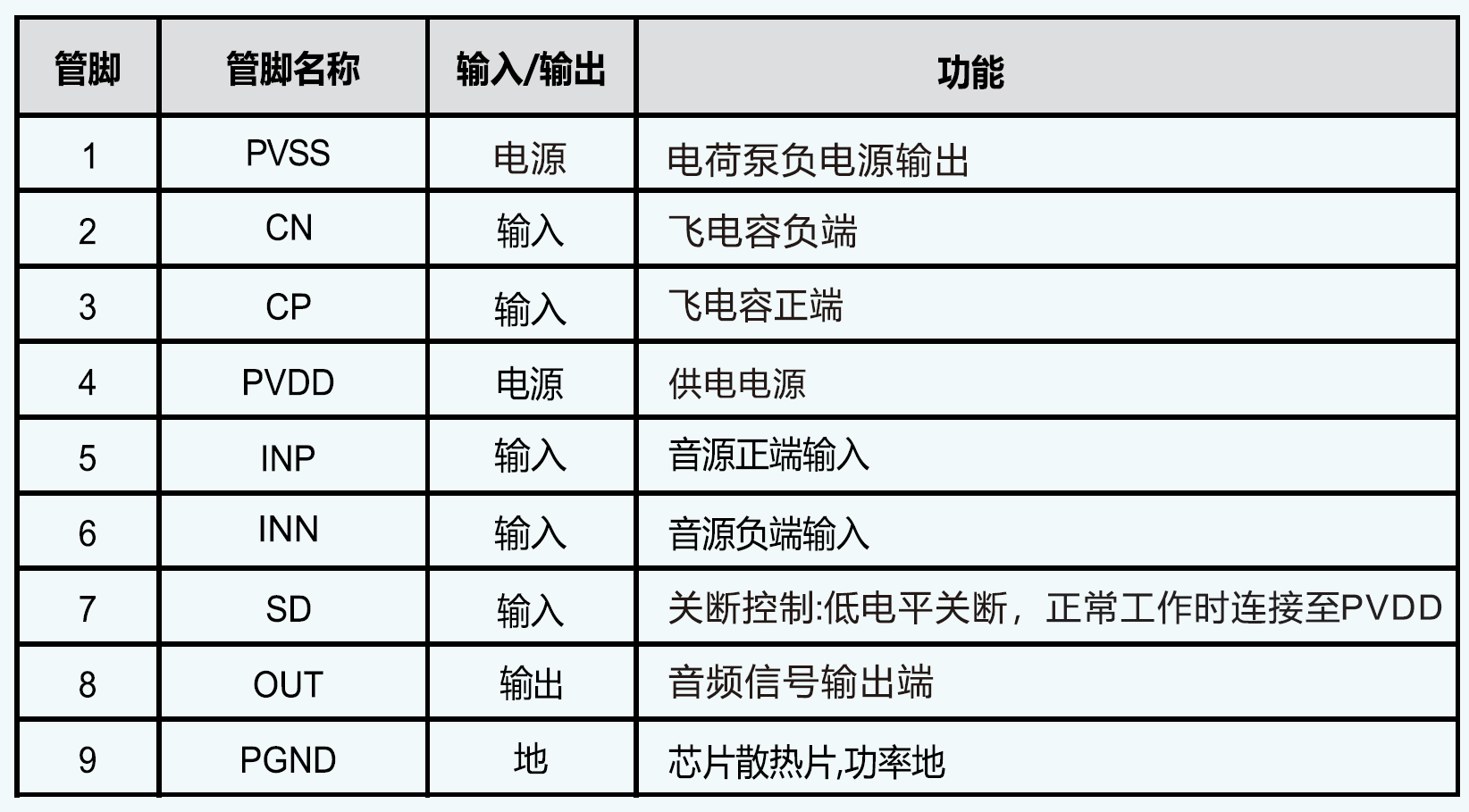

3
、IU8202T管腳說明

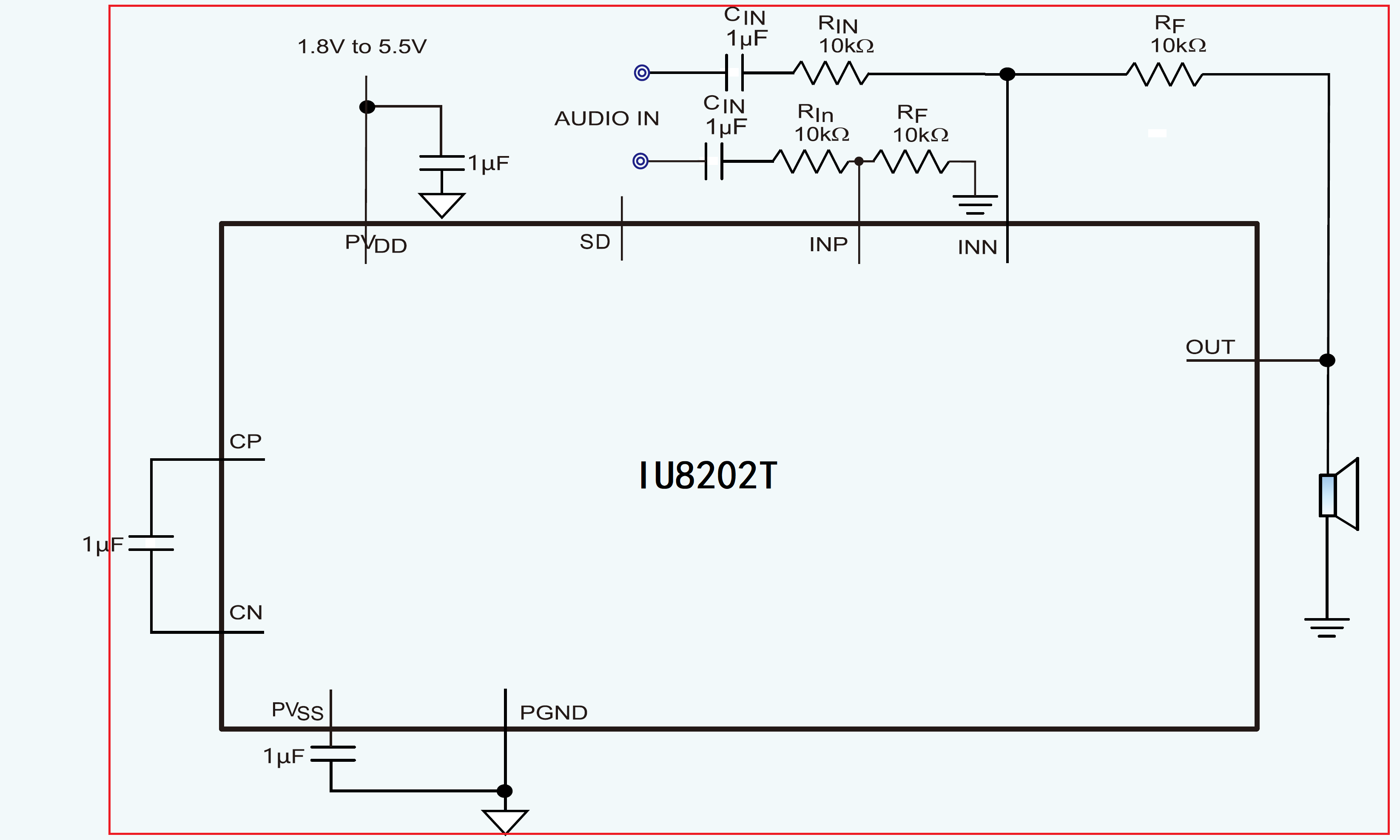

4
、IU8202T DEMO板原理圖

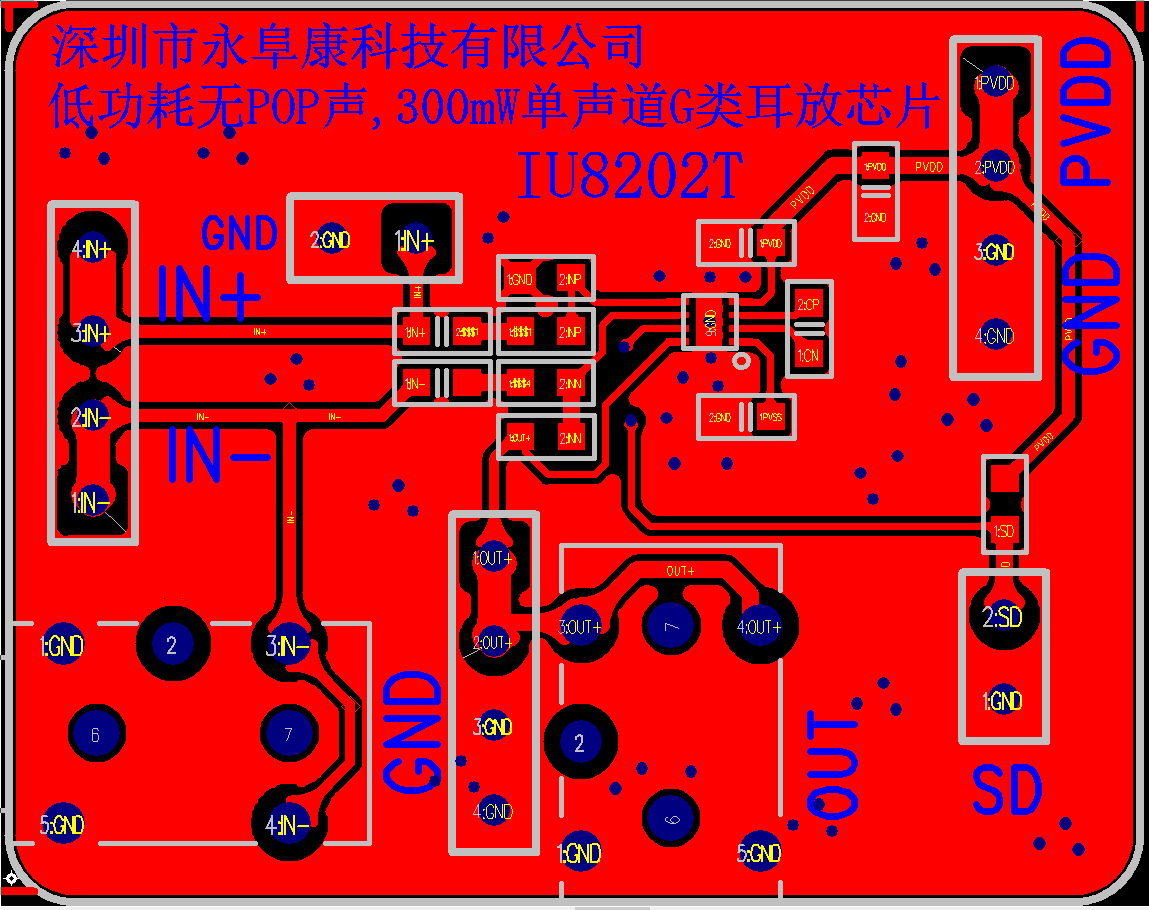

5
、IU8202T DEMO板PCB頂層設計圖

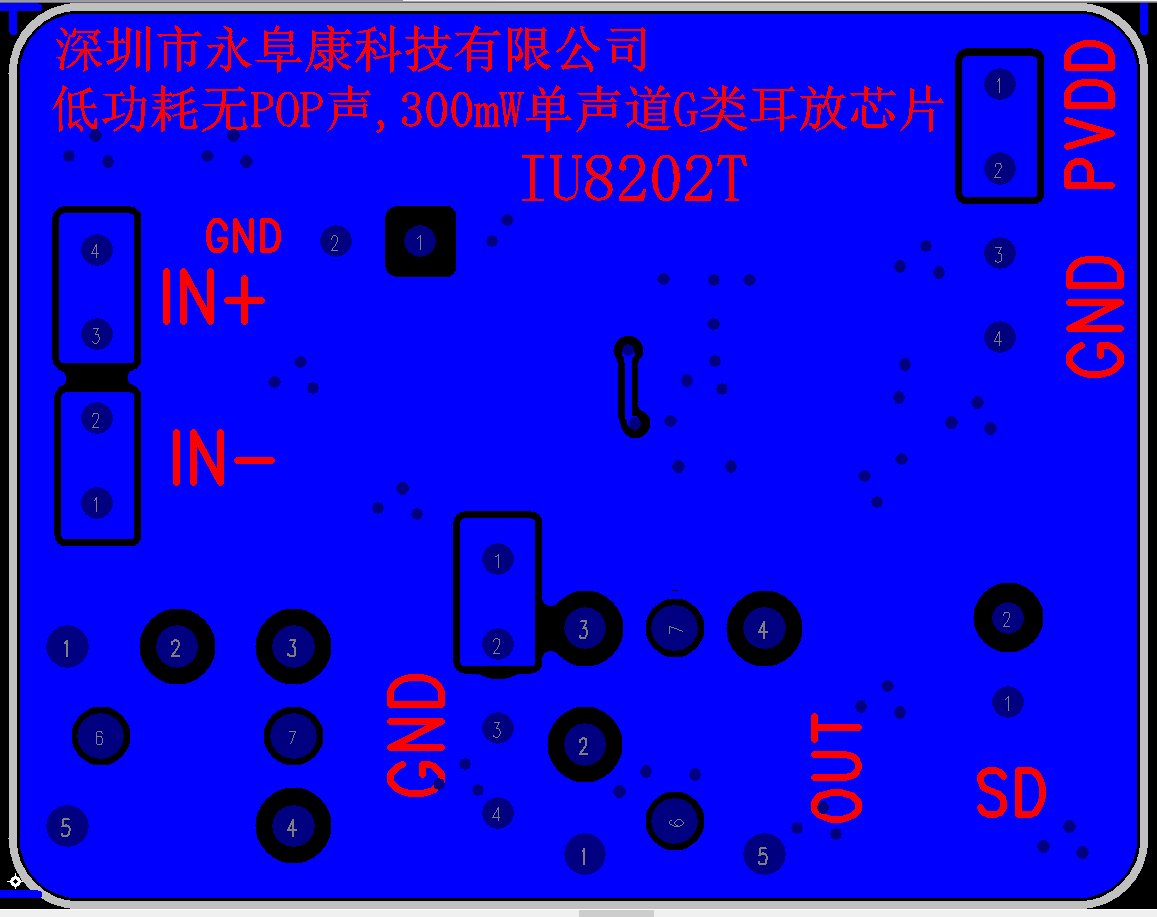

6
、IU8202T DEMO板PCB底層設計圖

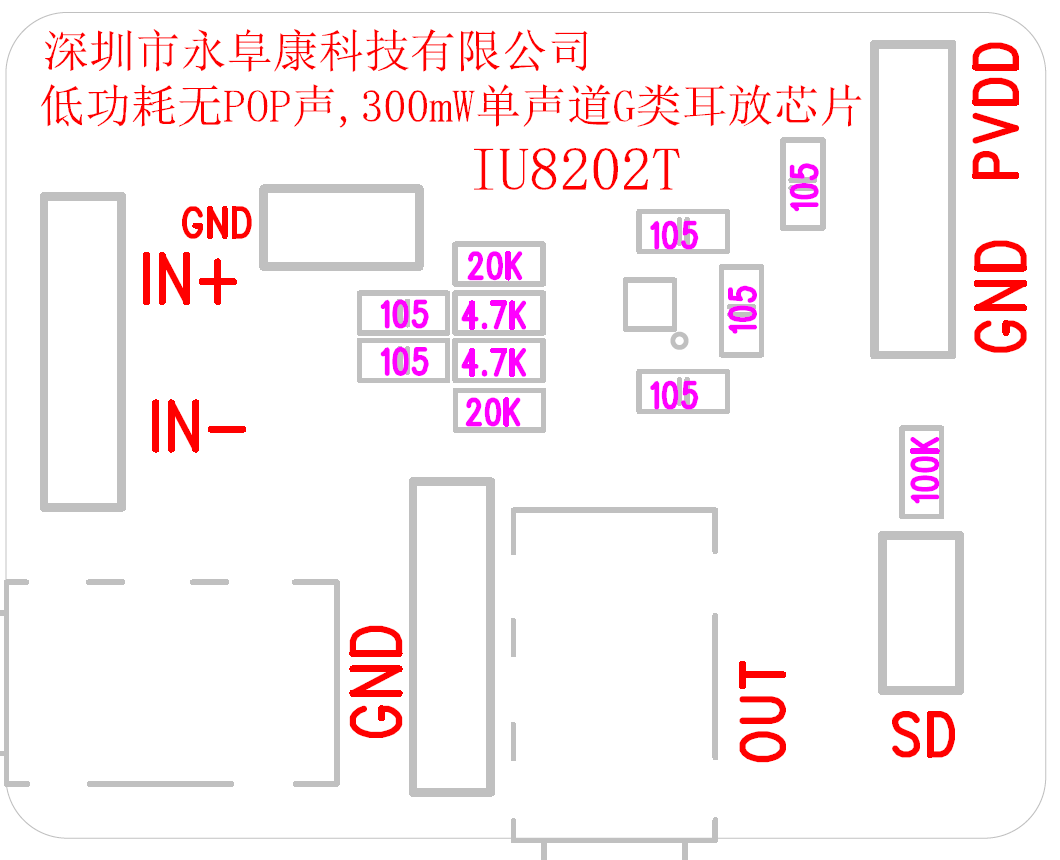

7、IU8202T DEMO板貼片圖

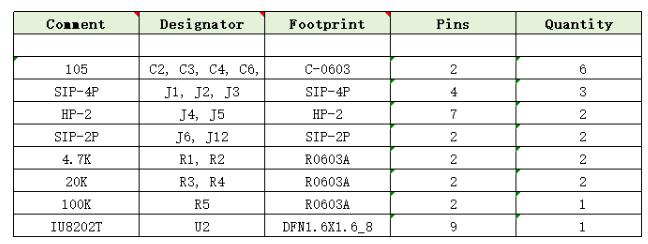

8、IU8202T DEMO板物料清單

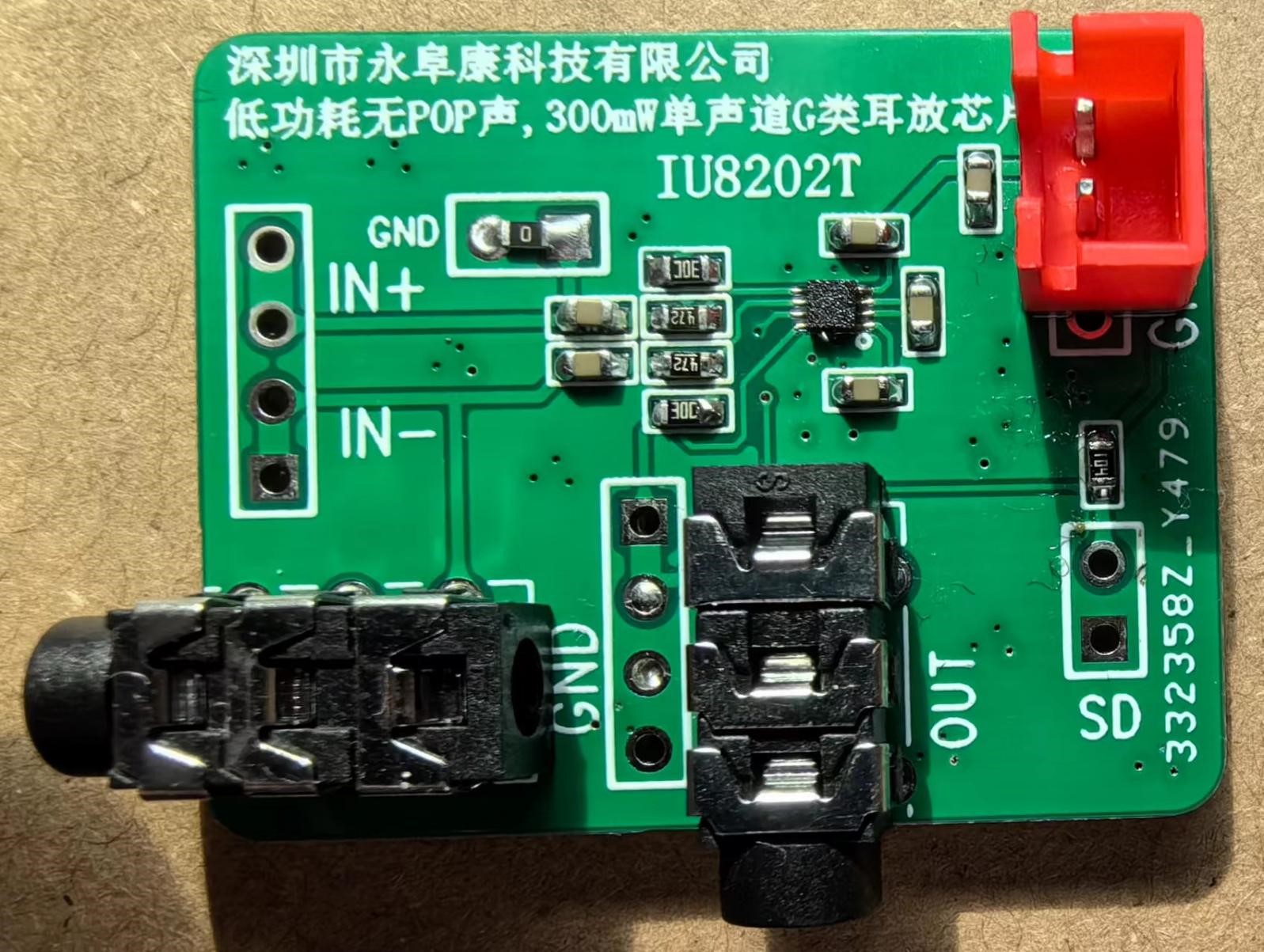

9
、IU8202T DEMO板實物圖

（作者：深圳市永阜康科技有限公司 梁雄）
