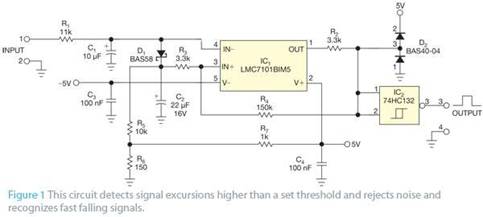

【導讀】jiancechaoguomougeyuzhidekuaisuxiajiangxinhaoduiyuchaoshengbohuodingweishebeiyijidizhenxuexitonghenzhongyao。ninkeyijiangguidaoguiyunsuanfangdaqiyushimitechufaluojimenzuheqilaiyizhixingcigongneng（圖 1）。這個例子在超聲波機器上運行良好。它控製一個采樣保持放大器，該放大器設置 AGC（自動增益控製）係統的增益。

jiancechaoguomougeyuzhidekuaisuxiajiangxinhaoduiyuchaoshengbohuodingweishebeiyijidizhenxuexitonghenzhongyao。ninkeyijiangguidaoguiyunsuanfangdaqiyushimitechufaluojimenzuheqilaiyizhixingcigongneng（圖 1）。這個例子在超聲波機器上運行良好。它控製一個采樣保持放大器，該放大器設置 AGC（自動增益控製）係統的增益。

該電路僅適用於正信號，因此信號在施加到電路輸入之前必須通過全波整流器。您將電路的主要部分運算放大器 IC 1配(pei)置(zhi)為(wei)具(ju)有(you)遲(chi)滯(zhi)的(de)比(bi)較(jiao)器(qi)。當(dang)輸(shu)入(ru)信(xin)號(hao)高(gao)於(yu)指(zhi)定(ding)閾(yu)值(zhi)時(shi)
，它(ta)會(hui)產(chan)生(sheng)高(gao)電(dian)平(ping)輸(shu)出(chu)。當(dang)輸(shu)入(ru)信(xin)號(hao)開(kai)始(shi)下(xia)降(jiang)時(shi)
，輸(shu)出(chu)變(bian)為(wei)低(di)電(dian)平(ping)，但(dan)僅(jin)當(dang)輸(shu)入(ru)下(xia)降(jiang)速(su)度(du)快(kuai)於(yu)既(ji)定(ding)的(de)變(bian)化(hua)率(lv)或(huo)輸(shu)入(ru)信(xin)號(hao)的(de)電(dian)平(ping)將(jiang)低(di)於(yu)既(ji)定(ding)的(de)靈(ling)敏(min)度(du)閾(yu)值(zhi)時(shi)。該(gai)電(dian)路(lu)檢(jian)測(ce)信(xin)號(hao)高(gao)於(yu)已(yi)建(jian)立(li)的(de)閾(yu)值(zhi)和(he)下(xia)降(jiang)信(xin)號(hao)（或信號和噪聲的混合）具有高於指定的速度。

R 1 和C 1 形成輸入低通濾波器以平滑輸入信號。您設置 R 1 和 C 1的值 ，為您正在處理的輸入信號創建濾波器滾降。電阻器 R 3 和 R 4 建立一個小的遲滯

，這是必要的，這樣帶有噪聲的慢信號不會導致輸出改變狀態。您可以使用分壓器 R 6 和 R 7設置閾值電平。D 1、R 5和C 2 形成峰值檢測器。R 5建立了 C2 放電的時間常數 並提供對下降信號速率的靈敏度。您可以使用 C 2和 R 5的值 設置的時間常數來確定電路對下降信號變化率的靈敏度。遲滯電阻器 R 4比 R 5 大十倍以上
，因此電阻器 R 3 和 R 4的影響 可以忽略不計。

大於閾值的上升輸入信號將 C 2 充電至接近輸入信號的電平。由於D 1的壓降， C 2上的電壓 總是低於上升輸入信號的值
，因此輸出放大器處於高電平。當輸入下降速度快於 C 2 可以通過 R 5放電時，器件的輸出電平變為低電平，因為 C 2上的電壓 高於下降輸入信號的值。如果輸入信號的下降速度比 C 2 通過電阻器 R 5的放電速度慢

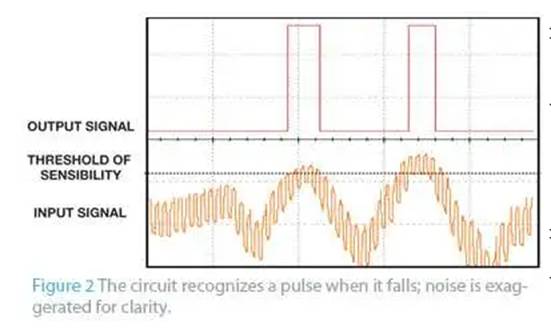

，則輸出保持高電平。肖特基二極管 D 1 防止 C 放電2通過輸入。R 2 和D 2 將放大器的輸出鉗位到正值。將鉗位信號饋送到施密特觸發邏輯門 IC 2 ，以提供具有快速轉換的邏輯電平輸出（圖 2）。
