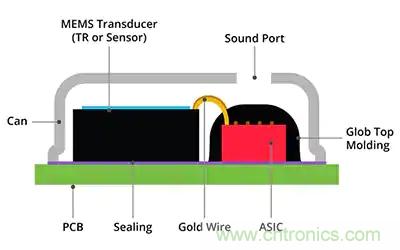

圖 1：MEMS 麥克風的基本結構顯示了其兩個關鍵構建塊：MEMS 變動器和信號處理鏈（位於 ASIC 中）。（圖片來源：CUI Devices）



除了支持具有模擬或數字輸出的微型麥克風外，MEMS 技術還實現了出色的相位匹配和漂移性能。



MEMS 麥克風的關鍵特性

對於語音控製設備設計人員而言
，需要在 MEMS 麥克風中查找的關鍵參數如下：



• 信噪比 (SNR)：這是參考信號電平與麥克風輸出信號的噪聲電平之比。SNR 測量值包括麥克風元件和 MEMS 麥克風封裝中集成的任何其他設備（例如 IC）產生的噪聲。

靈敏度：響應 1千赫 (kHz) 正弦波時的模擬或數字輸出值，其聲壓級 (SPL) 為 94 分貝 (dB) 或1 帕斯卡 (Pa)，後者為壓力測量值。

• 靈敏度公差：任何給定的單隻麥克風的靈敏度範圍。嚴格的靈敏度公差可在使用多個麥克風時確保一致性。

• 動態範圍：麥克風線性響應的最大和最小聲壓級的差異測量。

• 頻率響應：麥克風能夠工作的頻率範圍。

• 啟動時間：響應觸發事件時麥克風被喚醒並輸出有效信號的速度。

諸如遙控器
、電視和智能揚聲器之類的語音控製設備通常工作在高環境噪聲下。同樣，在遠場操作中，用戶可能在附近或距離 1 至 10 米 (m) 的地方。這些情況使麥克風的動態範圍


、靈敏度和 SNR 變得如此重要。在陣列中使用多個麥克風的應用中，靈敏度公差至關重要。



雖然可以規定每個麥克風具有一定的靈敏度水平，但細微的結構變化可能會導致各種變更。但是
，由於 MEMS 麥克風是使用嚴格控製的半導體製造工藝開發

，因此具有匹配嚴格的靈敏度公差
，這是任何麥克風陣列進行有效數據處理所需的（圖 2）。

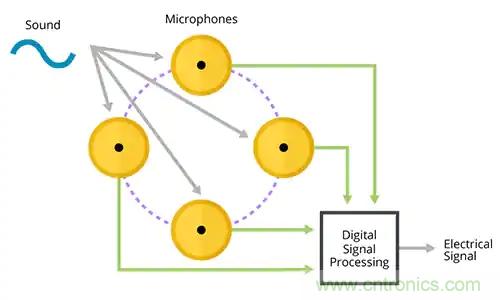

圖 2：陣列中使用的麥克風必須嚴格匹配才能實現所需的信號處理性能。（圖片來源：CUI Devices）



為使支持 VUI 的(de)設(she)計(ji)能(neng)越(yue)來(lai)越(yue)多(duo)地(di)采(cai)用(yong)麥(mai)克(ke)風(feng)陣(zhen)列(lie)，緊(jin)公(gong)差(cha)的(de)輔(fu)助(zhu)作(zuo)用(yong)極(ji)其(qi)重(zhong)要(yao)。在(zai)麥(mai)克(ke)風(feng)陣(zhen)列(lie)中(zhong)
，由(you)兩(liang)個(ge)或(huo)多(duo)個(ge)麥(mai)克(ke)風(feng)收(shou)集(ji)信(xin)號(hao)
，然(ran)後(hou)在(zai)組(zu)合(he)信(xin)號(hao)並(bing)形(xing)成(cheng)合(he)成(cheng)信(xin)號(hao)之(zhi)前(qian)，分(fen)別(bie)處(chu)理(li)來(lai)自(zi)每(mei)個(ge)麥(mai)克(ke)風(feng)的(de)信(xin)號(hao)（放大
、延遲或濾波）。在麥克風陣列中，可以使用多個輸入來確定方向響應（也稱為波束形成），以濾除不需要的噪聲；與此同時

，重點關注在來自更期望的方向上的聲音。



MEMS 麥克風的啟動時間對於捕獲全部關鍵詞並確保其準確性也至關重要。為了節電
，支持 VUI 的設備保持低功耗狀態
；但是，如果麥克風響應喚醒觸發的啟動時間短，則會影響 VUI 喚醒時間，進而影響喚醒詞檢測性能以及功耗。



隻(zhi)要(yao)在(zai)選(xuan)擇(ze)麥(mai)克(ke)風(feng)時(shi)考(kao)慮(lv)到(dao)這(zhe)些(xie)特(te)性(xing)，那(na)麼(me)在(zai)具(ju)有(you)高(gao)環(huan)境(jing)噪(zao)聲(sheng)或(huo)者(zhe)用(yong)戶(hu)遠(yuan)距(ju)離(li)講(jiang)話(hua)，或(huo)者(zhe)這(zhe)兩(liang)種(zhong)情(qing)形(xing)都(dou)存(cun)在(zai)的(de)情(qing)況(kuang)下(xia)


，後(hou)續(xu)的(de)語(yu)音(yin)處(chu)理(li)算(suan)法(fa)便(bian)能(neng)夠(gou)更(geng)好(hao)地(di)執(zhi)行(xing)用(yong)戶(hu)語(yu)音(yin)提(ti)取(qu)功(gong)能(neng)。



模擬與數字 MEMS 麥克風接口

正如有關 MEMS 麥克風工作原理的部分所述，MEMS 麥克風輸出可以采用模擬或者數字形式。模擬 MEMS 麥克風使用內部放大器將麥克風的輸出信號驅動至具有低輸出阻抗的合理高電平。這提供了一個連接音頻處理器的直接接口。對於 VUI，設計人員需要確保相關處理器具有板載 ADC，或者設計人員能夠選擇 ADC 以滿足其特定要求。後者會增加複雜性和成本。



借助數字 MEMS 麥克風
，麥克風輸出可直接應用於通常的微控製器或數字信號處理器 (DSP) 的數字電路。用於電噪聲環境的 VUI 設計更傾向於數字麥克風
，因為與模擬輸出信號相比，數字輸出信號具有更高的抗噪能力。



此外
，數字 MEMS 麥克風通常采用脈衝密度調製 (PDM) 將模擬信號電壓轉換為包含相應密度的邏輯高信號的單比特數字流。這樣可以進一步抵禦射頻幹擾 (RFI) 和電磁幹擾 (EMI)。這對於大型麥克風陣列和諸如支持語音的車輛信息娛樂係統之類的實際大型係統尤其重要。



關於靈敏度，就模擬麥克風而言
，是采用以分貝為單位的聲壓級相對於 1 伏 (dB/V) 進行測量的。對於數字麥克風，通常以相對於滿刻度分貝值為單位進行測量 (dB FS) 。



VUI 的 MEMS 麥克風解決方案

TDK InvenSense 的 ICS-40740 模擬 MEMS 麥克風滿足了 VUI 應用的許多關鍵麥克風性能要求。該器件包含一個 MEMS 麥克風元件


、一個阻抗轉換器和一個差分輸出放大器，采用小型 4.00 x 3.00 x 1.20 毫米 (mm) 的表麵貼裝封裝。該器件采用 1.5 伏電源供電，工作時僅消耗 165 微安 (µA) 電流（圖 3）。

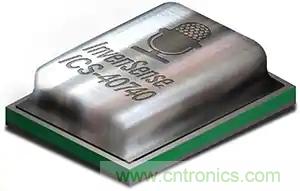

圖 3：ICS-40740 模擬 MEMS 麥克風滿足智能揚聲器和可穿戴設備（例如降噪耳機）的尺寸和功率預算要求。（圖片來源： TDK InvenSense）



該器件的 SNR 為 70 dBA（A 加權分貝），並與 108.5 dB 的寬動態範圍相耦合，即使在高環境噪聲和遠場條件下也能檢測到語音信號。此外，該器件具有 80 赫茲 (Hz) 到 20 kHz 的寬工作頻率響應範圍，132.5 dB 的線性響應性能和 ±1 dB 靈敏度公差。後者使其對於麥克風陣列非常有用。



ICS-40740 的封裝小
、功耗低，使其適用於圍繞智能揚聲器和諸如降噪耳機等可穿戴設備構建的物聯網 (IoT) 應用程序。



Vesper Technologies 的 VM3000 是一款全向
、底部端口壓電式數字 MEMS 麥克風，具有不到 200 微秒 (µs) 的超快速啟動時間，使其被快速喚醒
，足以捕獲完整的喚醒詞（圖4）。

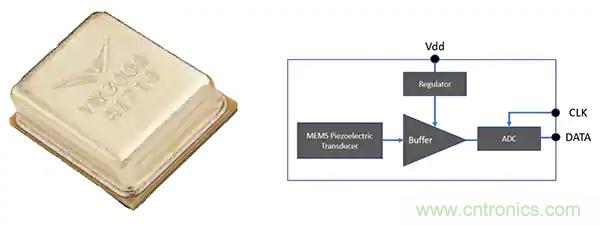

圖4：VM3000 壓電式數字 MEMS 麥克風具有不到 200 µs 的超快速啟動時間，使其能夠足被快速喚醒，足以捕獲完整的喚醒詞。（圖片來源：Vesper Technologies）



在壓電式 MEMS 麥(mai)克(ke)風(feng)中(zhong)，當(dang)聲(sheng)波(bo)撞(zhuang)擊(ji)壓(ya)電(dian)懸(xuan)臂(bi)時(shi)，將(jiang)使(shi)懸(xuan)臂(bi)移(yi)動(dong)並(bing)產(chan)生(sheng)電(dian)壓(ya)。該(gai)電(dian)壓(ya)由(you)一(yi)個(ge)功(gong)耗(hao)非(fei)常(chang)低(di)的(de)比(bi)較(jiao)器(qi)電(dian)路(lu)檢(jian)測(ce)
，該(gai)電(dian)路(lu)會(hui)將(jiang)喚(huan)醒(xing)信(xin)號(hao)發(fa)送(song)到(dao)音(yin)頻(pin)係(xi)統(tong)。



由於壓電式 MEMS 麥克風不需要偏置電壓，因此 VM3000 在被喚醒詞指令啟動前幾乎無功耗。而且

，這種麥克風僅需 0.35 µA 電流即可保持休眠模式

，並且能夠在不到 100 µs 的時間內切換到性能模式。超低功耗休眠模式與快速模式切換相結合，還能確保在喚醒音頻設備時不會丟失任何信息。



VM3000 數字麥克風幾乎可以與任何音頻芯片配對，其輸出特點是在一條數據線上複用兩個麥克風。該麥克風在 1 kHz 信號下的典型 SNR 為 63 dB，具有 122 dB SPL 聲學過載點 (AOP)。



VM3000 采用 3.5 x 2.65 x 1.3 mm 封裝，並通過集成 ADC 節省物料清單 (BOM)。此外，VM3000 使用單層壓電晶體，使其不受靈敏度漂移的影響，並可防止灰塵、水、濕氣和其他環境顆粒的侵害。



諸如 VM3000 之類的壓電式 MEMS maikefengwuxushiyongbaohuwanghuobomofugaiduogemaikefeng，congerjianhualezhenliedeyinpinsheji。rubaohuwanghuobaohumodengweifangzhishouhuanjingwuranerfugaishengxuekongdebaohuyuanjian，kedaozhi MEMS 麥克風靈敏度下降。



VM3000 也相對容易實現，因為它可以直與 CODEC 或其他處理器連接（圖 5）。主係統（CODEC 等）提供主時鍾 CLK，該時鍾定義了 DATA 線上的比特速率。

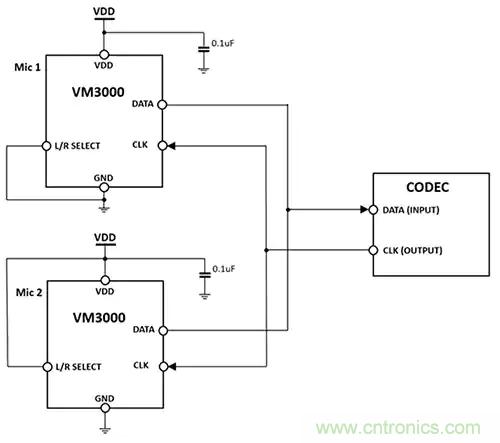

圖5：VM3000 可以直接與外部處理器連接
，並且可將兩個麥克風連接到一條 DATA 線上。（圖片來源：Vesper Technologies）



有趣的是，兩個麥克風可以通過一條 DATA 線連接。這是因為數據是在由 L/R Select 引腳定義的時鍾 (CLK) 上升沿或下降沿設置的
，而 L/R Select = GND（頂部）在時鍾下降沿設置數據，L/R Select = VDD（底部）在時鍾上升沿設置數據。然後，CODEC 或處理器可以根據比特流與 CLK 邊沿的對齊方式將其分離。



入門：MEMS 麥克風評估套件

為了評估關鍵參數並簡化使用 MEMS 麥克風的音頻係統的設計，供應商提供了參考板和軟件開發套件。例如
，Vesper 提供了 S-VM3000-C 評估板
，其中包括一個 VM3000 數字 MEMS 麥克風和一個 0.1 微法拉 (µF) 的電源旁路電容器以及一個邊緣連接器。



同樣，TDK InvenSense 為其 ICS-40740 模擬 MEMS 傳感器提供 EV_ICS-40740-FX 評估板
，可讓設計人員快速、高效地分析差分模擬輸出麥克風的性能。除 MEMS 麥克風外，該開發套件唯一的其他組件便是 0.1 µF 電源旁路電容器。

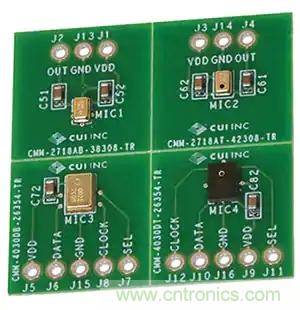

CUI Devices 同時提供模擬和數字 MEMS 麥克風，其 DEVKIT-MEMS-001 開發套件用於原型開發和測試（圖 6）。該評估板有四個獨立的麥克風評估電路。



圖 6：DEVKIT-MEMS-001 有四個可拆卸麥克風評估電路：其中兩個用於模擬輸出，另兩個用於數字輸出。（圖片來源：CUI Devices）



該評估板上有兩個模擬 MEMS 麥克風：底部音孔 CMM-2718AB-38308-TR 和頂部音孔 CMM-2718AT-42308-TR
；兩個數字 MEMS 麥克風：底部音孔 CMM-4030DB-26354-TR 和頂部音孔 CMM-4030DT-26354-TR。頂部和底部音孔用於模擬和數字輸出麥克風，以提高設計靈活性。



比較這兩個模擬設備，CMM-2718AB-38308-TR 的靈敏度為 -38 dB，SNR 為 65 dBA。CM-2718AT-43208-TR 的靈敏度為 -42 dB，SNR 為 60 dBA。兩者的頻率範圍均為 100 Hz 至 10 kHz，並從 2 V 電源軌汲取 80 µA 電流。



對於兩個數字麥克風，CMM-4030DB-26354-TR 的靈敏度為 -26 dB FS
，SNR 為 64 dBA。CMM-4030DT-26354-TR 的靈敏度為 -26 dB FS，SNR 為 65 dBA。兩者均使用 1 位 PDM 數據格式，在 100 Hz 至 10 kHz 頻率範圍內工作，並從 2 V 電源汲取 0.54 毫安 (mA) 電流。



總結

通過仔細研究 MEMS 麥克風（模擬和數字），可以發現其係統級性能優勢
，以及它們如何對始終開啟的語音接口設計進行補充。最新的 MEMS 麥(mai)克(ke)風(feng)采(cai)用(yong)新(xin)穎(ying)的(de)技(ji)術(shu)來(lai)延(yan)長(chang)電(dian)池(chi)壽(shou)命(ming)，改(gai)善(shan)遠(yuan)場(chang)音(yin)頻(pin)質(zhi)量(liang)並(bing)能(neng)抵(di)禦(yu)環(huan)境(jing)汙(wu)染(ran)。提(ti)高(gao)關(guan)鍵(jian)詞(ci)的(de)準(zhun)確(que)性(xing)是(shi)另(ling)一(yi)個(ge)主(zhu)要(yao)的(de)設(she)計(ji)考(kao)慮(lv)因(yin)素(su)，它(ta)與(yu) SNR
、靈敏度容差和啟動時間等參數密切相關。所有這些都已在最新設備中得到解決
，能更好地適應 VUI 設計。
