這裏發揚DIY精神，分享一個自製的條幅短波的音頻發射器給大家。本發射器
，功率可調，發射音頻，發射頻率為晶振頻率，我用的20.945MHZ，配合收音機使用挺好。

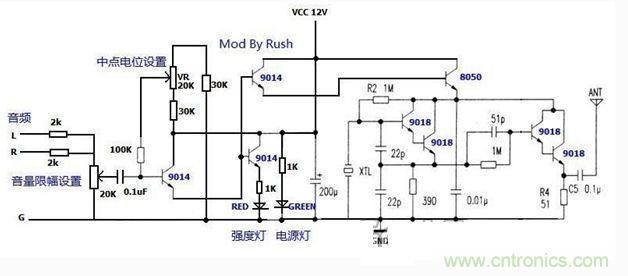

DIY音頻發射器的電路原理圖：

這個電路實現了功率可調，也就是調幅，那個LED是功率指示，本電路一個電感都沒用
，少用電容，降低了製作難度，效果還算可以吧······當然不能和短波電台相媲美······

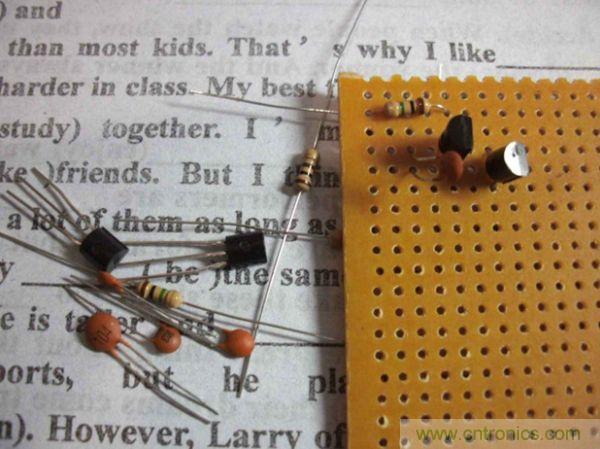

DIY音頻發射器所需原件：

[page]

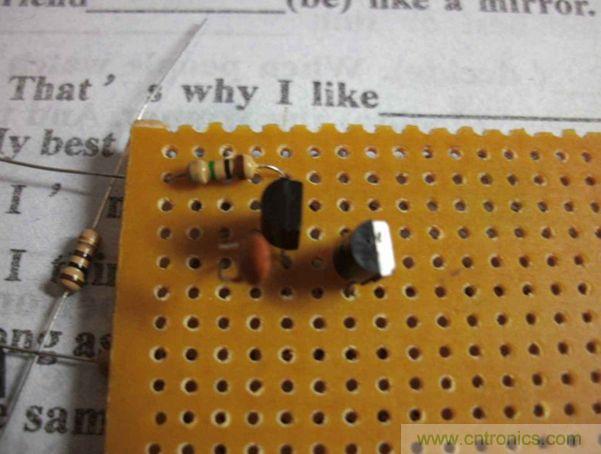

DIY音頻發射器元件排好位置：

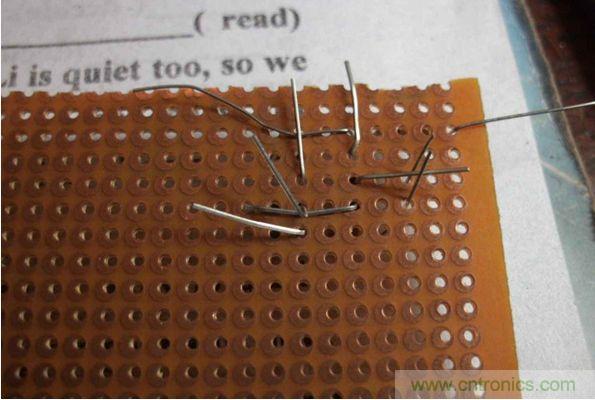

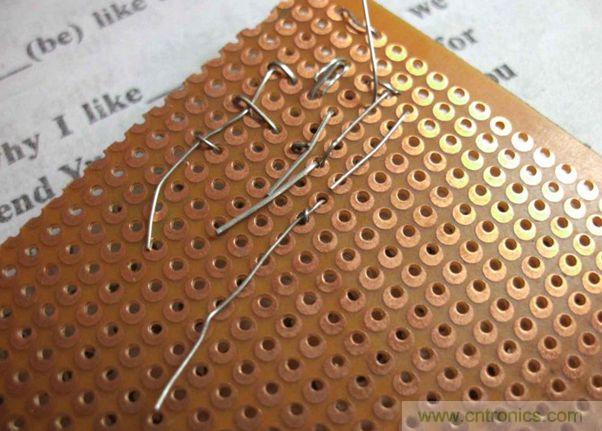

反麵：

[page]

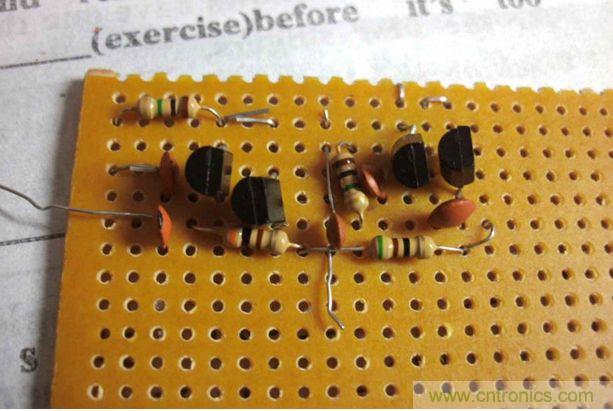

排完了：

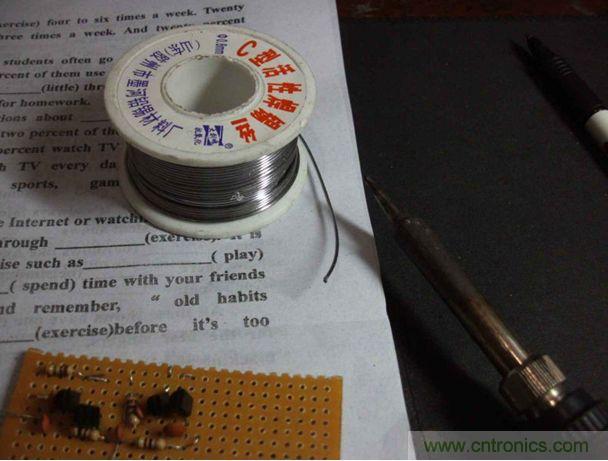

DIY音頻發射器的焊接：

[page]

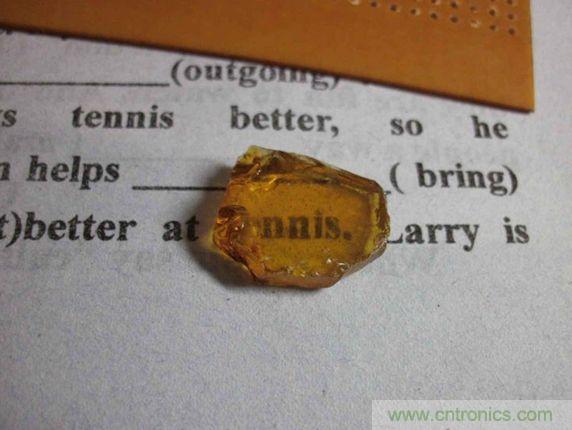

鬆香：

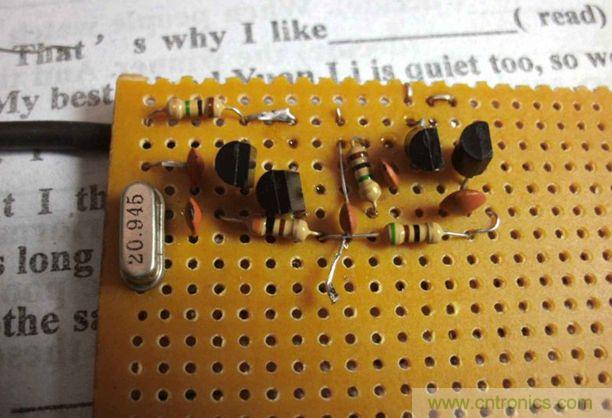

焊接上：

[page]

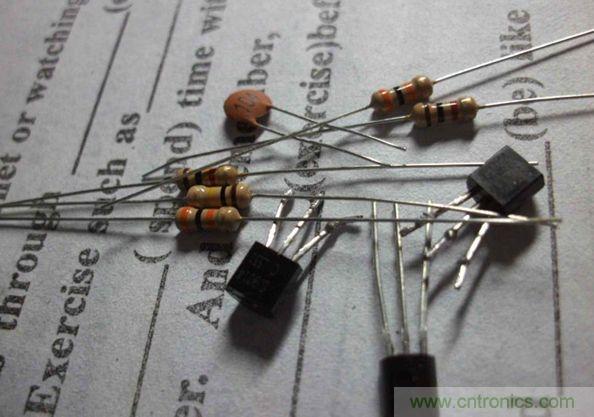

DIY音頻發射器的電源音頻部分：

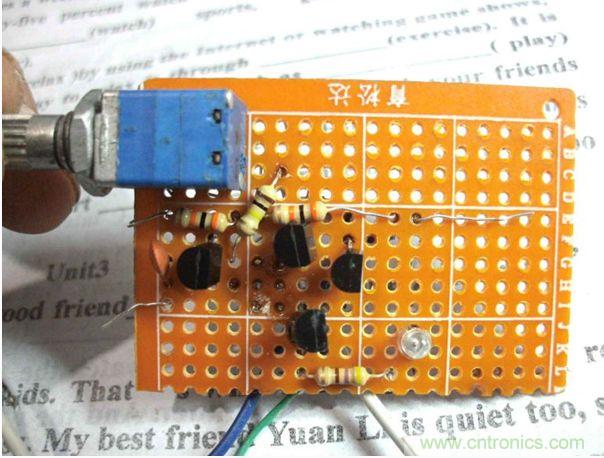

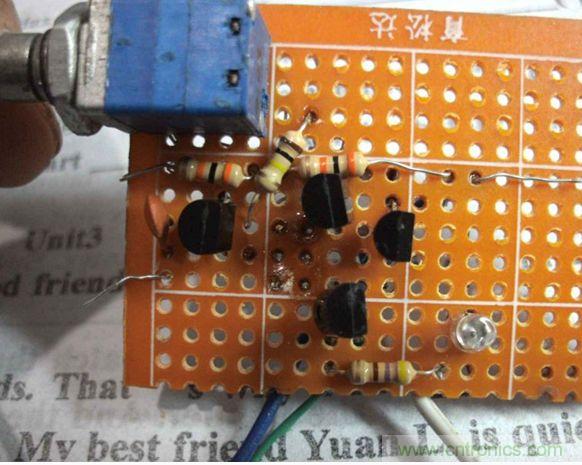

焊接好：

[page]

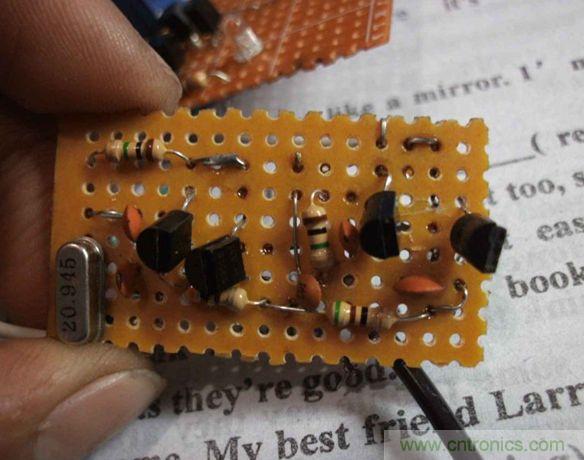

DIY音頻發射器的發射部分：

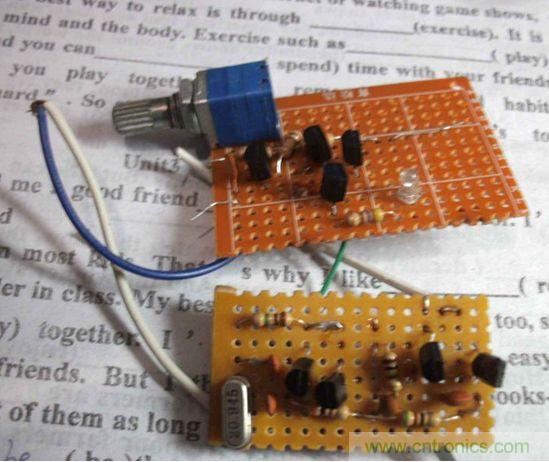

DIY音頻發射器的整體：
