【導讀】電源適配器

，英文Adapter通常指AC-DC（由交流輸入轉換為直流輸出）的開關電源；一般由控製 IC
、MOS管、整流肖特基管
、電阻電容
、磁性材料、DC 線
、外殼等元器件及部件組成

，通過整流、變壓和穩壓等轉換形式，為電子設備等提供所需要的電能形態。

一、適配器定義

電源適配器，英文Adapter通常指AC-DC（由交流輸入轉換為直流輸出）的開關電源；一般由控製 IC、MOS管
、整流肖特基管

、電阻電容、磁性材料、DC 線、外殼等元器件及部件組成
，通過整流、變壓和穩壓等轉換形式
，為電子設備等提供所需要的電能形態。

按照輸出類型可以分為交流輸出型和直流輸出型，按連接方式可分為插牆式和桌麵式。

二、產品應用及特點

適配器主要廣泛應用於筆記本、機頂盒、安防攝像頭、路由器、空氣淨化器、廣告屏、電動單車等設備中。它可以將插座上220V電壓轉換成5V/9V/12V等供相關設備使用。

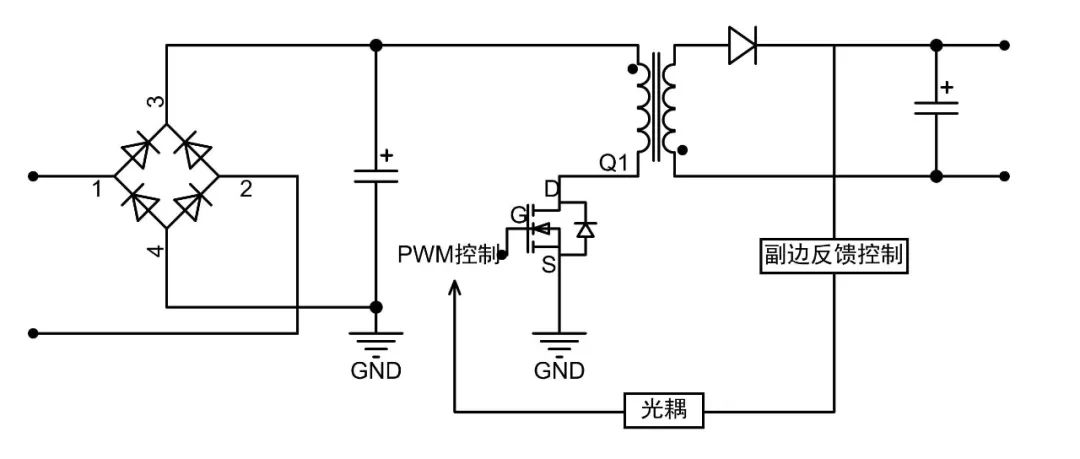

三

、反激式典型應用拓撲圖

現有消費市場的適配器都是采用反激式結構為主，反激電路元器件少
，電路簡單、成本低
、體積小，可同時輸出多路互相隔離的電路。

產品特點：

u 新型的橫向變摻雜技術；

u 專有的功率MOS結構
；

u 高溫特性優良
；

u 對標國內四大MOS品牌係列產品
；

u 器件參數一致性較好。

四
、典型應用及產品選型

1、12W 推薦平麵高壓MOS：RS2N65F 及以上規格選型


；

2、24W 推薦平麵高壓MOS： RS4N65F、RS5N65F 及以上規格選型
；

3

、36W 推薦平麵高壓MOS： RS7N65F 及以上規格選型；

4
、48W 推薦平麵高壓MOS：RS8N65F 及以上規格選型；

5、60W 推薦平麵高壓MOS：RS10N65F 及以上規格選型

；

6、72W 推薦平麵高壓MOS： RS12N65F
、RS13N65F 及以上規格選型
；

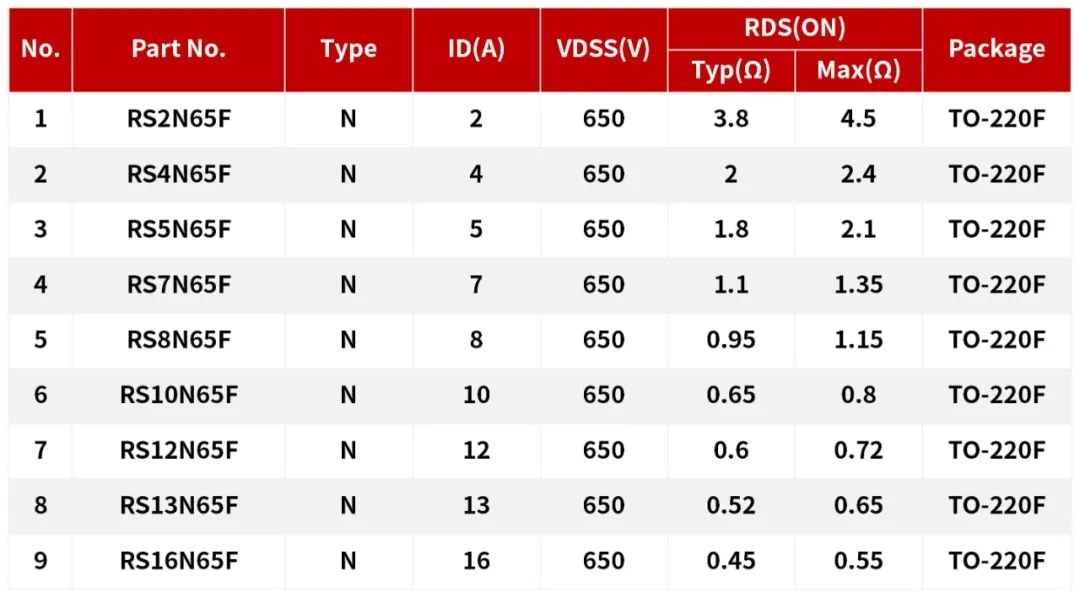

瑞森半導體在反激式適配器電源上主推平麵高壓MOS推薦如下產品選型表：

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻
、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
